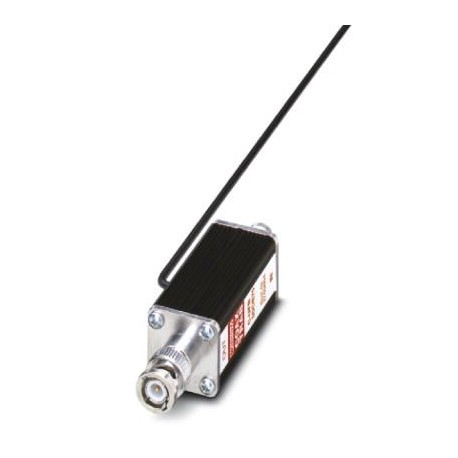

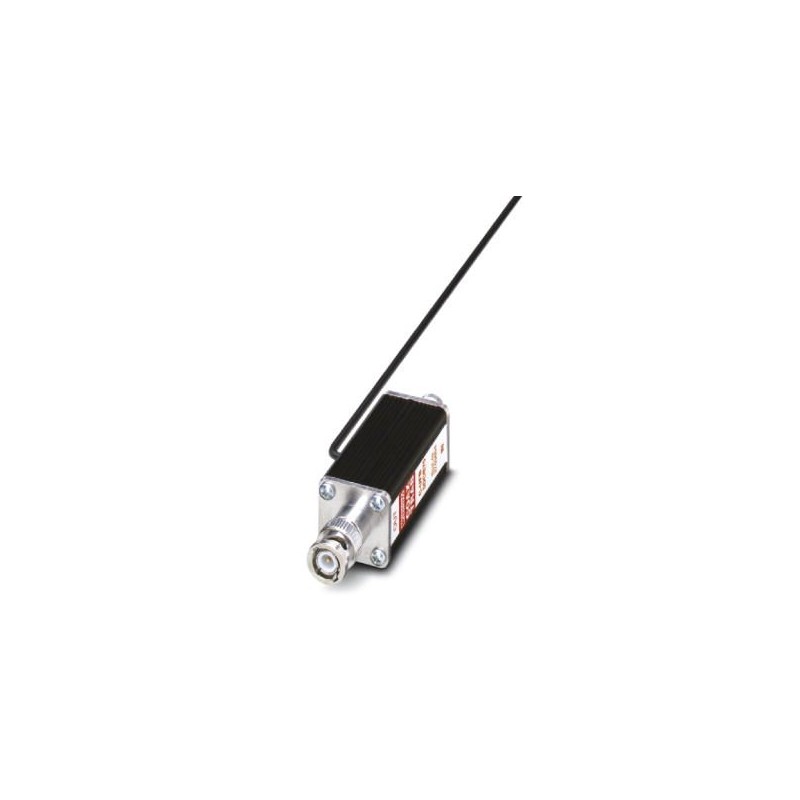

C-UFB- 5DC/E 75 2763604 PHOENIX CONTACT Dispositif de protection antisurtension
C-UFB- 5DC/E 75
2763604
PHOENIX_CONTACT
10
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2763604 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 177 (C-4-2017) |
| GTIN | 4017918347772 |
| Poids par pièce (hors emballage) | 0,103 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Aluminium |
|---|---|
| Coloris | noir |
| Normes pour les lignes de fuite et distances dans l'air | VDE 0110-1 |
| CEI 60664-1 | |
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Sens de l'action | Line-Shield/Earth Ground |
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Tension permanente maximale UC | 5 V DC |
| Courant de référence | 185 mA (25 °C) |
| Courant utile de service ICpour UC | ≤ 300 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 10 kA |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 10 kA |
| Courant de décharge global Itotal(8/20) µs | 20 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 500 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 35 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 15 V |
| Tension résiduelle pour In (fil-blindage) | ≤ 12 V |
| Niveau de protection Up(fil-terre) | ≤ 500 V (C1 - 1 kV / 500 A) |
| ≤ 500 V (C3 - 10 A) | |
| Niveau de protection Up(fil-blindage) | ≤ 25 V (C3 - 10 A) |
| ≤ 55 V (C1 - 1 kV / 500 A) | |
| Temps d'amorçage tA (fil-terre) | ≤ 100 ns |
| Temps d'amorçage tA (fil-blindage) | ≤ 500 ns |
| Perte d'insertion aE, asym. | 1,3 dB (≤ 5 MHz) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ohm | typ. 80 MHz |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | BNC 75 Ω |
|---|---|
| Type de raccordement IN | Connecteur femelle BNC |
| Type de raccordement OUT | Connecteur mâle BNC |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
