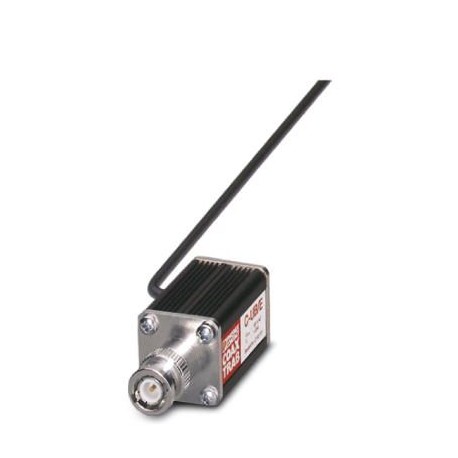

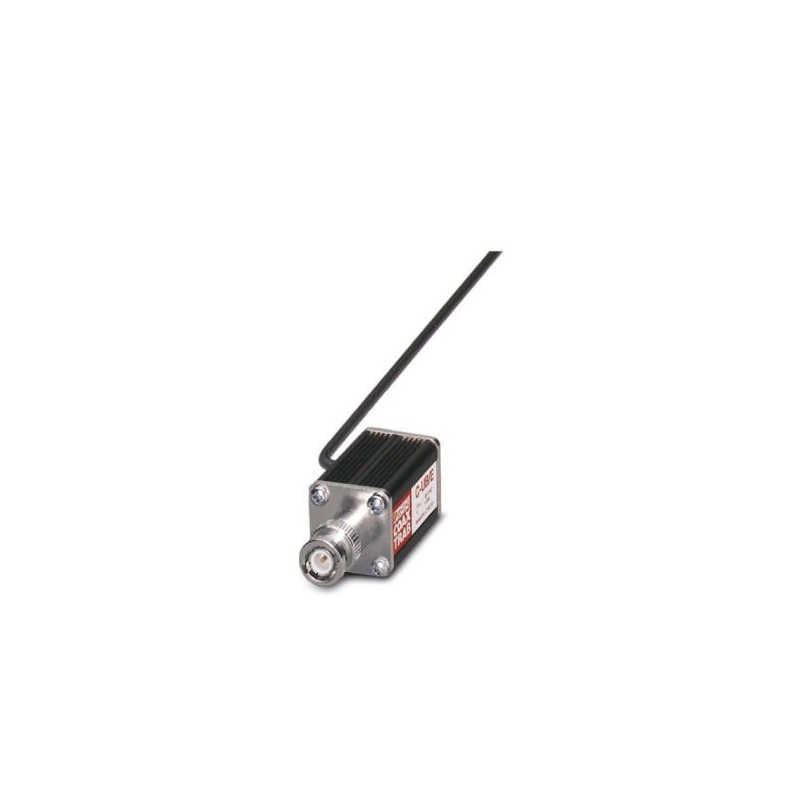

C-UB/E 2763701 PHOENIX CONTACT Dispositif de protection antisurtension
C-UB/E
2763701
PHOENIX_CONTACT
Dispositif de protection antisurtension
Trabtech (TT)
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2763701 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Page catalogue | Page 177 (C-4-2017) |
| GTIN | 4017918065638 |
| Poids par pièce (hors emballage) | 0,102 KGM |
| Numéro du tarif douanier | 85363010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
|---|---|
| Altitude | ≤ 2000 m (amsl (au-dessus du niveau de la mer)) |
| Indice de protection | IP20 |
Généralités
| Matériau du boîtier | Aluminium |
|---|---|
| Type de montage | Adaptateurs spécifiques à la configuration de raccordement |
| Type | Adaptateur |
| Sens de l'action | Line-Shield/Earth Ground |
Autres descriptions
| Remarque | Afin de remplir les conditions de suppression des tensions CC, il convient de respecter la consigne suivante : « le parasurtenseur est à utiliser avec un émetteur qu'il est nécessaire de désactiver en cas de court-circuit. » |
|---|
Circuit de protection
| Classe d'essai CEI | C2 |
|---|---|
| C3 | |
| D1 | |
| Tension permanente maximale UC | 180 V DC |
| 130 V AC | |
| Courant de référence | 3,5 A (25 °C) |
| Courant utile de service ICpour UC | ≤ 1 µA |
| Courant résidual IPE | ≤ 2 µA |
| Courant nominal de décharge In(8/20)µs (fil-terre) | 5 kA |
| Courant nominal de décharge In(8/20)µs (fil-blindage) | 5 kA |
| Courant nominal de décharge In(8/20) µs (blindage-terre) | 5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-terre) | 2,5 kA |
| Courant de décharge d'impulsion Iimp(10/350) µs (fil-blindage) | 2,5 kA |
| Courant de décharge global Itotal(8/20) µs | 10 kA |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) spike | ≤ 470 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) spike | ≤ 590 V |
| Limitation tension de sortie pour 1 kV/µs (blindage-terre) spike | ≤ 470 V |
| Limitation tension de sortie pour 1 kV/µs (fil-terre) statique | ≤ 33 V |
| Limitation tension de sortie pour 1 kV/µs (fil-blindage) statique | ≤ 33 V |
| Limitation tension de sortie pour 1 kV/µs (blindage-terre) statique | ≤ 33 V |
| Tension résiduelle pour In(fil-terre) | ≤ 160 V (ligne 1,5 m) |
| Tension résiduelle pour In (fil-blindage) | ≤ 55 V |
| Tension résiduelle pour In (blindage-terre) | ≤ 160 V (ligne 1,5 m) |
| Niveau de protection Up(fil-terre) | ≤ 500 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(fil-blindage) | ≤ 700 V (C2 - 10 kV / 5 kA) |
| Niveau de protection Up(blindage-terre) | ≤ 500 V (C2 - 10 kV / 5 kA) |
| Temps de réponse tA | ≤ 100 ns |
| Perte d'insertion aE, asym. | typ. 0,1 dB (≤ 100 MHz / 50 Ω) |
| Fréquence limite fg (3 dB), asym. (Blindage) dans le système 50 Ohm | typ. 1 GHz |
| Taux d'ondes stationnaires VSWR dans le système 50 Ω | typ. 1,3 (≤ 150 MHz) |
| Puissance RF autorisée Pmaxpour VSWR=xx (système à 50 Ohm) | 300 W (VSWR = 1,1) |
| 80 W (VSWR = ∞) | |
| Capacité asymétrique (blindage) | typ. 6 pF |
| Message protection antisurtension défectueuse | aucun |
| Résistance aux courants de choc (fil-terre) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| Résistance aux courants de choc (fil-blindage) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 2,5 kA |
Caractéristiques de raccordement
| Type de raccordement | BNC 50 Ω |
|---|---|
| Type de raccordement IN | Connecteur femelle BNC |
| Type de raccordement OUT | Connecteur mâle BNC |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2763701-C-UB/E | 134 Kbytes |
|
