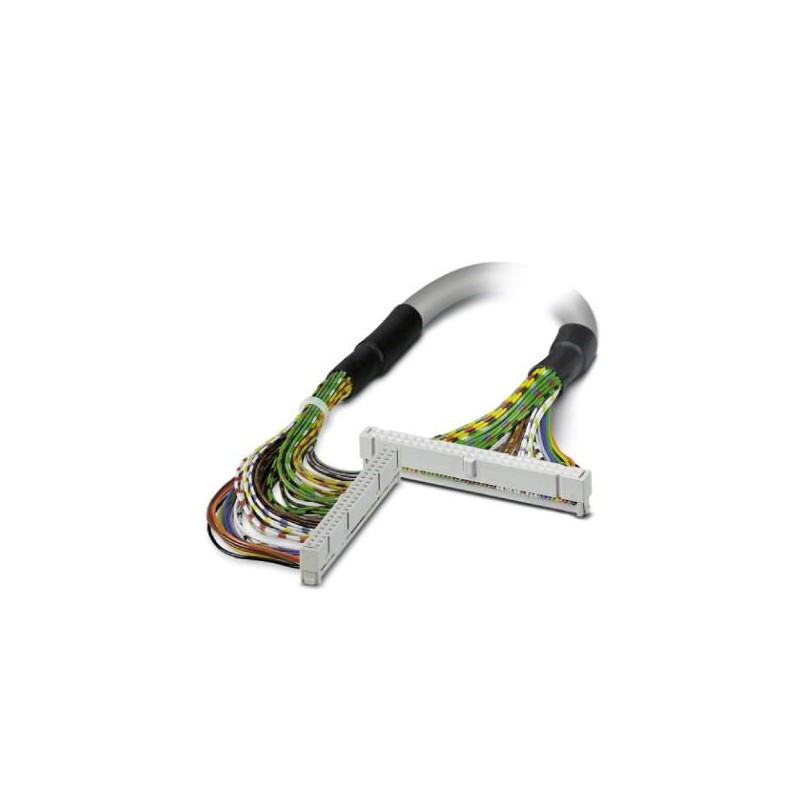

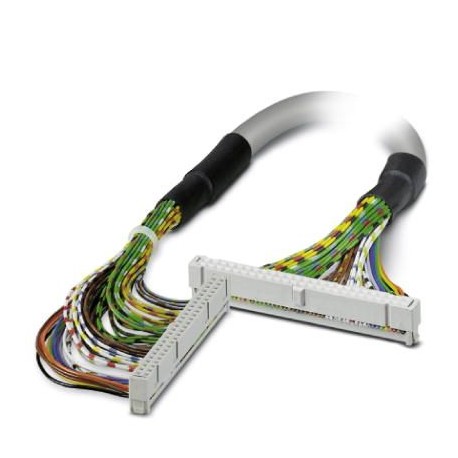

CABLE-FLK50/0,14/HF/ 1,0M 2314147 PHOENIX CONTACT Câble
CABLE-FLK50/0,14/HF/ 1,0M
2314147
PHOENIX_CONTACT
Câble
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2314147 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 587 (C-5-2017) |
| GTIN | 4046356099707 |
| Poids par pièce (hors emballage) | 0,170 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 1 A |
| Résistance max. du conducteur | 0,16 Ω/m |
| Longueur du câble | 1 m |
| Fil, section | 0,14 mm² |
| Fil, section [AWG] | 26 |
| Structure du conducteur : Nombre de brins : | 7 |
| Fil, matériau | Cu étamé |
| Diamètre extérieur | 10,3 mm |
| Câble, confection | Technique du BJ autodénudant, CEI 60352-4/DIN EN 60352-4 |
| Blindage | non |
| Cycles d'enfichage | > 50 |
Environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Résistance à la propagation des flammes | CEI 60332-3 |
| DIN VDE 0482 partie 266-2 |
Connecteur 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Pas | 2,54 mm |
Connecteur 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Pas | 2,54 mm |
Commande prise en charge
| Commande | SIEMENS S7-300 / ET 200 M |
|---|---|
| - carte d'E/S adaptée | CPU 313C-2DP |
| CPU 314C-2PtP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| CPU 314C-2DP | |
| 6ES7 332-5HF00-0AB0 | |
| 6ES7 331-7NF10-0AB0 | |
| 6ES7 331-1KF01-0AB0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Commande | SIEMENS S7-400 |
| - carte d'E/S adaptée | 6ES7 421-1BL01-0AA0 |
| 6ES7 421-7BH01-0AB0 | |
| 6ES7 421-7DH00-0AA0 | |
| 6ES7 422-1BL00-0AA0 | |
| 6ES7 422-7BL00-0AB0 | |
| 6ES7 431-0HH0-0AB0 | |
| 6ES7 431-1KF00-0AB0 | |
| 6ES7 431-1KF10-0AB0 | |
| 6ES7 431-1KF20-0AB0 | |
| 6ES7 431-7KF00-0AB0 | |
| 6ES7 431-7KF10-0AB0 | |
| 6ES7 431-7QH00-0AB0 | |
| 6ES7 432-1HF00-0AB0 | |
| Commande | Schneider Electric Modicon TSX QUANTUM |
| - carte d'E/S adaptée | DDI 353 |
| DDI 841 | |
| DDI 853 | |
| DAI 340 | |
| DAI 353 | |
| DAI 440 | |
| DAI 453 | |
| DDO 353 | |
| DDM 390 | |
| ACI 030 | |
| ACI 040 | |
| ATI 030 | |
| ARI 030 | |
| AVI 030 | |
| ACO 020 | |
| ACO 130 | |
| AVO 020 | |
| EHC 105 | |
| EHC 202 | |
| Commande | ALLEN-BRADLEY ControlLogix |
| - carte d'E/S adaptée | 1756-IA16I |
| 1756-IB16D | |
| 1756-IB16I | |
| 1756-IB32 | |
| 1756-IH16I | |
| 1756-OB32 | |
| 1756-IF8 | |
| 1756-IF16 | |
| 1756-HSC | |
| 1756-M02AE | |
| Commande | ALLEN-BRADLEY PLC 5 |
| - carte d'E/S adaptée | 1771 IBN |
| 1771 OBN | |
| Commande | HONEYWELL Experion PKS C200 |
| - carte d'E/S adaptée | TC-IDK 161 |
| TC-IDX 161 | |
| TC-IDJ 161 | |
| TC-IDD 321 | |
| TC-ODD 321 | |
| TC-IAH 161 | |
| Commande | ALLEN-BRADLEY SLC 500 |
| - carte d'E/S adaptée | 1746 OA16 |
| 1746 OW16 |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | IDC/FLK50 (1) = IDC/FLK50 (1) = noir |
|---|---|
| IDC/FLK50 (2) = IDC/FLK50 (2) = marron | |
| IDC/FLK50 (3) = IDC/FLK50 (3) = rouge | |
| IDC/FLK50 (4) = IDC/FLK50 (4) = orange | |
| IDC/FLK50 (5) = IDC/FLK50 (5) = jaune | |
| IDC/FLK50 (6) = IDC/FLK50 (6) = vert | |
| IDC/FLK50 (7) = IDC/FLK50 (7) = bleu | |
| IDC/FLK50 (8) = IDC/FLK50 (8) = violet | |
| IDC/FLK50 (9) = IDC/FLK50 (9) = gris | |
| IDC/FLK50 (10) = IDC/FLK50 (10) = blanc | |
| IDC/FLK50 (11) = IDC/FLK50 (11) = blanc-noir | |
| IDC/FLK50 (12) = IDC/FLK50 (12) = blanc-marron | |
| IDC/FLK50 (13) = IDC/FLK50 (13) = blanc-rouge | |
| IDC/FLK50 (14) = IDC/FLK50 (14) = blanc-orange | |
| IDC/FLK50 (15) = IDC/FLK50 (15) = blanc-jaune | |
| IDC/FLK50 (16) = IDC/FLK50 (16) = blanc-vert | |
| IDC/FLK50 (17) = IDC/FLK50 (17) = blanc-bleu | |
| IDC/FLK50 (18) = IDC/FLK50 (18) = blanc-violet | |
| IDC/FLK50 (19) = IDC/FLK50 (19) = blanc-gris | |
| IDC/FLK50 (20) = IDC/FLK50 (20) = marron-noir | |
| IDC/FLK50 (21) = IDC/FLK50 (21) = marron-rouge | |
| IDC/FLK50 (22) = IDC/FLK50 (22) = marron-orange | |
| IDC/FLK50 (23) = IDC/FLK50 (23) = marron-jaune | |
| IDC/FLK50 (24) = IDC/FLK50 (24) = marron-vert | |
| IDC/FLK50 (25) = IDC/FLK50 (25) = marron-bleu | |
| IDC/FLK50 (26) = IDC/FLK50 (26) = marron-violet | |
| IDC/FLK50 (27) = IDC/FLK50 (27) = marron-gris | |
| IDC/FLK50 (28) = IDC/FLK50 (28) = marron-blanc | |
| IDC/FLK50 (29) = IDC/FLK50 (29) = vert-noir | |
| IDC/FLK50 (30) = IDC/FLK50 (30) = vert-marron | |
| IDC/FLK50 (31) = IDC/FLK50 (31) = vert-rouge | |
| IDC/FLK50 (32) = IDC/FLK50 (32) = vert-orange | |
| IDC/FLK50 (33) = IDC/FLK50 (33) = vert-bleu | |
| IDC/FLK50 (34) = IDC/FLK50 (34) = vert-violet | |
| IDC/FLK50 (35) = IDC/FLK50 (35) = vert-gris | |
| IDC/FLK50 (36) = IDC/FLK50 (36) = vert-blanc | |
| IDC/FLK50 (37) = IDC/FLK50 (37) = jaune-noir | |
| IDC/FLK50 (38) = IDC/FLK50 (38) = jaune-marron | |
| IDC/FLK50 (39) = IDC/FLK50 (39) = jaune-rouge | |
| IDC/FLK50 (40) = IDC/FLK50 (40) = jaune-orange | |
| IDC/FLK50 (41) = IDC/FLK50 (41) = jaune-bleu | |
| IDC/FLK50 (42) = IDC/FLK50 (42) = jaune-violet | |
| IDC/FLK50 (43) = IDC/FLK50 (43) = jaune-gris | |
| IDC/FLK50 (44) = IDC/FLK50 (44) = jaune-blanc | |
| IDC/FLK50 (45) = IDC/FLK50 (45) = gris-noir | |
| IDC/FLK50 (46) = IDC/FLK50 (46) = gris-marron | |
| IDC/FLK50 (47) = IDC/FLK50 (47) = gris-rouge | |
| IDC/FLK50 (48) = IDC/FLK50 (48) = gris-orange | |
| IDC/FLK50 (49) = IDC/FLK50 (49) = gris-jaune | |
| IDC/FLK50 (50) = IDC/FLK50 (50) = gris-vert |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2314147-CABLE-FLK50/0,14/HF/ 1,0M | 102 Kbytes |
|
