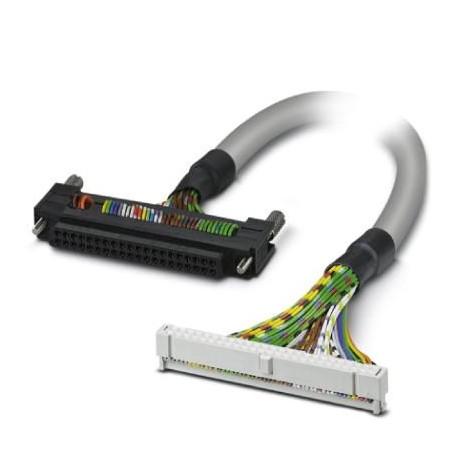

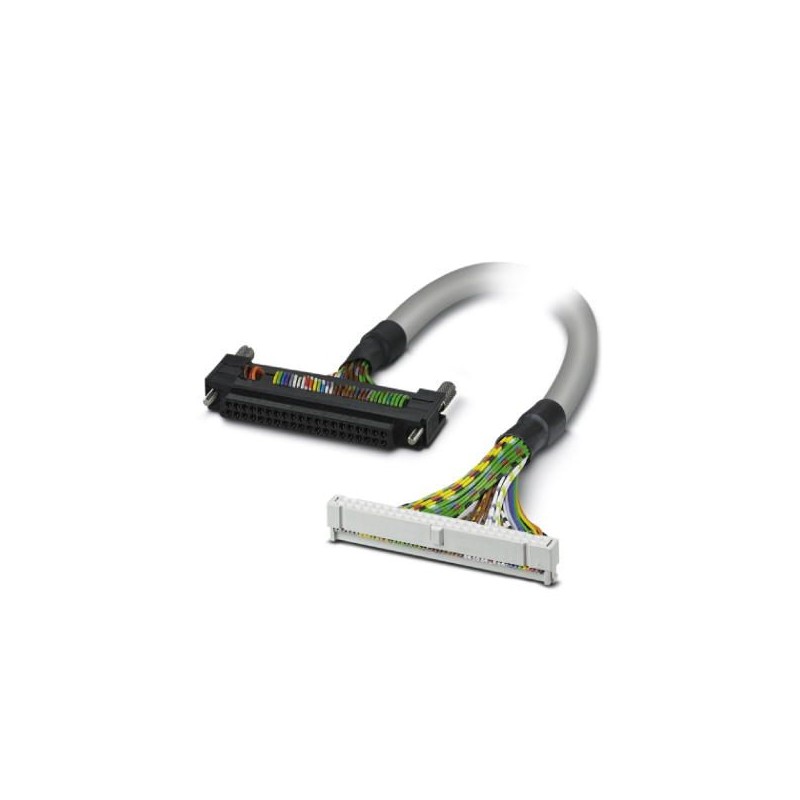

CABLE-FCN40/1X50/ 0,5M/S7-OUT 2321017 PHOENIX CONTACT Câble
CABLE-FCN40/1X50/ 0,5M/S7-OUT
2321017
PHOENIX_CONTACT
Câble
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2321017 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 505 (C-5-2017) |
| GTIN | 4046356330725 |
| Poids par pièce (hors emballage) | 0,101 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Généralités
| Tension nominale UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Intensité max. admissible par circuit | 1 A |
| Courant cumulé max. de toutes les branches | 2 A |
| Résistance max. du conducteur | 0,16 Ω/m |
| Longueur du câble | 0,5 m |
| Fil, section | 0,14 mm² |
| Fil, section [AWG] | 26 |
| Structure du conducteur : Nombre de brins : | 7 |
| Fil, matériau | Cu étamé |
| Diamètre extérieur | 10 mm |
| Blindage | non |
| Gaine extérieure, matériau | PVC |
| Gaine extérieure, coloris | RAL7035 |
Environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Résistance à la propagation des flammes | CEI 60332-1 |
| DIN VDE 0482 partie 332-1 | |
| Résistance à l'huile | DIN VDE 0472 T.803, type de contrôle B |
| Résistance à l'essence | contre les éclaboussures occasionnelles |
Connecteur 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | IDC/FLK connecteur femelle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Pas | 2,54 mm |
Connecteur 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Connecteur Fujitsu |
| Nombre de connexions | 1 |
| Nombre de pôles | 40 |
Commande prise en charge
| Commande | SIEMENS S7-300 |
|---|---|
| - carte d'E/S adaptée | 6ES7 322-1BP50-0AA0 |
| 6ES7 322-1BP00-0AA0 |
Normes et spécifications
| Résistance à la propagation des flammes | CEI 60332-1 |
|---|---|
| DIN VDE 0482 partie 332-1 | |
| Résistance à l'huile | DIN VDE 0472 T.803, type de contrôle B |
| Résistance à l'essence | contre les éclaboussures occasionnelles |
Code couleur
| Connecteur 1 = connecteur 2 (en option) = couleur de fil | Fujitsu40 (A1) = IDC/FLK50 (3) = noir |
|---|---|
| Fujitsu40 (A2) = IDC/FLK50 (4) = rouge | |
| Fujitsu40 (A3) = IDC/FLK50 (5) = jaune | |
| Fujitsu40 (A4) = IDC/FLK50 (6) = bleu | |
| Fujitsu40 (A5) = IDC/FLK50 (7) = gris | |
| Fujitsu40 (A6) = IDC/FLK50 (8) = blanc-noir | |
| Fujitsu40 (A7) = IDC/FLK50 (9) = blanc-rouge | |
| Fujitsu40 (A8) = IDC/FLK50 (10) = blanc-jaune | |
| Fujitsu40 (A9) = IDC/FLK50 (11) = blanc-bleu | |
| Fujitsu40 (A10) = IDC/FLK50 (1) = blanc-gris | |
| Fujitsu40 (A11) = IDC/FLK50 (15) = marron-rouge | |
| Fujitsu40 (A12) = IDC/FLK50 (16) = marron-jaune | |
| Fujitsu40 (A13) = IDC/FLK50 (17) = marron-bleu | |
| Fujitsu40 (A14) = IDC/FLK50 (18) = marron-gris | |
| Fujitsu40 (A15) = IDC/FLK50 (19) = vert-noir | |
| Fujitsu40 (A16) = IDC/FLK50 (20) = vert-rouge | |
| Fujitsu40 (A17) = IDC/FLK50 (21) = vert-bleu | |
| Fujitsu40 (A18) = IDC/FLK50 (22) = vert-gris | |
| Fujitsu40 (A19) = IDC/FLK50 (23) = jaune-noir | |
| Fujitsu40 (A20) = IDC/FLK50 (13) = jaune-rouge | |
| Fujitsu40 (B1) = IDC/FLK50 (27) = marron | |
| Fujitsu40 (B2) = IDC/FLK50 (28) = orange | |
| Fujitsu40 (B3) = IDC/FLK50 (29) = vert | |
| Fujitsu40 (B4) = IDC/FLK50 (30) = violet | |
| Fujitsu40 (B5) = IDC/FLK50 (31) = blanc | |
| Fujitsu40 (B6) = IDC/FLK50 (32) = blanc-marron | |
| Fujitsu40 (B7) = IDC/FLK50 (33) = blanc-orange | |
| Fujitsu40 (B8) = IDC/FLK50 (34) = blanc-vert | |
| Fujitsu40 (B9) = IDC/FLK50 (35) = blanc-violet | |
| Fujitsu40 (B10) = IDC/FLK50 (25) = marron-noir | |
| Fujitsu40 (B11) = IDC/FLK50 (39) = marron-orange | |
| Fujitsu40 (B12) = IDC/FLK50 (40) = marron-vert | |
| Fujitsu40 (B13) = IDC/FLK50 (41) = marron-violet | |
| Fujitsu40 (B14) = IDC/FLK50 (42) = marron-blanc | |
| Fujitsu40 (B15) = IDC/FLK50 (43) = vert-marron | |
| Fujitsu40 (B16) = IDC/FLK50 (44) = vert-orange | |
| Fujitsu40 (B17) = IDC/FLK50 (45) = vert-violet | |
| Fujitsu40 (B18) = IDC/FLK50 (46) = vert-blanc | |
| Fujitsu40 (B19) = IDC/FLK50 (47) = jaune-marron | |
| Fujitsu40 (B20) = IDC/FLK50 (37) = jaune-orange |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2321017-CABLE-FCN40/1X50/ 0,5M/S7-OUT | 96 Kbytes |
|
