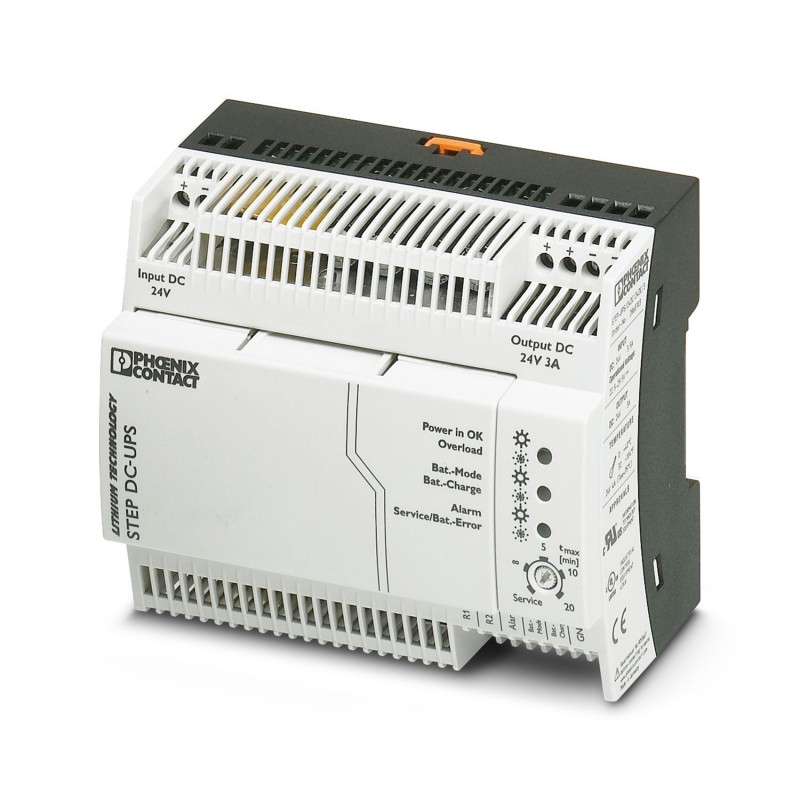

STEP-UPS/24DC/24DC/3
2868703
PHOENIX_CONTACT
1
Alimentation secourue
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 2868703 |
---|---|
Unité de conditionnement | 1 pcs |
Page catalogue | Page 298 (C-4-2017) |
GTIN | 4046356519939 |
Poids par pièce (hors emballage) | 0,450 KGM |
Numéro du tarif douanier | 85371091 |
Pays d'origine | PL (Pologne) |
Indice de protection | IP20 |
---|---|
Température ambiante (fonctionnement) | 0 °C ... 40 °C |
Température ambiante (stockage/transport) | -20 °C ... 45 °C |
Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
Classe climatique | 3K3 (selon EN 60721) |
Degré de pollution | 2 |
Tension d'entrée | 24 V DC |
---|---|
Tension d'entrée nominale | 24 V DC |
Plage de tension d'entrée | 22,5 V DC ... 29,5 V DC |
Consommation de courant (pendant la charge) | < 0,5 A (Processus de charge (ICharge = max, IOut = 0)) |
Consommation de courant (maximale) | 4,7 A |
Consommation de courant (marche à vide) | < 30 mA |
Seuil de commutation fixe | < 22,5 V |
Seuil de commutation variable | 1 V / 1 s |
Fusible d'entrée, monté | 7 A (temporisé, intérieur) |
Tension de sortie nominale | 24 V DC |
---|---|
Plage de tension de sortie (dépend de la tension d'entrée) | 22,5 V DC ... 29,5 V DC (UOut= UIn- 0,3 V DC) |
Courant nominal de sortie (IN) | 3 A (0 °C ... 40 °C) |
Tension de sortie nominale | 24 V DC |
---|---|
Plage de tension de sortie (dépend de la tension d'entrée) | 23 V DC ... 26,5 V DC (UOut= UIn (t-1)) |
Courant nominal de sortie (IN) | 3 A (0 °C ... 40 °C) |
Rendement | > 98 % (Alimentation secteur, pour accumulateur d'énergie chargé) |
---|
Technologie IQ | non |
---|---|
Poids net | 0,45 kg |
Support d'enregistrement | Lithium polymère |
Classe de protection | III |
MTBF (IEC 61709, SN 29500) | > 1401000 h (40 °C) |
Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Type de raccordement | Raccordement vissé |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 6,5 mm |
Filetage vis | M3 |
Type de raccordement | Raccordement vissé |
---|---|
Section de conducteur rigide min. | 0,2 mm² |
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 6,5 mm |
Filetage vis | M3 |
Section de conducteur rigide min. | 0,2 mm² |
---|---|
Section de conducteur rigide max. | 2,5 mm² |
Section de conducteur souple min. | 0,2 mm² |
Section de conducteur souple max. | 2,5 mm² |
Section du conducteur AWG min. | 24 |
Section du conducteur AWG max. | 12 |
Longueur à dénuder | 6,5 mm |
Filetage vis | M3 |
Contrôle qualité de la batterie | oui, à chaque charge et périodiquement une fois par mois |
---|---|
Protection contre la décharge totale | < 15 V DC |
Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
---|---|
Immunité | EN 61000-6-2 |
Connexion selon la norme | CUL |
Normes/Prescriptions | EN 61000-4-2 |
Décharge par contact | 4 kV (Sévérité de contrôle 2) |
Normes/Prescriptions | EN 61000-4-3 |
Plage de fréquence | 80 MHz ... 1 GHz |
Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
Plage de fréquence | 1,4 GHz ... 2 GHz |
Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
Normes/Prescriptions | EN 61000-4-4 |
Remarque | Critère B |
Normes/Prescriptions | EN 61000-6-3 |
EN 61000-4-6 | |
Plage de fréquence | 0,15 MHz ... 80 MHz |
Tension | 10 V (Sévérité de contrôle 3) |
Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
Homologations UL | UL Listed UL 508 |
Norme UL/C-UL Recognized UL 60950-1 | |
Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
15 Hz ... 150 Hz, 2,3g, 90 min. |
China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
---|---|
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes | |
PHOENIX CONTACT-2868703-STEP-UPS/24DC/24DC/3 | 130 Kbytes |
