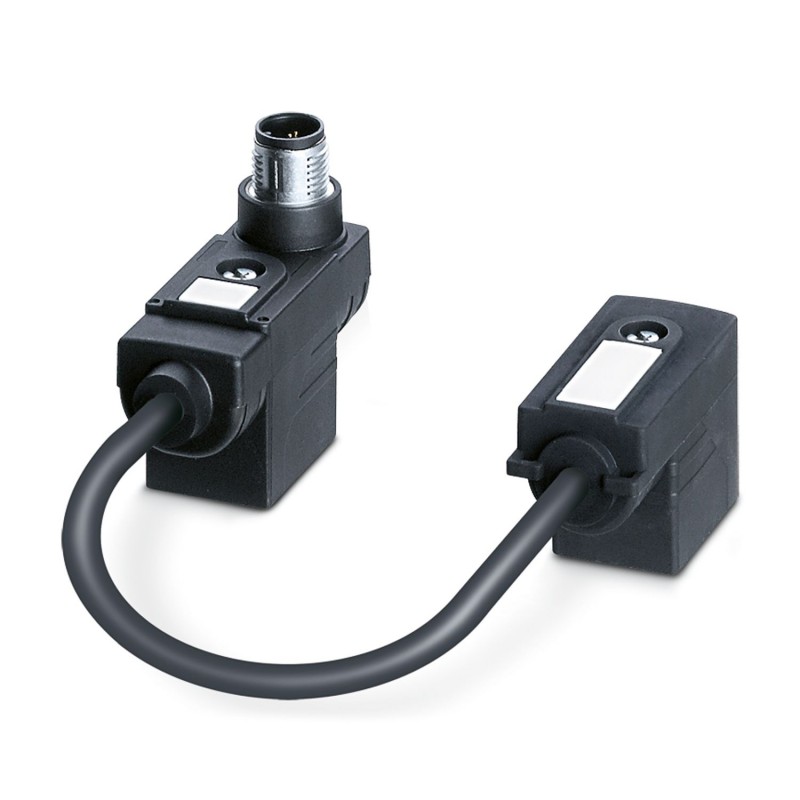

SAC-MS/0,2-116/2XB-1L-Z SCO 1458305 PHOENIX CONTACT Adaptateur connecteur électrovanne double
SAC-MS/0,2-116/2XB-1L-Z SCO
1458305
PHOENIX_CONTACT
Adaptateur connecteur électrovanne double
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1458305 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 265 (C-2-2017) |
| GTIN | 4046356638746 |
| Poids par pièce (hors emballage) | 0,060 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (Connecteurs pour électrovanne) |
|---|---|
| Indice de protection | IP65 |
| IP67 |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 24 V AC |
| 24 V DC | |
| Nombre de pôles | 4 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Connecteur pour EV EN 175301-803 | |
| Type de signal/catégorie | npn |
| Affichage d'état | 1 LED |
| Circuit/composant de protection | Diode zéner |
| Puissance d'impulsion Wmax | 40 W (avec une impulsion rectangulaire de 100 µs) |
| Tension de borne | 70 V (Avec un courant constant de 2 mA) |
| Tension de blocage | 50 V |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'enfichage | 50 (Connecteurs pour électrovanne) |
| Couple de serrage | 0,6 Nm (Connecteurs pour électrovanne) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau des contacts du connecteur pour électrovanne | CuSn |
| Matériau de surface des contacts du connecteur pour électrovanne | Sn |
| Matériel Module à isolant connecteur pour EV | PA 6.6 |
| Matériau du boîtier du connecteur pour électrovanne | TPU |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | TPU (Joint surmoulé) |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Désignation de la norme | Connecteur pour EV |
| Normes/Prescriptions | EN 175301-803 |
| Classe d'inflammabilité selon UL 94 | HB |
Câble
| Type de câble | PUR/PVC 0,75 mm² noir |
|---|---|
| Type de câble (symbole) | 116 |
| Symbole du câble | LiYY11Y |
| Style UL AWM | 20549 |
| Section du conducteur | 3x 0,75 mm² |
| AWG ligne de signaux | 18 |
| Structure du conducteur ligne de signal | 24x 0,20 mm |
| Diamètre du fil avec isolant | 1,7 mm ±0,05 mm |
| Coloris des fils | noir 1, noir 2, vert/jaune |
| Câblage total | 3 fils torsadés longitudinalement |
| Gaine extérieure, coloris | noir RAL 9005 |
| Diamètre extérieur du câble D | 5,8 mm ±0,2 mm |
| Rayon de courbure minimum, position flexible | 10 x D |
| Nombre de cycles de flexion | 1000000 |
| Vitesse de déplacement | 2 m/s |
| Accélération | 2,5 m/s² |
| Gaine extérieure, matériau | PUR |
| Matériau gaine intérieure | PVC |
| Matériau Isolant du fil | PVC |
| Matériau conducteur | Cordon Cu nu |
| Résistance d'isolement | ≥ 20 MΩ*km |
| Résistance du conducteur | 26 Ω/km (à 20 °C) |
| Tension nominale câble | 300 V |
| Tension d'essai câble | 1200 V |
| Propriétés particulières | souple |
| Résistance à la propagation des flammes | DIN VDE 0482 |
| DIN EN 50265-2-1 | |
| selon UL FT-2 | |
| Résistance spéciale | Non adhésif |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
| -5 °C ... 80 °C (câble, pose souple) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 10.0.127060312eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060312
