SAC-MS/0,15-116/2XA-1L-Z SCO
1458114
PHOENIX_CONTACT
1

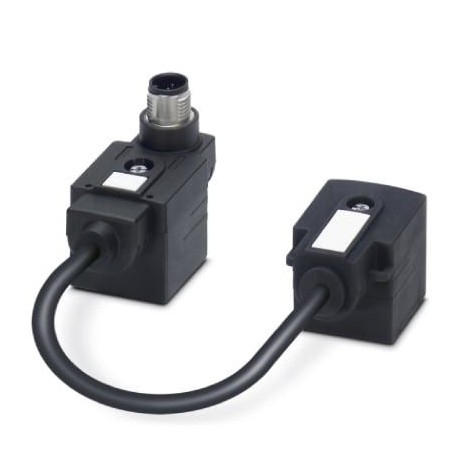

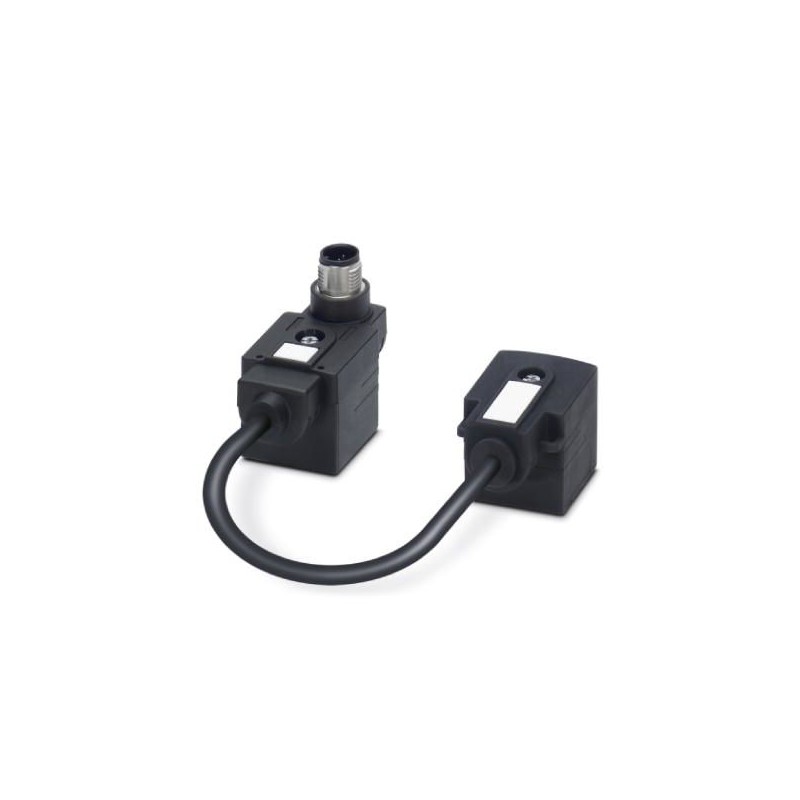

Adaptateur connecteur électrovanne double
Détecteurs > Câble confectionné pour détecteur / actionneur
Câbles, capteurs et actionneurs
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1458114 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 264 (C-2-2017) |
GTIN | 4046356638531 |
Poids par pièce (hors emballage) | 0,068 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | DE (Allemagne) |
Ecart entre connecteurs pour électrovanne | 0,15 m |
---|---|
Vis centrale Connecteur pour électrovanne | M3 x 29 |
Température ambiante (fonctionnement) | -25 °C ... 85 °C (Connecteurs pour électrovanne) |
---|---|
Indice de protection | IP65 |
IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 24 V AC |
24 V DC | |
Nombre de pôles | 4 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Connecteur pour EV EN 175301-803 | |
Type de signal/catégorie | npn |
Affichage d'état | 1 LED |
Circuit/composant de protection | Diode zéner |
Puissance d'impulsion Wmax | 40 W (avec une impulsion rectangulaire de 100 µs) |
Tension de borne | 70 V (Avec un courant constant de 2 mA) |
Tension de blocage | 50 V |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | 50 (Connecteurs pour électrovanne) |
Couple de serrage | 0,6 Nm (Connecteurs pour électrovanne) |
Classe d'inflammabilité selon UL 94 | HB |
---|---|
Matériau de contact | CuSn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA 6.6 |
Matériau des contacts du connecteur pour électrovanne | CuSn |
Matériau de surface des contacts du connecteur pour électrovanne | Sn |
Matériel Module à isolant connecteur pour EV | PA 6.6 |
Matériau du boîtier du connecteur pour électrovanne | TPU |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | TPU (Joint surmoulé) |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Désignation de la norme | Connecteur pour EV |
Normes/Prescriptions | EN 175301-803 |
Classe d'inflammabilité selon UL 94 | HB |
Type de câble | PUR/PVC 0,75 mm² noir |
---|---|
Type de câble (symbole) | 116 |
Symbole du câble | LiYY11Y |
Style UL AWM | 20549 |
Section du conducteur | 3x 0,75 mm² |
AWG ligne de signaux | 18 |
Structure du conducteur ligne de signal | 24x 0,20 mm |
Diamètre du fil avec isolant | 1,7 mm ±0,05 mm |
Coloris des fils | noir 1, noir 2, vert/jaune |
Câblage total | 3 fils torsadés longitudinalement |
Gaine extérieure, coloris | noir RAL 9005 |
Diamètre extérieur du câble D | 5,8 mm ±0,2 mm |
Rayon de courbure minimum, position flexible | 10 x D |
Nombre de cycles de flexion | 1000000 |
Vitesse de déplacement | 2 m/s |
Accélération | 2,5 m/s² |
Gaine extérieure, matériau | PUR |
Matériau gaine intérieure | PVC |
Matériau Isolant du fil | PVC |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 20 MΩ*km |
Résistance du conducteur | 26 Ω/km (à 20 °C) |
Tension nominale câble | 300 V |
Tension d'essai câble | 1200 V |
Propriétés particulières | souple |
Résistance à la propagation des flammes | DIN VDE 0482 |
DIN EN 50265-2-1 | |
selon UL FT-2 | |
Résistance spéciale | Non adhésif |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-5 °C ... 80 °C (câble, pose souple) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
