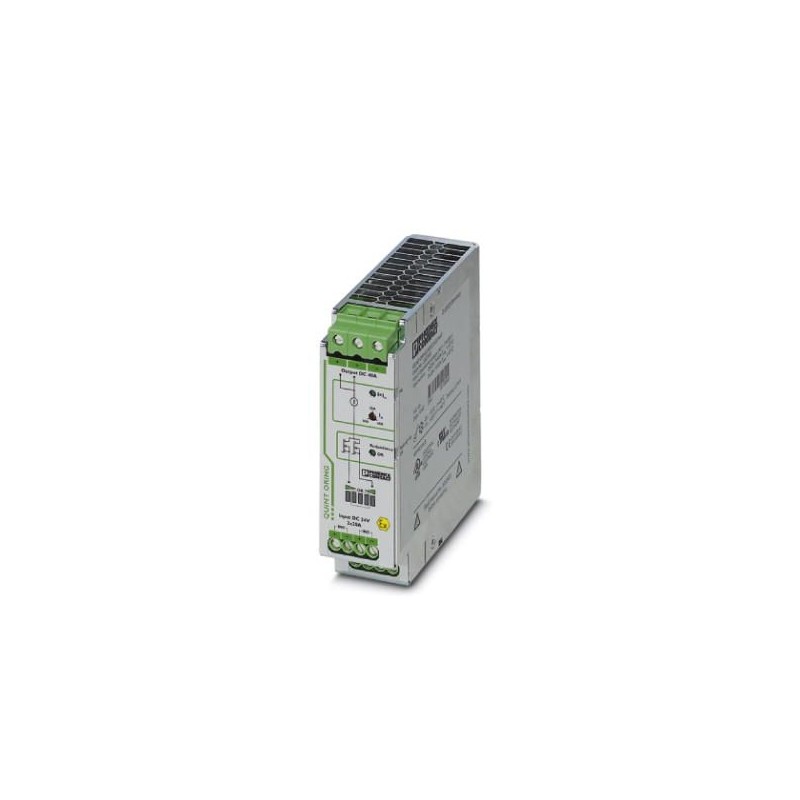

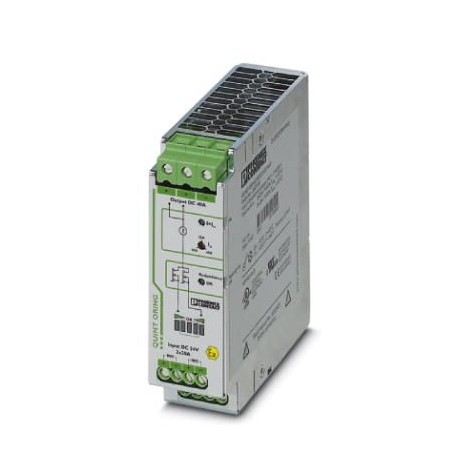

QUINT-ORING/24DC/2X20/1X40 2320186 PHOENIX CONTACT Module redondant, protégé par vernis
QUINT-ORING/24DC/2X20/1X40
2320186
PHOENIX_CONTACT
Module redondant, protégé par vernis
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲En savoir plus
▲Données commerciales
| Code de commande | 2320186 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 261 (C-4-2017) |
| GTIN | 4046356524919 |
| Poids par pièce (hors emballage) | 0,600 KGM |
| Numéro du tarif douanier | 85049091 |
| Pays d'origine | CN (Chine) |
Cotes
| Largeur | 38 mm |
|---|---|
| Hauteur | 130 mm |
| Profondeur | 125 mm |
| Largeur en cas de montage alternatif | 122 mm |
| Hauteur en cas de montage alternatif | 130 mm |
| Profondeur en cas de montage alternatif | 41 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 100 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
| Hauteur d'installation | 2000 m |
Données d'entrée
| Plage de tension nominale d'entrée | 24 V DC |
|---|---|
| Plage de tension d'entrée | 18 V DC ... 28 V DC (SELV) |
| Courant d'entrée nominal | 2x 20 A (-25 °C ... 60 °C) |
| 1x 40 A (-25 °C ... 60 °C) | |
| Courant d'entrée max. | 2x 26 A (-25 °C ... 40 °C) |
| 1x 52 A (-25 °C ... 40 °C) | |
| 120 A (12 ms, Technologie SFB) |
Données de sortie
| Tension de sortie nominale | 0,2 V (< Entrée DC) |
|---|---|
| Courant nominal de sortie (IN) | 40 A (Augmentation de puissance) |
| 20 A (Redondance) | |
| Derating | 60 °C ... 70 °C (2,5 % / K) |
| Connectabilité en série | Non |
| Protection antisurtension en sortie | ≤ 32 V DC |
| Puissance dissipée charge nominale max. | 8 W (IOUT= 40 A) |
Généralités
| Poids net | 0,6 kg |
|---|---|
| Rendement | > 98 % |
| Classe de protection | III |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 720000 h (40 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : PN≥50 %, horizontale 5 mm, près des composants actifs 15 mm, verticale 50 mm juxtaposable : PN≥50 %, horizontale 0 mm, en haut verticale 40 mm, en bas verticale 20 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 10 |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section du conducteur AWG min. | 6 |
| Longueur à dénuder | 10 mm |
| Filetage vis | M4 |
Caractéristiques de raccordement signalisation
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 10 mm |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D (site dangereux) | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Test aux gaz nocifs | ISA-S71.04-1985 G3 Harsh Group A |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| DEKRA 11ATEX0031 X | |
| IECEx | Ex nA IIC T4 Gc |
| IECEx DEK 11.0015X |
Classifications
eCl@ss 4.027250311eCl@ss 4.127250311eCl@ss 5.027242213eCl@ss 5.127371000eCl@ss 6.027371000eCl@ss 7.027371010eCl@ss 8.027371010eCl@ss 9.027371010
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2320186-QUINT-ORING/24DC/2X20/1X40 | 130 Kbytes |
|
