Agrandir l'image

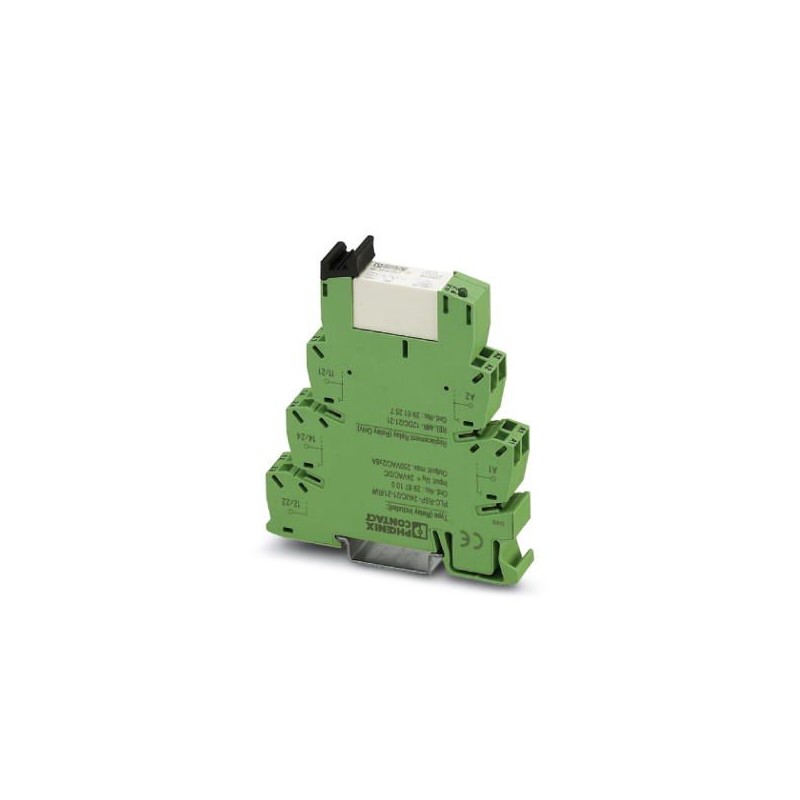

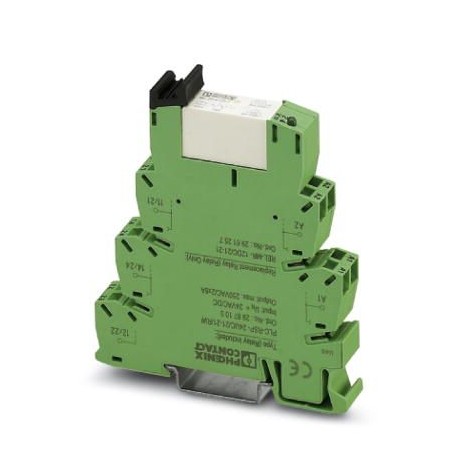

PLC-RSP- 24UC/21-21/RW 2987105 PHOENIX CONTACT Module à relais
PLC-RSP- 24UC/21-21/RW
2987105
PHOENIX_CONTACT
Module à relais
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2987105 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 363 (C-7-2013) |
| GTIN | 4046356154161 |
| Poids par pièce (hors emballage) | 0,064 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (Classe de température TX) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Côté excitation
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Plage de tension d'entrée rapportée à UN | 0,7 ... 1,25 |
| Courant d'entrée typique pour UN | 20 mA |
| Temps d'amorçage typique | 5 ms |
| Temps de retombée typique | 11 ms |
| Tension de la bobine | 12 V DC |
| Circuit de protection | Pont redresseur Pont redresseur |
| diode de roue libre Diode roue libre | |
| Protection antisurtension | |
| Filtre RCZ | |
| Electronique plage étendue | |
| Témoin de présence de la tension de service | LED jaune |
| Puissance dissipée en condition nominale | 0,5 W |
Côté contact
| Type de contact | 2 inverseurs |
|---|---|
| Type du contact de commutation | Contact simple |
| Matériau des contacts | AgNi |
| Tension de commutation maximale | 250 V AC/DC (Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP.) |
| Tension de commutation minimale | 5 V (pour 10 mA) |
| Courant de commutation minimal | 10 mA (pour 5 V) |
| Courant d'enclenchement maximal | 15 A (300 ms) |
| Intensité permanente limite | 6 A |
| Puissance de coupure (charge ohmique) max. | 140 W (pour 24 V DC) |
| 85 W (à 48 V DC) | |
| 60 W (à 60 V DC) | |
| 44 W (à 110 V DC) | |
| 60 W (à 220 V DC) | |
| 1500 VA (pour 250 V AC) | |
| Pouvoir de coupure | 2 A (à 24 V, DC13) |
| 0,2 A (à 250 V, DC13) | |
| 3 A (à 24 V, AC15) | |
| 3 A (à 120 V, AC15) | |
| 3 A (à 250 V, AC15) |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté excitation |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté contact |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Généralités
| Tension d'essai bobine de relais/contact de relais | 5 kVeff(50 Hz, 1 min) |
|---|---|
| Tension d'essai inverseur/inverseur | 2,5 kVeff(50 Hz, 1 min) |
| Mode de fonctionnement | 100 % ED |
| Indice de protection | RT III (Relais) |
| IP20 (Socle pour relais) | |
| Durée de vie mécanique | env. 3x 107cycles |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Poids net (SAP) | 64 g |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | EN 50155 (VDE 0115 partie 200) |
| EN 50178 | |
| EN 61373 | |
| EN 50121 | |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 6 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371601eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
