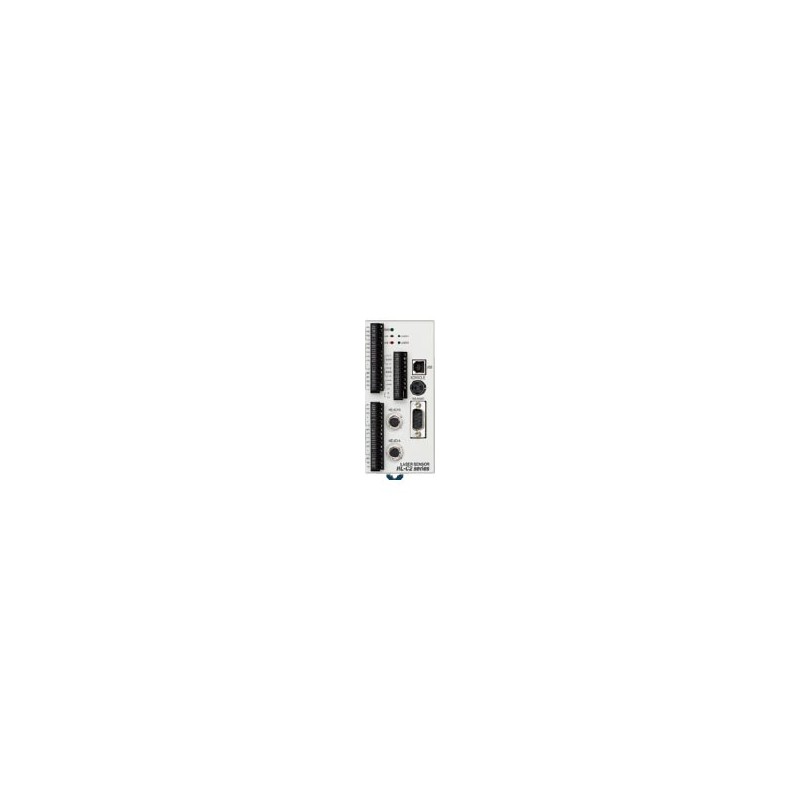

HL-C2CE-P PANASONIC Contrôle unir HL-C2, de faible résolution de -5 à +5V, 4-20mA, PNP-type
HL-C2CE-P
PANASONIC
Contrôle unir HL-C2, de faible résolution de -5 à +5V, 4-20mA, PNP-type
Laser Sensors - Spot Type - AN - PANASONIC > HLC2-Controller - PANASONIC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
En savoir plus
▲| Numéro De Produit | HL-C2CE-P |
| Numéro De Pièce | HL-C2CE-P |
| Produit | Ultra Haute vitesse et Haute précision Capteur de Déplacement Laser |
| Détails | Contrôleur |
| Nom du produit | Ultra Haute vitesse de Haute précision Capteur de Déplacement à Laser HL-C2 |
| Article | Spécifications |
|---|---|
| Numéro De Produit | HL-C2CE-P |
| Numéro De Pièce | HL-C2CE-P |
| Connectale tête du capteur | Nombre d'appareils raccordables: Max. 2 unités. |
| La tension d'alimentation | 24 V DC plus ou moins 10 %, y compris l'ondulation de 0,5 V (P-P) |
| Consommation de courant | 500 mA approx. à 2 têtes de capteur connecté 350 mA approx. 1 tête de capteur connecté (100 mA environ. est en outre nécessaire lorsque la mini console est connecté) |
| Taux d'échantillonnage | 10 micro s, 20 micro s, 40 micro s, 100 micro s, 200 micro s, 400 micro s, 1 ms, 2 ms |
| Sortie analogique : Tension | La tension de sortie à l'échelle de -5 à +5 V/F. S (valeur initiale) Plage de sortie en statut normal: -10.0 à +10.0 V Sortie à l'état anormal: -10.8 V ou +10,8 V Résolution: 2 mV, la Linéarité: plus ou moins de 0,05 % F. S. Max. 2 mA, impédance de sortie 50 Ohms , Réponse temps de retard: 1.5 micro s/V environ. (Remarque) La linéarité est F. S.=20 V de mesure numérique de la valeur. Réponse temps de retard est la période après la mise à jour de la valeur de mesure. |
| Sortie analogique : Courant | Courant de l'échelle de sortie: 4 à 20 mA/F. S (valeur initiale) Plage de sortie pendant le fonctionnement normal de statut: de 2 à 24 mA Sortie à l'état anormal: 1 mA ou 25 mA Résolution: 3 micro Un de Linéarité, de plus ou moins de 0,05% F. S. Impédance de charge: 250 Ohm max., Retard de réponse: 10 micro s env. (Remarque) La linéarité est F. S.=16 mA de mesure numérique de la valeur. Réponse temps de retard est la période après la mise à jour de la valeur de mesure. |
| Sortie d'alarme | PNP collecteur ouvert transistor - Maximum de la source de courant: 100 mA - Tension appliquée: 30 V CC ou moins(entre la sortie d'alarme et +V) - Une tension résiduelle: 1 V ou moins(à 100 mA de la source de courant) |
| Sortie d'alarme : la Sortie de l'opération | Ouvre lorsque la quantité de lumière est insuffisante |
| Sortie d'alarme : protection de Court-circuit | Incorporé |
| Jugement de sortie (HI, ALLEZ, LO) | PNP collecteur ouvert transistor - Maximum de la source de courant: 100 mA - Tension appliquée: 30 V CC ou moins(entre le jugement de sortie à +V) - Une tension résiduelle: 1 V ou moins(à 100 mA de la source de courant) |
| Jugement de sortie (HI, ALLEZ, LO): opération de Sortie | Ouvert à l'opération de sortie |
| Jugement de sortie (HI, ALLEZ, LO) : protection de Court-circuit | Incorporé |
| Stroboscope de sortie | PNP collecteur ouvert transistor - Maximum de la source de courant: 100 mA - Tension appliquée: 30 V CC ou moins(entre stroboscope de sortie à +V) - Une tension résiduelle: 1 V ou moins(à 100 mA de la source de courant) |
| Strobe : sortie de l'opération | Ouvert à la détermination de données |
| Stroboscope de sortie : protection de Court-circuit | Incorporé |
| Verrouillage à distance d'entrée | L'émission Laser est retardée lorsqu'il est connecté à l'IL (+). L'émission Laser arrêter à ouvrir Tension appliquée: 30 V CC ou moins(Fuite de courant: 0,1 mA ou moins) |
| Laser de contrôle d'entrée | L'émission Laser est arrêté lorsqu'il est connecté à une alimentation externe (+). Laser est émis immédiatement après ouverture. Tension appliquée: 30 V CC ou moins(Fuite de courant: 0,1 mA ou moins) |
| Remise à zéro de l'entrée | Mise à zéro est SUR quand il est connecté avec alimentation externe (+). Mise à zéro tourne à l'ARRÊT après permanence connecté à une alimentation externe (+) pendant une seconde. Tension appliquée: 30 V CC ou moins (Fuite de courant: 0,1 mA ou moins) |
| Calendrier d'entrée | SUR/pendant la connexion à une alimentation externe (+)(selon le mode analyse) Tension appliquée: 30 V CC ou moins(Fuite de courant: 0,1 mA ou moins) |
| Entrée de réinitialisation | Le Reset est fait lorsqu'il est connecté à une alimentation externe (+). Tension appliquée: 30 V CC ou moins(Fuite de courant: 0,1 mA ou moins) |
| Changement de la mémoire d'entrée | La mémoire est indiquée lorsqu'il est connecté à une alimentation externe (+). Tension appliquée: 30 V CC ou moins(Fuite de courant: 0,1 mA ou moins) |
| Indicateur : Puissance | LED verte (s'allume à la mise sous tension) |
| Indicateur : tête de Sonde d'Un rayonnement Laser | LED verte (s'allume pendant ou immédiatement avant l'émission laser de la tête du capteur A) |
| Indicateur : tête de Sonde B rayonnement Laser | LED verte (s'allume pendant ou immédiatement avant l'émission laser de la tête du capteur B) |
| Indicateur : Alarme 1 | LED rouge (s'allume lorsque la sortie OUT1 ne peut pas être mesurée en raison de l'insuffisance de la quantité de lumière) |
| Indicateur : Alarme 2 | LED rouge (s'allume lorsque OUT2 ne peut pas être mesurée en raison de l'insuffisance de la quantité de lumière) |
| Résistance à l'environnement : température Ambiante | 0 à +50 ° +32 à +122 degrés Fahrenheit (Pas que de la condensation ou au givrage autorisé), Stockage: -20 à +70 ° -4 à +158 degrés Fahrenheit |
| Résistance à l'environnement : humidité Ambiante | 35 à 85% HR |
| L'environnement de la résistance : résistance aux Vibrations | 10 à 55 Hz fréquence (durée: 1 min.), 0,75 mm 0.030 en amplitude en X, Y et Z les directions pendant 30 min. chaque |
| L'environnement de la résistance : résistance aux Chocs | 196 m/s2 accélération (20 G environ). en X,Y et Z les directions pour trois fois chaque |
| Matériel | Boîtier: Polycarbonate |
| Poids | 450 g environ. |
| Accessoire | CD-ROM: 1 pc. Câble USB (2 m 6.562 ft): 1 pc. Court support: 1 pc. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| Fiche technique 1: HLC2CEP - HL-C2CE-P | HL-C2CE-P | 3 Mbytes |
 |
