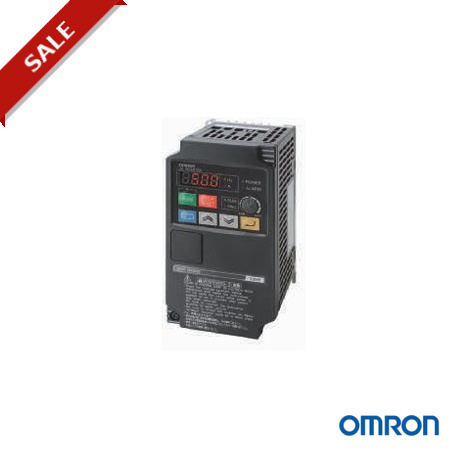

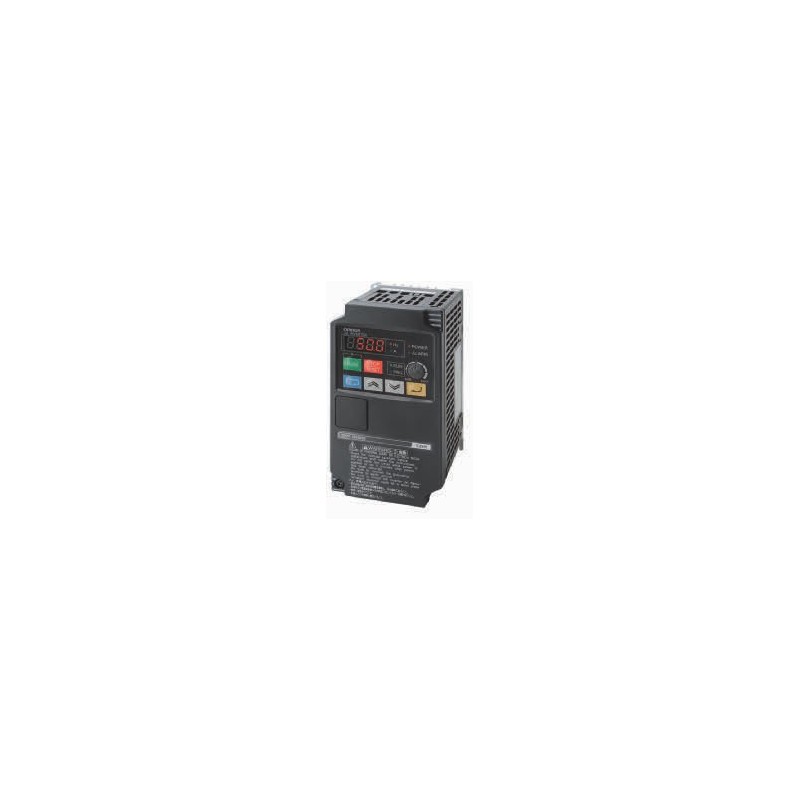

3G3JX-AB015-EF 352853 OMRON Les convertisseurs de fréquence, JX monophasé, 200-240VAC, 1.5kW, 7.1A, V / filt.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

3G3JX-AB015-EF 352853 OMRON Les convertisseurs de fréquence, JX monophasé, 200-240VAC, 1.5kW, 7.1A, V / filt..

3G3JX-AB015-EF

352853

OMRON

Disponible

Expédition hui

Les convertisseurs de fréquence, JX monophasé, 200-240VAC, 1.5kW, 7.1A, V / filtre f

Plus de détails


Variateurs Convertisseurs Vitesse Fréquence

Variateurs de fréquence - OMRON

Variateurs de fréquence - JX - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$247.58
2+$241.79
3+$238.93
4+$238.46
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



JX Variateurs de fréquence
Compact et complet
Références de commande
Grâce à son filtre RFI et à l’unité de communications intégrée de série, le JX constitue une solution compacte et complète pour une vaste gamme d’applications simples, telles que la commande de convoyeur. L’interface de communication Modbus RS485 est intégrée au port RJ45 à l’avant du variateur, ce qui facilite l’ajout de variateurs sur le réseau sans cartes supplémentaires en option. Résultat : une économie d’espace et d’argent.
• Variateur à contrôle V/F
• Montage côte à côte
• Filtre CEM intégré
• Modbus RS485 intégré
• Fonction de détection de surcharge (150 % pendant 60 s)
• PID
• Suppression des micro-surtensions
• Économie d’énergie automatique
Disjoncteur modulaire
MCCB
A Bobine de réactance c.a.
B D
Câble USB CX-Drive
CX-One
B B
A * Filtre
Câble d’extension pour console distante
Console LCD distante
5 lignes
C C C C
JX
A Inductance de protection
Moteur
Terre
A Bobine de réactance c.c.
A
Bobine de réactance de sortie
* Requis uniquement pour 200 V triphasé ou pour compatibilité C1 sur les modèles 400 V triphasé
166
JX Variateurs de fréquence
3G3JX
Caractéristiques Référence Classe de tension Puissance moteur max. applicable kW Courant de sortie nominal (A) Standard Monophasé 200 V 0,2 1,4 3G3JX-AB002-EF
0,4 2,6 3G3JX-AB004-EF
0,75 4 3G3JX-AB007-EF
1,5 7,1 3G3JX-AB015-EF
2,2 10 3G3JX-AB022-EF Triphasé 200 V 0,2 1,4 3G3JX-A2002-E
0,4 2,6 3G3JX-A2004-E
0,75 4 3G3JX-A2007-E
1,5 7,1 3G3JX-A2015-E
2,2 10 3G3JX-A2022-E
3,7 15,9 3G3JX-A2037-E
5,5 24 3G3JX-A2055-E
7,5 32 3G3JX-A2075-E Triphasé 400 V 0,4 1,5 3G3JX-A4004-EF
0,75 2,5 3G3JX-A4007-EF
1,5 3,8 3G3JX-A4015-EF
2,2 5,5 3G3JX-A4022-EF
4,0 8,6 3G3JX-A4040-EF
5,5 13 3G3JXA4055-EF
7,5 16 3G3JXA4075-EF
A Filtres de ligne
Variateur de fréquence Filtre de ligne Rasmi
Tension Model 3G3JX-_ Courant nominal (A) Poids (kg) Référence
200 Vc.a. monophasé AB002 / AB004 6 0,5 AX-FIJ1006-RE AB007 10 0,6 AX-FIJ1010-RE AB015 / AB022 26 0,8 AX-FIJ1026-RE
200 Vc.a. triphasé A2002 / A2004 / A2007 6 1,0 AX-FIJ2006-RE A2015 / A2022 / A2037 20 1,3 AX-FIJ2020-RE A2055 / A2075 40 2,3 AX-FIJ2040-RE
400 Vc.a. triphasé A4004 / A4007 / A4015 5 0,9 AX-FIJ3005-RE A4022 / A4040 11 1,1 AX-FIJ3011-RE A4055 / A4075 20 1,7 AX-FIJ3020-RE
A Bobines de réactance c.a. d’entrée
Variateur de fréquence Bobine de réactance
Tension Model 3G3JX-_ Référence
200 Vc.a. triphasé A2002 / A2004 / A2007 AX-RAI02800080-DE A2015 / A2022 / A2037 AX-RAI00880175-DE A2055 / A2075 AX-RAI00350335-DE
200 Vc.a. monophasé AB002 / AB004 En cours de développement
AB007
AB015 / AB022
400 Vc.a. triphasé A4004 / A4007 / A4015 AX-RAI07700042-DE A4022 / A4040 AX-RAI03500090-DE A4055 / A4075 AX-RAI01300170-DE
A Bobines de réactance c.c.
Monophasé, 200 V Triphasé, 200 V Triphasé, 400 V
Variateur de fréquence Référence Variateur de fréquence Référence Variateur de fréquence Référence
3G3JX-AB002 AX-RC10700032-DE 3G3JX-A2002 AX-RC21400016-DE –
3G3JX-AB004 AX-RC06750061-DE 3G3JX-A2004 AX-RC10700032-DE 3G3JX-A4004 AX-RC43000020-DE
3G3JX-AB007 AX-RC03510093-DE 3G3JX-A2007 AX-RC06750061-DE 3G3JX-A4007 AX-RC27000030-DE
3G3JX-AB015 AX-RC02510138-DE 3G3JX-A2015 AX-RC03510093-DE 3G3JX-A4015 AX-RC14000047-DE
3G3JX-AB022 AX-RC01600223-DE 3G3JX-A2022 AX-RC02510138-DE 3G3JX-A4022 AX-RC10100069-DE
– 3G3JX-A2037 AX-RC01600223-DE 3G3JX-A4040 AX-RC06400116-DE
3G3JX-A2055 AX-RC01110309-DE 3G3JX-A4055 AX-RC04410167-DE
3G3JX-A2075 AX-RC00840437-DE 3G3JX-A4075 AX-RC03350219-DE
167
JX Variateurs de fréquence
A Inductances de protection
Diamètre Description Référence
B Accessoires
Types Description Fonctions Référence
21 Pour moteurs 2,2 kW
ou inférieurs
25 Pour moteurs 7,5 kW
ou inférieurs
A Bobines de réactance c.a. de sortie
AX-FER2102-RE AX-FER2515-RE
Console LCD
distante
Câble de console distante
Console distante LCD de
5 lignes avec fonction de copie, longueur de câble max. 3 m.*1
Câble de 3 mètres pour le raccordement de la console déportée
AX-OP05-E
3G3AX-CAJOP300-EE
Variateur de fréquence Bobine de lissage
Console LED
distante
Câble de console distante LED, 3G3AX-OP01 longueur max. 3 m
Tension Modèle 3G3JX-@ Référence
Kit de montage pour Kit de montage pour console
4X-KITMINI
200 Vc.a. A2001 / A2002 / A2004
AB001 / AB002 / AB004
AX-RAO11500026-DE
console LED
Convertisseur/
LED sur panneau
Câble de connexion RJ45 – USB 3G3AX-PCACN2
A2007 / AB007 AX-RAO07600042-DE
A2015 / AB015 AX-RAO04100075-DE A2022 / AB022 AX-RAO03000105-DE A2037 AX-RAO01830160-DE A2055 AX-RAO01150220-DE
câble USB
Câble RJ45 à branchement en T
Résistance de terminaison RJ45
Câble en T pour connexion
RS-422
Résistance de terminaison pour connexion RS-422
Câble de conversion USB
3G3AX-CTB020-EE
3G3AX-CTR150-EE
A2075 AX-RAO00950320-DE
400 Vc.a. A4004 / A4007 / A4015 AX-RAO16300038-DE A4022 AX-RAO11800053-DE A4040 AX-RAO07300080-DE A4055 AX-RAO04600110-DE A4075 AX-RAO03600160-DE
*1 Notez que pour les modèles de variateurs 3G3JX, la console n’affiche que 2 lignes de texte.
D Logiciel informatique
Description Installation Référence
Logiciel PC Utilitaire de configuration et de CX-Drive surveillance
Logiciel PC Utilitaire de configuration et de CX-One surveillance
Caractéristiques
Modèles 200 V
Logiciel PC Outil logiciel permettant le calcul d’économie d’énergie
ۃconomiseur
Monophasé : 3G3JX_ AB002 AB004 AB007 AB015 AB022 - - - Triphasé : 3G3JX_ A2002 A2004 A2007 A2015 A2022 A2037 A2055 A2075
Moteur kW*1
Capacité de moteur applicable 0,2 0,4 0,75 1,5 2,2 3,7 5,5 7,5
Capacité du variateur kVA 200 V 0,4 0,9 1,3 2,4 3,4 5,5 8,3 11,0
240 V 0,5 1,0 1,6 2,9 4,1 6,6 9,9 13,3
Courant de sortie nominal (A) 1,4 2,6 4,0 7,1 10,0 15,9 24,0 32,0
Tension de sortie max. Proportionnelle à la tension d’entrée : 0…240 V
Fréquence de sortie max. 400 Hz
Tension et fréquence nominales d’entrée Monophasé 200 à 240 V 50 / 60 Hz
Triphasé de 200 à 240 V, 50 / 60 Hz
Courant d’entrée nominal (A) 200 V triphasé 1,8 3,4 5,2 9,3 13,0 20,0 30,0 40,0
Courant d’entrée nominal (A) 200 V monophasé 3,1 5,8 9,0 16,0 22,5 – – –
Variation de tension autorisée –15 %…+10 %
Variation de fréquence autorisée 5 %
Filtre intégré Filtre CEM (C1 monophasé)
Couple de
En décélération sur temps court
Environ 50 % 50 % pour triphasé
Environ 20 % à 40 % environ 20 %
freinage À la rétroaction du condensateur
20 à 40 % pour
monophasé
Méthode de refroidissement Refroidissement automatique Refroidissement forcé par circulation d’air
*1 Sur la base d’un moteur standard triphasé.
Modèles 400 V
Triphasé : 3G3JX_ A4004 A4007 A4015 A4022 A4040 A4055 A4075
Moteur kW*1
Capacité de moteur applicable 0,4 0,75 1,5 2,2 4,0 5,5 7,5
Capacité du variateur kVA 380 V 0,9 1,6 2,5 3,6 5,6 8,5 10,5
480 V 1,2 2,0 3,1 4,5 7,1 10,8 13,3
Courant de sortie nominal (A) 1,5 2,5 3,8 5,5 8,6 13,0 16,0
Tension de sortie max. Proportionnelle à la tension d’entrée : 0 à 480 V
Fréquence de sortie max. 400 Hz
Tension et fréquence nominales d’entrée Triphasé 380 à 480 V 50 / 60 Hz
Courant d’entrée nominal (A) 2,0 3,3 5,0 7,0 11,0 16,5 20,0
Variation de tension autorisée -15 % à 10 %
Variation de fréquence autorisée 5 %
Filtre intégré Filtre CEM catégorie C2
Couple de freinage
En décélération sur temps court
En cas de retour du condensateur
Environ 50 % Environ 20 % à 40 % Environ 20 %
Méthode de refroidissement Refroidissement automatique Refroidissement forcé par circulation d’air
*1 Sur la base d’un moteur standard triphasé.
168
JX Variateurs de fréquence
Dimensions
Classe de tension Puissance moteur max. applicable kW
Modèle de variateur Dimensions en mm
H W D Poids (kg)
Monophasé 200 V 0,2 3G3JX-AB002 155 80 95,5 0,8
0,4 3G3JX-AB004 109,5 0,9
0,75 3G3JX-AB007 189 110 130,5 1,5
1,5 3G3JX-AB015 157,5 2,3
2,2 3G3JX-AB022 2,4
Triphasé 200 V 0,2 3G3JX-A2002 155 80 95,5 0,8
0,4 3G3JX-A2004 109,5 0,9
0,75 3G3JX-A2007 132,5 1,1
1,5 3G3JX-A2015 189 110 157,5 2,2
2,2 3G3JX-A2022 2,4
3,7 3G3JX-A2037
5,5 3G3JX-A2055 250 180 167,5 4,2
7,5 3G3JX-A2075
Triphasé 400 V 0,4 3G3JX-A4004 189 110 130,5 1,5
0,75 3G3JX-A4007 157,5 2,3
1,5 3G3JX-A4015 2,4
2,2 3G3JX-A4022
4,0 3G3JX-A4040
5,5 3G3JX-A4055 250 180 167,5 4,2
7,5 3G3JX-A4075
H
D
W
169
