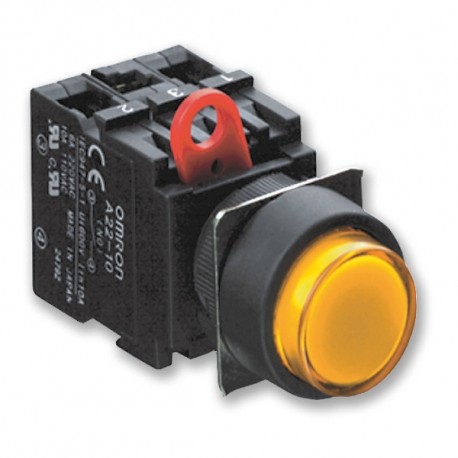

A22-CR A22 1031G 152130 OMRON Bouton-poussoir carré/saillant sans ilum. Rouge

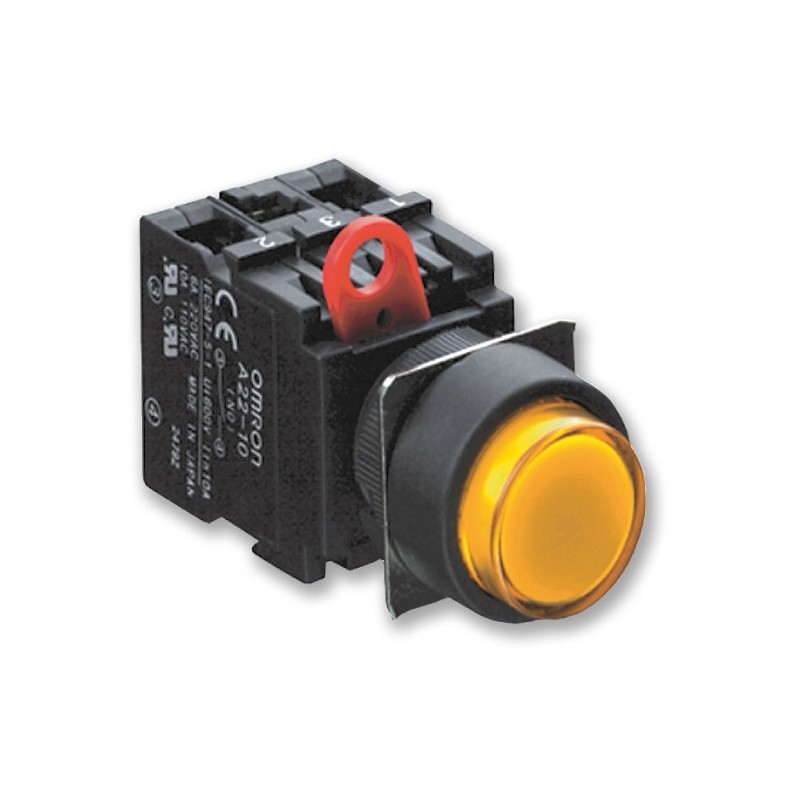

A22 Boutons-poussoirs standard
Interrupteur à bouton-poussoir de 22 mm
Le A22 offre une grande variété de formes et de couleurs, il peut être installé dans des découpes de panneaux de 22 mm ou 25 mm de diamètre. Cette boîte de commutation peut se monter facilement. Le A22 se monte à l'aide de bornes serties de type ouvertes (fourches) ou fermées (rondes).
• Mécanisme de protection des doigts sur la boîte de commutation disponible en standard
• Plus grande efficacité de câblage avec montage des blocs de commutation sur trois lignes
• IP65 étanche à l'huile (modèles sans lampe), IP65 (modèles avec lampe)
• Modèles avec ou sans lampe, plats, saillants, et semi garde ou pleine garde
• Homologations UL et cUL, EN60947-5-1
Références
Bouton-poussoir
Eclairage Couleur Référence
Type plat Type saillant Avec bague
Avec demi-bague
Type carré / saillant Type carré / avec
Type rond / bombé Type rond / bombé
de protection
de protection
bague de protection
(tête de 30 dia.)
(tête de 40
de diamètre)
Non lumineux
Rouge A22-FR A22-TR A22-GR A22-HR A22-CR A22-DR A22-SR A22-MR Vert A22-FG A22-TG A22-TG A22-HG A22-CG A22-DG A22-SG A22-MG Jaune A22-FY A22-TY A22-GY A22-HY A22-CY A22-DY A22-SY A22-MY Blanc A22-FW A22-TW A22-GW A22-HW A22-CW A22-DW A22-SW A22-MW Bleu A22-FA A22-TA A22-GA A22-HA A22-CA A22-DA A22-SA A22-MA Noir A22-FB A22-TB A22-GB A22-HB A22-CB A22-DB A22-SB A22-MB
Lumineux Rouge – A22L-TR A22L-GR A22L-HR A22L-CR A22L-DR – – Vert – A22L-TG A22L-GG A22L-HG A22L-CG A22L-DG – – Jaune – A22L-TY A22L-GY A22L-HY A22L-CY A22L-DY – – Blanc – A22L-TW A22L-GW A22L-HW A22L-CW A22L-DW – – Bleu – A22L-TA A22L-GA A22L-HA A22L-CA A22L-DA – –
Taille du bouton en mm 29,7 mm de dia. × 12 P 29,7 mm de dia. × 19 P 29,7 mm de dia. 29,7 mm de dia. ×
29,8 mm2 × 18 P 29,8 mm2 × 18 P 30 dia. × 32 P 40 mm de dia. ×
Interrupteurs
Commutation Contacts Référence
Modèles
Modèles lumineux
× 19 P
12 / 18,5 P
Lampe – LED
c.a. / c.c. Voyant Référence
Tension de fonctionnement
32 P
non lumineux
Sans réducteur de tension
Avec réducteur de tension
110 Vc.a. 220 Vc.a.
6V 12 V 24 V 24 V super- lumineux
c.c. Rouge A22-6DR – – – Vert A22-6DG – – –
Jaune*1
A22-6DY – – –
Momentané SPST-NO A22-10M A22L-10M A22L-10M-T1 A22L-10M-T2
SPST-NF A22-01M A22L-01M A22L-01M-T1 A22L-01M-T2
Bleu A22-6DA – – – c.a. Rouge A22-6AR – – – Vert A22-6AG – – –
Jaune*1 A22-6AY – – –
SPST-NO +
SPST-NF
A22-11M A22L-11M A22L-11M-T1 A22L-11M-T2
Bleu A22-6AA – – –
DPST-NO A22-20M A22L-20M A22L-20M-T1 A22L-20M-T2
DPST-NF A22-02M A22L-02M A22L-02M-T1 A22L-02M-T2
Alterné SPST-NO A22-10A A22L-10A A22L-10A-T1 A22L-10A-T2
SPST-NF A22-01A A22L-01A A22L-01A-T1 A22L-01A-T2
c.a. et c.c. Rouge – A22-12AR A22-24AR A22-24ASR
Vert – A22-12AG A22-24AG A22-24ASG Jaune*1 – A22-12AY A22-24AY A22-24ASY Bleu – A22-12AA A22-24AA A22-24ASA
SPST-NO + SPST-NF
A22-11A A22L-11A A22L-11A-T1 A22L-11A-T2
*1 Utilisée lorsque la couleur du bouton-poussoir est jaune ou blanche.
DPST-NO A22-20A A22L-20A A22L-20A-T1 A22L-20A-T2
DPST-NF A22-02A A22L-02A A22L-02A-T1 A22L-02A-T2
Blocs de commutation
Charge standard Référence
Blocs de commutation SPST-NO A22-10
SPST-NF A22-01
DPST-NO A22-20
DPST-NF A22-02
Lampe – lampe à incandescence
Référence
Tension de fonctionnement
5 Vc.a., Vc.c. 12 Vc.a., Vc.c. 24 Vc.a., Vc.c.
A22-5 A22-12 A22-24
409
A22 Boutons-poussoirs standard
Accessoires
Elément Remarques Référence
Socles de lampe Eclairage direct Sert à changer la méthode d'éclairage (LED uniquement) A22-TN Eclairage à tension réduite 220 Vc.a. A22-T2
Supports
de montage
Cadres
de plaque de légende
Pour modèles momentanés Ne commandez des loquets de montage que si vous montez A22-3200 des blocs de commutation ou des douilles de lampe que vous
avez achetés individuellement.
Grande taille Avec plaque de légende enfichable, sans texte, noir La plaque de légende enfichable est acrylique A22Z-3333
Sans plaque de légende enfichable A22Z-3330
Capots d'étanchéité
Pour modèles saillants Servent à prévenir la pénétration de poussière ou d'eau dans la boîte de commutation (bouton-poussoir, etc.),
couleur : opaque, matériau : silicium
A22Z-3600T
Adaptateur d'extension Sert pour monter trois interrupteurs non lumineux A22Z-3003
Boîtes
Exclusivement pour A22 Un trou N'utilisez pas de commutateurs DPST-NO ou DPST-NF,
A22Z-B101
de contrôle
(boîtiers)
Deux trous
matériau : résine de polycarbonate
A22Z-B102
Trois trous A22Z-B103
Plaque
Taille standard Sans texte Blanc Fixée au cadre de plaque de légende de taille standard,
A22Z-3443W
de légende enfichable
Transparent
matériau : acrylique
A22Z-3443C
Texte blanc sur fond noir ON A22Z-3443B-5
Éteint A22Z-3443B-6
DOWN A22Z-3443B-8
POWER ON A22Z-3443B-9
Grande taille Sans texte Blanc Fixée au cadre de plaque de légende de grande taille,
A22Z-3453W
Transparent
matériau : acrylique
A22Z-3453C
Pour bouton
Plaque ronde d'un diamètre de 60 avec lettres noires sur fond jaune « EMERGENCY STOP » est gravé sur la plaque.
A22Z-3466-1
d'arrêt d'urgence
Plaque ronde d'un diamètre de 90 avec lettres noires sur fond jaune
Utilisée comme plaque de légende d'un bouton d'arrêt d'urgence A22Z-3476-1
Extracteur de lampe Outil en caoutchouc permettant de remplacer facilement les lampes A22Z-3901
Clé de serrage Outil servant à serrer les écrous de l'arrière du panneau. A22Z-3905
Caractéristiques
Agence reconnue Normes Numéro de fichier
UL, cUL UL508 E41515
– EN60947-5-1 –
Valeurs nominales du contact (charge standard)
Voyants LED sans réducteur de tension
Tension nominale Courant nominal Tension de fonctionnement
6 Vc.c. 60 mA (20 mA) 6 Vc.c. ± 5%
6 Vc.a. 60 mA (20 mA) 6 Vc.a., Vc.c. ± 5%
12 Vc.a., Vc.c. 30 mA (10 mA) 12 Vc.a., Vc.c. ± 5 %
Courant
Tension
Courant nominal (A)
porteur nominal (A)
nominale
AC15 (charge inductive)
AC12 (charge résistive)
DC13 (charge inductive)
DC12 (charge résistive)
24 Vc.a., Vc.c. 15 mA (10 mA) 24 Vc.a., Vc.c. ± 5 %
Voyant LED super brillant
10 24 Vc.a. 10 10 – –
110 Vc.a. 5 10 – –
220 Vc.a. 3 6 – –
380 Vc.a. 2 3 – –
440 Vc.a. 1 2 – –
24 Vc.c. – – 1,5 10
110 Vc.c. – – 0,5 2
220 Vc.c. – – 0,2 0,6
380 Vc.c. – – 0,1 0,2
Contacts (micro-charge)
Charge nominale applicable Charge minimum applicable
50 mA à 5 Vc.c. (charge résistive) 1 mA à 5 Vc.c.
Tension nominale Courant nominal Tension de fonctionnement
24 Vc.a., Vc.c. 15 mA 24 Vc.a., Vc.c. ±5 %
Lampe à incandescence
Tension nominale Courant nominal Tension de fonctionnement
6 Vc.a., Vc.c. 200 mA 5 Vc.a., Vc.c.
14 Vc.a., Vc.c. 80 mA 12 Vc.a., Vc.c.
28 Vc.a., Vc.c. 40 mA 24 Vc.a., Vc.c.
130 Vc.a., Vc.c. 20 mA 100 Vc.a., Vc.c.
Eclairage à tension réduite
Tension nominale Tension de fonctionnement Lampe utilisable
(BA8S / 13_ or)
110 Vc.a. 95 à 115 Vc.a. Lampe LED (A22-24A_)
220 Vc.a. 190 à 230 Vc.a.
Elément Interrupteurs
à bouton-poussoir
Boutons d'arrêt d'urgence Boutons de sélection Sélecteur à touche
Non lumineux Lumineux Non lumineux Lumineux Non lumineux Lumineux Non lumineux
Fréquence de commutation autorisée
Mécanique Fonctionnement momentané :
60 opérations / minute max.
30 opérations / minute max. Mode manuel : 30 opérations / minute max.
mode automatique : 30 opérations / minute max.
Electrique 30 opérations / minute max. 30 opérations / minute max.
Durée de vie
(nombre
Mécanique Fonctionnement momentané : 5 000 000
Fonctionnement momentané :
300 000
500 000 100 000 500 000
d'opérations
min.) Température
ambiante
Electrique 500 000 300 000 500 000 100 000 500 000
Fonctionnement –20 à 70 °C –20 à 55 °C –20 à 70 °C –20 à 55 °C –20 à 70 °C –20 à 55 °C –20 à 70 °C
Stockage –40 à 70 °C –40 à 70 °C –40 à 70 °C –40 à 70 °C –40 à 70 °C –40 à 70 °C –40 à 70 °C
Classe de protection IP65 (résistance à l'huile)
IP65 IP65 (résistance à l'huile)
IP65 IP65 (résistant à l'huile) IP65 IP65 (résistant à l'huile)
Taille en mm (en panneau uniquement)
34 H x 34 L x 54,7 P, 34 H x 34 L x 72,7 P pour commutateurs DPST
