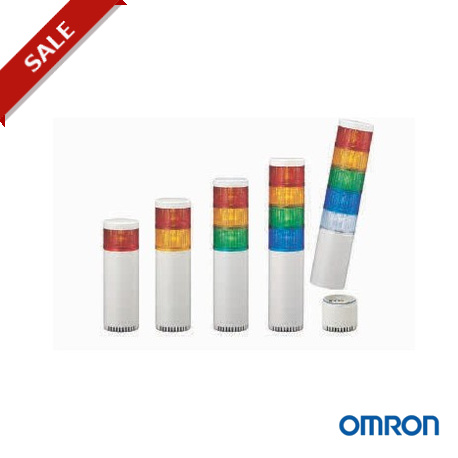

SZ018 261088 OMRON Produits de sécurité, mur de soutien LU7 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

SZ018 261088 OMRON Produits de sécurité, mur de soutien LU7

SZ018

261088

OMRON

Disponible

Expédition hui

Produits de sécurité, mur de soutien LU7

Plus de détails


Sécurité

Sécurité. Autres - OMRON

Sécurité. Autres - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$16.26
16+$13.89
32+$13.55
47+$13.38
63+$13.27
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus

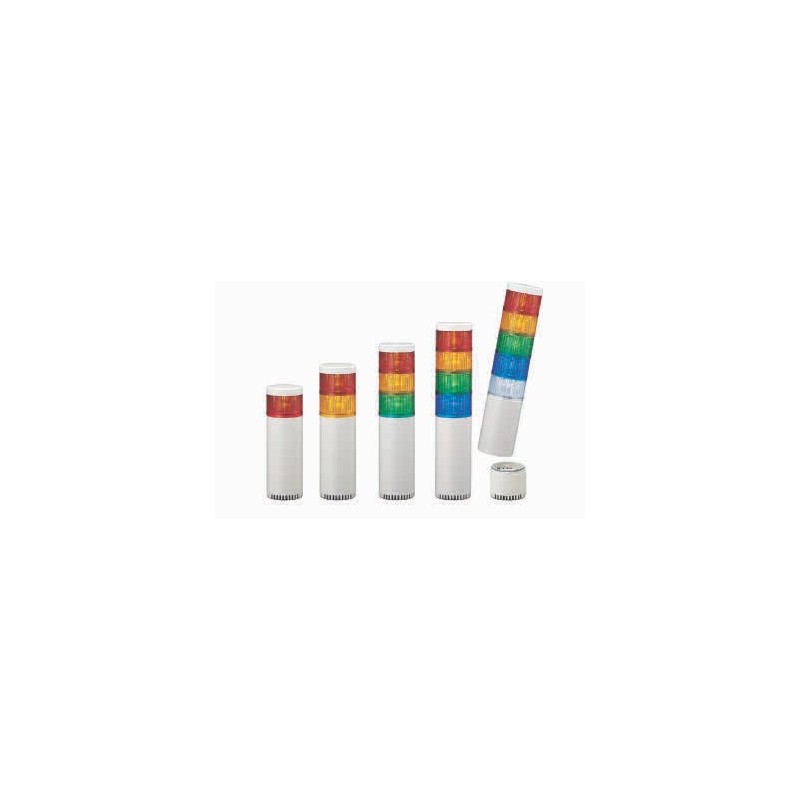

LU7 Dispositifs de signalisation
distribué par Omron
Tour de signalisation modulaire polyvalente avec assemblage et câblage aisés pour répondre à tous les besoins.
Le LU7 intègre des DEL ultra-lumineuses avec une conception de lentille en forme de prisme innovante. 1 à 5 modules peuvent être disposés en tiers.
• Diamètre : 70 mm
• Module de base en 2 tailles et 3 couleurs
• Modules différents : DEL standard, DEL stroboscopique et son
• Deux alarmes sélectionnables par l'utilisateur sont intégrées au module de base avec réglage du volume jusqu'à 90 dB à 1 m.
• Borniers à code de couleur et à ressort
Références
Module LED
Type Couleur de module Consommation Tension nominale
Tension de fonctionnement
Plage de températures de fonctionnement
Poids Référence
Norme Rouge 52 mA/1,25 W 24 Vc.c. Tension nominale
–30 °C ~+ 60 °C 60 g ± 10 % LU7-E-R
Jaune
± 10 % (21,6~26,4 V)
LU7-E-Y
Vert 42 mA/1,0 W LU7-E-G
Bleu LU7-E-B Transparent / blanc LU7-E-C
Stroboscope Rouge 290 mA 24 Vc.c. Tension nominale
–30 °C ~+ 60 °C 0,07 kg LU7-XE-R
Jaune
± 10 % (21,6~26,4 V)
LU7-XE-Y
Vert 140 mA LU7-XE-G
Bleu 270 mA LU7-XE-B Transparent / blanc 280 mA LU7-XE-C
Module de base
Type Alarme / flash Consommation Tension nominale
Tension de fonctionnement
Plage de températures de fonctionnement
Poids Collecteur ouvert
Référence
Boîtier court Continu 1,2 W 24 Vc.c. Tension nominale
–30 °C ~+ 60 °C 150 g ± 10 % PNP / NPN LU7-02S*1
Boîtier standard Continu
± 10 % (21,6~26,4 V)
250 g ± 10 % LU7-02*1
2 sons/clignotement 280 g ± 10 % LU7-02FB*1
*1 Blanc cassé : blanc, noir : ajouter « K », argent : ajouter « U »
Pièces en option
Type Matériau Référence
Type Hauteur Matériau Référence
Support
de montage mural
Alliage en aluminium moulé SZ-017
Résine PBT/ABS SZ-018
SZ-018U SZ-018K
Résine ABS SZ-020
Pôle 100 mm Aluminium Pole-100A21
Acier Pole-100S21
300 mm Aluminium Pole-300A21
Acier Pole-300S21
800 mm Aluminium Pole-800A21
Support supérieur Métal SZ-50U SZ-50UU SZ-50KU SZ-50NPT
Acier Pole-800S21
Module vocal et sonore (module son unique dans toutes les directions)
Tension nominale Consommation Poids Référence
Support
de montage
Alliage en aluminium moulé SZ-016A SZ-70B
24 Vc.c. 3,5 W 0,17 kg LU7-V1
Fonctions
Alignement simple :
Bornier à code de couleur : correspond aux couleurs de lentille pour une vérification rapide du câblage au niveau de l'unité de base.
LU7
Boîtier standard
70
LU7-02S Boîtier court
70
Dimensions de montage
Plaque d'identification
Trou d'entrée
de câblage Trou de montage
LU7-02FB
Hauteur (mm)
1 voyant : 211
2 voyants : 252
3 voyants : 293
4 voyants : 334
5 voyants : 375
Hauteur (mm)
1 voyant : 118
2 voyants : 159
3 voyants : 200
4 voyants : 241
5 voyants : 282
Alarme sonore
419
LU7 Dispositifs de signalisation
Procédure de commande
Module voix et son
Modèle
Type
Tension nominale Consommation Poids
LU7-V1
Synthétiseur vocal
24 Vc.c.
3,5 W
0,17 kg
Unités de LED
Modèle
Couleur de l'unité
Tension nominale
Plage de tension de fonctionnement
LU7-E-R
LU7-E-Y LU7-E-G LU7-E-B LU7-E-C
24 Vc.c.
Tension nominale ± 10 % (21,6~26,4 V)
Consommation
Plage de température de fonctionnement
Poids
52 mA / 1,25 W 42 mA / 1,0 W
–30 °C ~+ 60 °C
60 g ± 10 %
Module DEL stroboscopique
Modèle
Couleur de l'unité
Tension nominale
LU7-XE-R
LU7-XE-Y LU7-XE-G LU7-XE-B LU7-XE-C
24 Vc.c.
Consommation
Poids
290 mA 290 mA 140 mA 270 mA 280 mA
0,07 kg
ROUGE JAUNE VERT BLEU TRANSPARENT / BLANC
Unités de BASE
Modèle
Couleur
LU7-02S
LU7-02
LU7-02FB
Boîtier standard / court
Tension nominale
Plage de tension de fonctionnement
Signal sonore
Court Norme
24 Vc.c.
Tension nominale ± 10 % (21,6~26,4 V)
- * Signal sonore 1 ** Signal sonore 2
Consommation de courant
Consommation
- 50 ± 10 mA
- 1,2 ± 0,25 W
24 ± 10 mA
0,58 ± 0,25 W
Boîtier standard
Niveau sonore
Cycle de clignotement
Plage de température de fonctionnement
Sens de montage
Protection nominale
-
-
–30 °C ~+ 60 °C Debout, intérieur seulement IP65
Max : 90 ± 5 dB (à 1 m) Min. : 70 dB ou moins (à 1 m)
60 ± 12 clignotements par minute
Poids
Collecteur ouvert
150 g ± 10 %
250 g ± 10 % 280 g ± 10 % PNP / NPN
Pièces en option
Boîtier court
* Signal sonore 1 : son continu ** Signal sonore 2 : son intermittent
Blanc cassé Argenté (U) Noir (K)
420
LU7 Dispositifs de signalisation
Pièces en option
Support de montage mural
Modèle
Couleur
SZ-18
Blanc cassé
SZ-18U
Argenté (U)
SZ-18K
Noir (K)
Support supérieur
SZ-50NPT (pour pôle NPT de 1/2 po)
Support supérieur
Modèle
Couleur
SZ-50-U
Blanc cassé
SZ-50U-U
Argenté (U)
SZ-50K-U
Noir (K)
Pôle
Pôle en acier
Modèle
Hauteur
POLE-800S21
800 mm
POLE-300S21
300 mm
POLE-100S21
100 mm
Pôle en aluminium
21 mm
Modèle
Hauteur
POLE-800A21
800 mm
POLE-300A21
300 mm
POLE-100A21
100 mm
Support de montage
Support de montage mural
SZ-016A
(pour pôle de Ø21,7 mm)
SZ-70-B
(pour pôle en aluminium de Ø21,7 mm seulement)
SZ-020
(pour pôle de Ø21,7 mm)
SZ-017
(pour pôle de Ø21,7 mm)
Caractéristiques
Taille Diamètre 70 mm
Options de tension d'entrée • 24 Vc.c.
Fonctions disponibles • En continu seulement
• Continu, clignotement, alarmes
Options de montage Montage direct seulement : comprend trois écrous de fixation
Style de boîtier • Bornes de câblage de type composant fournies
• Interchangeable et empilable après l'achat
Couleur du boîtier • Beige
• Noir
• Argent
Tiers 1-5 modules peuvent être empilés
Couleurs de module • Rouge / jaune / vert/ bleu / transparent
• Modules DEL standard
• Modules DEL stroboscopiques (bases 24 V seulement)
Alarmes (style FB
uniquement)
• Alarme 1 : alarme continue sélectionnable à tonalité unique, 90 dB (à 1 m)
• Alarme 2 : alarme sélectionnable à tonalité unique intermittente (beep lent), 90 dB (à 1 m)
Valeurs nominales • CE
• Listé UL (États-Unis)
• Listé UL (Canada)
• RoHS
Protections • IP-65
• Type 4 / 4X / 13 (intérieur seulement)
Options de commande • Fermeture à contact sec comme les interrupteurs ou contacts à relais
• Transistor à collecteur ouvert (NPN ou PNP pour 24 Vc.c.)
• Contrôle de tension direct pour 24 Vc.c., fonctions continues et d'alarme seulement
421

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoACCESSOIRE COLONNE LUMINEUSE - OMRON - SZ018 - 261088French234 Kbytespdf1-mostradoACCESSOIRE COLONNE LUMINEUSE - OMRON - SZ018 - 261088
pdf2-mostradoACCESSOIRE COLONNE LUMINEUSE - OMRON - SZ018 - 261088English2 Mbytespdf1-mostradoACCESSOIRE COLONNE LUMINEUSE - OMRON - SZ018 - 261088
