> >>>D40A-1C015-F D40A6003D 355125 OMRON Interrupteur de porte E. Hall 1 Aux PNP NA Câble 0.15m + M12
Produit précédent Produit suivant

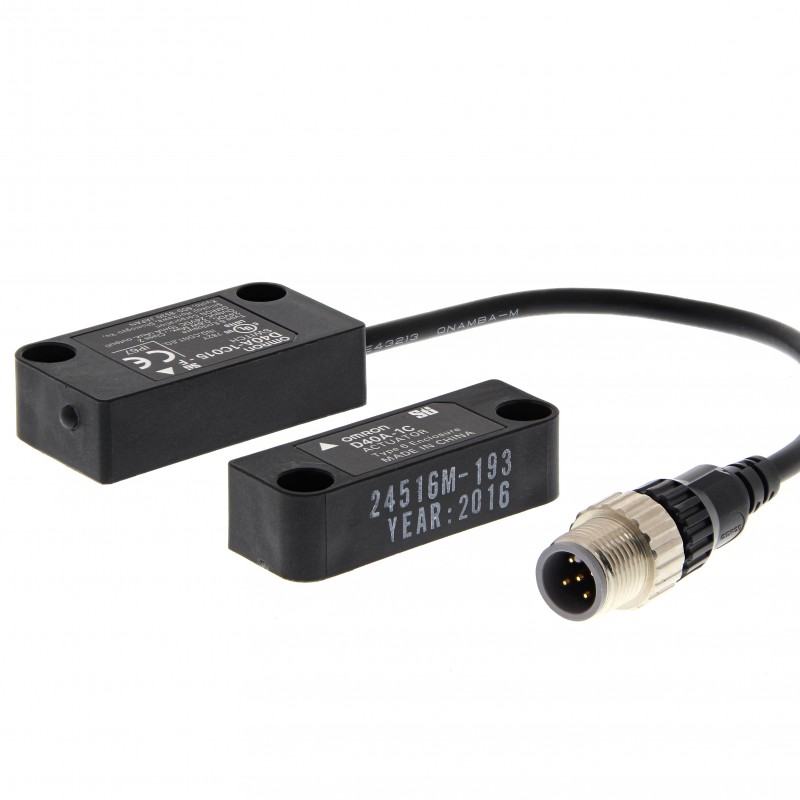

D40A-1C015-F D40A6003D 355125 OMRON Interrupteur de porte E. Hall 1 Aux PNP NA Câble 0.15m + M12 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

D40A-1C015-F D40A6003D 355125 OMRON Interrupteur de porte E. Hall 1 Aux PNP NA Câble 0.15m + M12

D40A-1C015-F

D40A6003D

D40A1C015F

OMRON

Disponible Expédition hui

Interrupteur de porte E. Hall, 1 Aux PNP NA Câble de 0,15 m + connecteur M12

Commutateur de porte E. Hall 1 Aux PNP NA Câble 0.15m + M12

Plus de détails


Sécurité > Autres sécurité

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

Prix total: $189.27
Prix unitaire: $189.27

Quantité Prix
1+$189.27
2+$167.38
3+$162.75
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


  • Voyants bicolores très visibles : l'état de l'interrupteur est visible d'un coup d'œil grâce aux voyants LED rouge/jaune.
  • Montage possible d'un côté ou de l'autre : permet d'utiliser le chemin de câblage le plus facile pour un montage sur tous les types de portes
  • Actionneur discret : l'actionneur étant plus petit que l'interrupteur, cela permet de libérer de l'espace, y compris à l'intérieur de la porte.
  • Le connecteur réduit les frais de main-d'œuvre et les stocks
  • Réduisez les coûts en connectant jusqu'à 30 interrupteurs à un seul contrôleur

Caractéristiques et références

Ordering information

Non-contact door switches (switch/actuator)

Classification

Auxiliary outputs

Cable length

Order code

Standard models

Semiconductor outputs1

2 m

D40A-1C2

5 m

D40A-1C5

Pigtail with M12 connector 4-pole

D40A-1C015-F

Non-contact door switch controllers (Controllers for D40A)

Safety outputs2

Auxiliary outputs3

Logical AND
connection input

Logical AND connection output

Max. OFF
delay time4

Rated
voltage

Terminal block type

Order code

Instantaneous

OFF-delayed5

2 (Semi-
conductors)

0

2 (Semi-conductors)

1

1

−

24 VDC

Screw terminals

G9SX-NS202-RT

Spring-cage terminals

G9SX-NS202-RC

2 (Semi-
conductors)

3.0 s

Screw terminals

G9SX-NSA222-T03-RT

Spring-cage terminals

G9SX-NSA222-T03-RC

Specifications

Ratings/characteristics of non-contact door switches

Item

Model

D40A-1C_

Operating
characteristics6

Operating distance OFF®ON

5 mm min.

Operating distance ON®OFF

15 mm max.

Differential travel (max.)

20% of operating distance

Ambient operating temperature

−10 to 55°C (no icing or condensation)

Vibration resistance

10 to 55 to 10 Hz (single amplitude: 0.75 mm, double amplitude: 1.5 mm)

Shock resistance

300 m/s2min.

Degree of protection

IP67

Material

PBT resin

Mounting method

M4 screws

Power consumption

0.6 W max.

Auxiliary outputs7

24 VDC, 10 mA (PNP open-collector outputs)

LED indicators

Actuator not detected (red); actuator detected (yellow)

Connection cables

2 m, 5 m

Number of connectable switches

30 max. (wiring length: 100 m max.)

Ratings of non-contact door switch controllers

Power input

Item

G9SX-NS202-_

G9SX-NSA222-T03-_

G9SX-EX-_

Rated supply voltage

24 VDC

Inputs

Item

G9SX-NS202-_/G9SX-NSA222-T03-_

Safety input8

Operating voltage: 20.4 VDC to 26.4 VDC, internal impedance: approx. 2.8 kΩ

Feedback/reset input

Outputs

Item

G9SX-NS202-_/G9SX-NSA222-T03-_

Instantaneous safety output
OFF-delayed safety output

P channel MOS FET transistor output

Load current: 0.8 A DC max.

Auxiliary output

PNP transistor output

Load current: 100 mA max.

Non-contact door switch and non-contact door switch controller wiring

Example: Wiring a single switch


Note: The auxiliary output load current must be 10 mA max.

Example: Wiring multiple switches
Connect up to 30 Non-contact door switches

1.PNP open-collector semiconductor output.

Note: Must be used in combination with a G9SX-NS_ non-contact door switch controller.

2.P channel MOS FET transistor output
3.PNP transistor output
4.The OFF-delay time can be set in 16 steps as follows:
0/0.2/0.3/0.4/0.5/0.6/0.7/0.8/0.9/1.0/1.2/1.4/1.8/2.0/2.5/3.0 s
5.The OFF-delayed output becomes an instantaneous output by setting the OFF-delay time to 0 s.
6.This is the distance where the switch operates from OFF to ON when approaching and the distance where the switch operates from ON to OFF when separating when the switch and actuator target marks are on the same axis, and the sensing surfaces coincide.
7.Turns ON when the actuator is approaching.
8.Only applies to the G9SX-NSA222-T03-_. Refers to input other than that from the non-contact door switch.

Datasheet - PDF

▲
Titre: Taille: Type:
D40A-1C015-F D40A1C015F D40A6003D c140_d40a_g9sx_ns_non_contact_door_switch_flexible_safety_unit_datasheet_en.pdf 3 Mbytes D40A-1C015-F D40A1C015F D40A6003D c140_d40a_g9sx_ns_non_contact_door_switch_flexible_safety_unit_datasheet_en.pdf
