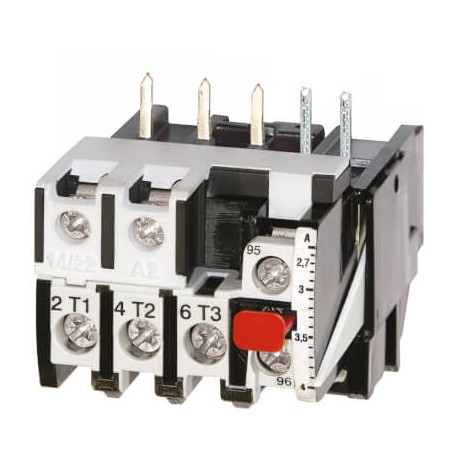

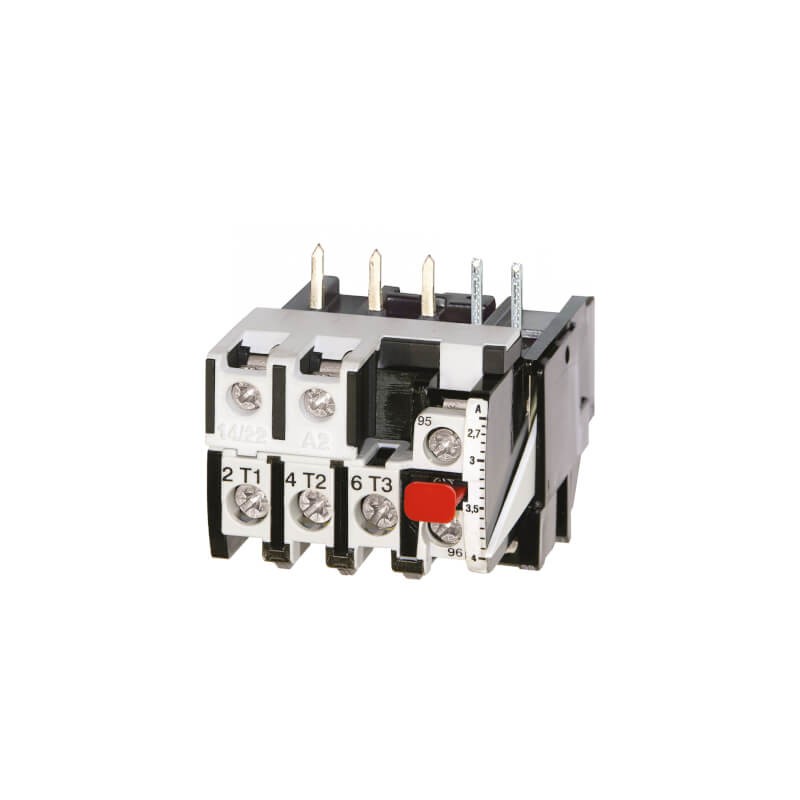

J7TKN-A-1E8 197810 OMRON Low Voltage Switchgear, 1,2 à 1,8 A (J7KNA .. J7KN-22) Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

J7TKN-A-1E8 197810 OMRON Low Voltage Switchgear, 1,2 à 1,8 A (J7KNA .. J7KN-22)

J7TKN-A-1E8

197810

OMRON

Disponible

Expédition hui

Low Voltage Switchgear, 1,2 à 1,8 A (J7KNA .. J7KN-22)

Plus de détails


Relais Thermiques

Appareillage électrique basse tension - Relais thermiques - OMRON

Appareillage électrique basse tension - Relais thermiques - J7TKN - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$31.67
8+$28.45
16+$27.75
23+$27.44
31+$27.21
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



J7TKN Relais thermiques
Relais thermiques pour contacteurs J7KN (A)
Les relais J7TKN protègent les moteurs contre une surcharge thermique. Ils peuvent être montés sur le contacteur ou séparément. Les relais sont conformes IEC 60947 (sensibilité monophasée).
• Série de relais de surcharge couvrant une plage de réglage de 0,12 A à 800 A (D.O.L.)
• Modèles à réinitialisation automatique ou manuelle disponibles
Références
Contacteurs correspondants Plage de configuration Taille en mm (H ×L× P)
Référence
D.O.L. (A) Étoile Triangle (A)
(contacteur standard J7KN[A] inclus)
J7KNA-09…, J7KNA-12… 0,12 à 0,18 – 95 × 48,5 × 77 J7TKN-A-E18
0,18 à 0,27 – J7TKN-A-E27
0,27 à 0,4 – J7TKN-A-E4
0,4 à 0,6 – J7TKN-A-E6
0,6 à 0,9 – J7TKN-A-E9
0,8 à 1,2 – J7TKN-A-1E2
1,2 à 1,8 – J7TKN-A-1E8
1,8 à 2,7 – J7TKN-A-2E7
2,7 à 4 – J7TKN-A-4
4 à 6 7 à 10,5 J7TKN-A-6
6 à 9 10,5 à 15,5 J7TKN-A-9
8 à 11 14 à 19 J7TKN-A-11
10 à 14 18 à 24 J7TKN-A-14
J7KN-10D… à J7KN-40… 0,12 à 0,18 – 126,5 × 45 × 70 (J7KN-10D à J7KN-22D) J7TKN-B-E18
0,18 à 0,27 –
141,5 × 45 × 87,5 (J7KN-24 à J7KN-40)
J7TKN-B-E27
0,27 à 0,4 – J7TKN-B-E4
0,4 à 0,6 – J7TKN-B-E6
0,6 à 0,9 – J7TKN-B-E9
0,8 à 1,2 – J7TKN-B-1E2
1,2 à 1,8 – J7TKN-B-1E8
1,8 à 2,7 – J7TKN-B-2E7
2,7 à 4 – J7TKN-B-4
4 à 6 7 à 10,5 J7TKN-B-6
6 à 9 10,5 à 15,5 J7TKN-B-9
8 à 11 14 à 19 J7TKN-B-11
10 à 14 18 à 24 J7TKN-B-14
13 à 18 23 à 31 J7TKN-B-18
17 à 24 30 à 41 J7TKN-B-24
23 à 32 40 à 55 J7TKN-B-32
J7KN-24… à J7KN-40… 28 à 42 48 à 73 136 × 67 × 96,5 J7TKN-C-42
J7KN-50… à J7KN-74… 40 à 52 70 à 90 180 × 69 × 108 J7TKN-D-52
52 à 65 90 à 112 J7TKN-D-65
60 à 74 104 à 128 J7TKN-D-74
J7KN-90… à J7KN-115… 60 à 90 104 à 156 260 × 107 × 120 J7TKN-E-90
80 à 120 140 à 207 J7TKN-E-120
J7KN-151… à J7KN-176… 120 à 180 208 à 312 290 × 110 × 162 J7TKN-F-180
J7KN-210… à J7KN-316… 144 à 216 250 à 374 362 × 145 × 208 J7TKN-G-216
216 à 320 374 à 554 J7TKN-G-320
J7KN-450… à J7KN-860… 240 à 360 416 à 623 372 × 1 246 × 1 225 (J7KN-450)
J7TKN-H-360
360 à 540 623 à 935
540 à 800 935 à 1 385
395 × 1 246 × 1 225 (J7KN-550)
487 × 1 280 × 1 291 (J7KN-700)
540 × 1 280 × 1 291 (J7KN-860)
J7TKN-H-540
J7TKN-H-800
629
J7TKN Relais thermiques
Accessoires
Kits pour montage individuel
Pour relais de surcharge Section du câble par borne (mm2) Référence
Rigide ou multibrins Souple Souple avec câble multibrins
J7TKN-AB 0,75 à 6 0,75 à 4 0,5 à 4 J74TK-M-AB J7TKN-B 0,75 à 6 0,75 à 4 0,5 à 4 J74TK-SM
Barrettes de connexions pour relais de surcharge thermique
Pour relais de surcharge Pour contacteurs moteur Référence
J7TKN-H-360/540 J7KN-450/550 J74TK-SU-550
J7TKN-H-540/800 J7KN-700/860 J74TK-SU-860
Caractéristiques
Type J7TKN-A J7TKN-B J7TKN-C J7TKN-D J7TKN-E J7TKN-F J7TKN-G J7TKN-H Tension nominale d'isolation Ui 690 Vc.a. 750 Vc.a. 1 000 Vc.a.
Température ambiante autorisée
Fonctionnement –25 à 60 °C –25 à 55 °C
Stockage –50 à 70 °C –40 à 70 °C
Classe de déclenchement conforme à IEC 947-4-1 10 A 20 A 10 A
Section du câble
Connecteur principal
Rigide ou multibrins mm2 0,75 à 6
0,75 à 2,5
0,75 à 6 0,75 à 10 4 à 35 Sans embout, Barre convient pour 18 × 4
Barre
25 × 6
Voir
« Accessoires »
Souple mm2 0,75 à 4
1 à 4 0,75 à 6 6 à 25
un conducteur A vis
A vis
Souple avec extrémité de câble multibrins mm2
0,5 à 2,5
0,5 à 2,5
0,5 à 1,5
0,75 à 4 0,75 à 6 4 à 25
de 70 mm² M8
(multibrins)
par phase
M10
Câbles par cage Nombre 1 + 1 2 2 1 – 1 1 1
Connecteur auxiliaire Rigide mm2 0,75 à 2,5 1 à 2,5
Souple mm2 0,5 à 2,5 1 à 2,5
Souple avec extrémité de câble multibrins mm2
0,5 à 1,5 1 à 2,5
Câbles par cage Nombre 2
Contacts auxiliaires
Tension nominale d'isolation Ui Même potentiel 690 Vc.a. 500 Vc.a.
Potentiel différent 440 Vc.a. 250 Vc.a. 440 Vc.a. 500 Vc.a.
Courant nominal d'emploi Ie
Catégorie d'emploi AC15
Courant nominal d'emploi Ie
Catégorie d'emploi DC13
24 V 5A 3A 4 A 5A 3A 4A
230 V 3A 2A 2,5 A 2,5A 3A 2A 2,5A
400 V 2A 1A 1,5 A 1,5A 2A 1A 1,5A
690 V 0,6A 0,5A 0,6 A 0,5A 0,6A
24 V 1,2A 1A 1,2 A
110 V 0,15 A
220 V 0,1 A
Protection contre les courts-circuits Valeur supérieure de fusible
6A 4A 6 A 4A 6A
(sans fusion 1 kA)
gL (gG)
Plage de configuration à 23 A Tous 28 à 42 A 52 à 65 A Tous – – –
Perte de puissance par chemin de courant (max.)
Valeur de réglage minimale 1,1W 1,1W 1,3 W 2,9W 1,1W – – –
Valeur de réglage maximale 2,3W 2,3W 3,3 W 4,5W 2,5W – – –
630
