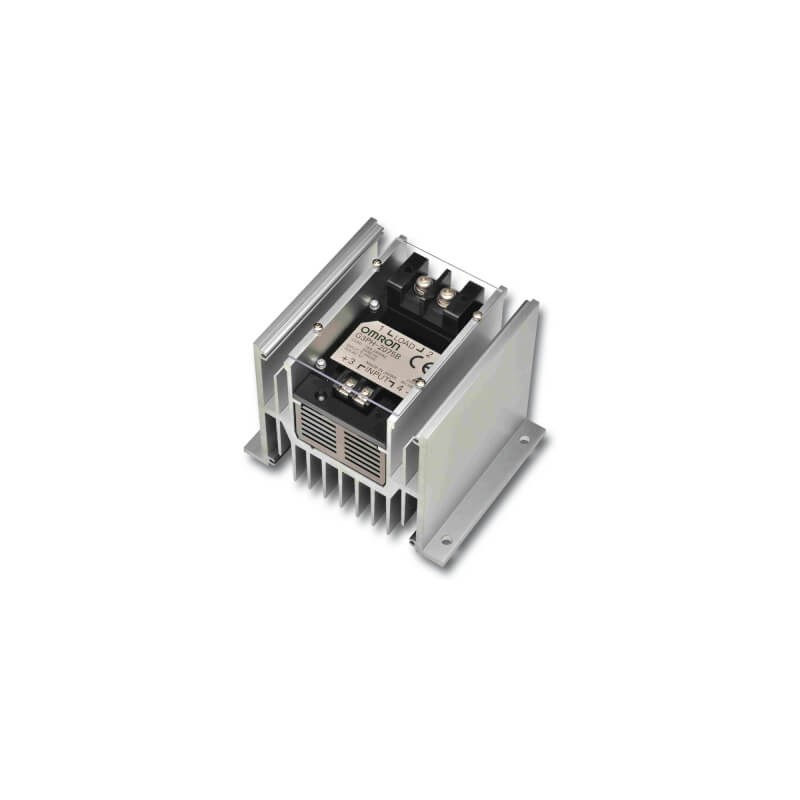

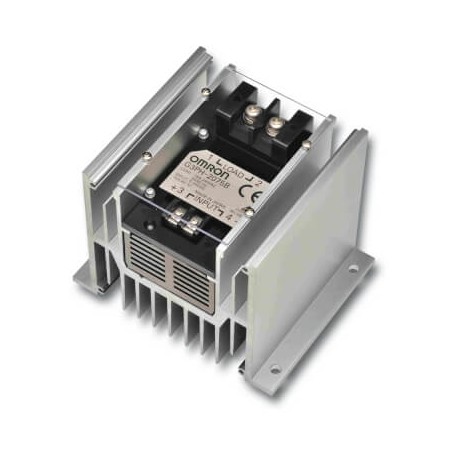

G3PH-5150B DC5-24 355576 OMRON Relais statiques, 150A Panel 180-480Vca Avec DISIP. Passage à zéro Fotoaclopa.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

G3PH-5150B DC5-24 355576 OMRON Relais statiques, 150A Panel 180-480Vca Avec DISIP. Passage à zéro Fotoaclopa..

G3PH-5150B DC5-24

355576

OMRON

Disponible

Expédition hui

Relais statiques, 150A Panel 180-480Vca Avec DISIP. Passage à zéro Fotoaclopador Indicateur

Plus de détails


Relais Statiques Contacteurs Statiques

Relais statiques - Montés sur panneau - OMRON

Relais statiques - Montés sur panneau - G3PH - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$699.03
2+$695.40
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



New Product News
High-power Solid State Relays
G3PH
High-power, Load-control SSRs with High
Current of 75 or 150 A and High Voltage of
240 or 480 VAC
• RoHS compliant.
• Models also available with no zero cross.
• Replaceable power elements.
• Conforms to cULus standards and EN standards (TÜV certification).
Refer to Safety Precautions for All Solid State Re- lays.
Ordering Information
Solid State Relays
Insulation method Operation indi- cator
Zero cross func- tion
Applicable output load* Rated input voltage Model
5 to 24 VDC G3PH-2075B DC5-24
Yes
75 A, 100 to 240 VAC
150 A, 100 to 240 VAC
100 to 240 VAC G3PH-2075B AC100-240
5 to 24 VDC G3PH-2150B DC5-24
100 to 240 VAC G3PH-2150B AC100-240
Photocoupler Yes (yellow)
Note:The Thyristor Module is built in.
No
Yes
No
75 A, 100 to 240 VAC 5 to 24 VDC G3PH-2075BL DC5-24
150 A, 100 to 240 VAC 5 to 24 VDC G3PH-2150BL DC5-24
5 to 24 VDC G3PH-5075B DC5-24
75 A, 180 to 480 VAC
100 to 240 VAC G3PH-5075B AC100-240
5 to 24 VDC G3PH-5150B DC5-24
150 A, 180 to 480 VAC
100 to 240 VAC G3PH-5150B AC100-240
75 A, 180 to 480 VAC 5 to 24 VDC G3PH-5075BL DC5-24
150 A, 180 to 480 VAC 5 to 24 VDC G3PH-5150BL DC5-24
*The applicable output load depends on the ambient temperature. For details, refer to Load Current vs. Ambient Temperature in Engineering Data on page 2.
Options (Order Separately)
Thyristor Module
Name Applicable output load* Applicable models Model
75 A, 75 to 264 VAC G3PH-2075B(L) G32A-P2075
150 A, 75 to 264 VAC G3PH-2150B(L) G32A-P2150
Thyristor Module
75 A, 150 to 528 VAC G3PH-5075B(L) G32A-P5075
150 A, 150 to 528 VAC G3PH-5150B(L) G32A-P5150
*The applicable output load depends on the ambient temperature. For details, refer to Load Current vs. Ambient Temperature in Engineering Data on page 2.
Specifications
Ratings
Input (at an Ambient Temperature of 25°C)
Rated voltage Operating voltage Impedance
(input current)
Voltage level
Must operate voltage Must release voltage
5 to 24 VDC 4 to 30 VDC (5 mA max.)* 4 VDC max. 1.0 VDC max.
100 to 240 VAC 75 to 264 VAC 41 kΩ ±20% 75 VAC max. 20 VAC max.
*A constant-current circuit is used for the input current to the G3PH.
Output
Item Applicable load
Model Rated load voltage Load voltage range Load current* Inrush current resistance G3PH-2075B(L) 100 to 240 VAC 75 to 264 VAC 1 to 75 A (at 40°C) 800 A (60 Hz, 1 cycle) G3PH-2150B(L) 100 to 240 VAC 75 to 264 VAC 1 to 150 A (at 40°C) 1,800 A (60 Hz, 1 cycle) G3PH-5075B(L) 180 to 480 VAC 150 to 528 VAC 1 to 75 A (at 40°C) 800 A (60 Hz, 1 cycle) G3PH-5150B(L) 180 to 480 VAC 150 to 528 VAC 1 to 150 A (at 40°C) 1,800 A (60 Hz, 1 cycle)
*The load current depends on the ambient temperature. For details, refer to Load Current vs. Ambient Temperature in Engineering Data on page 2.
1

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoRELAIS SSR 150A 480VAC LED PHOTOC - OMRON - G3PH-5150B DC5-24 - 355576English906 Kbytespdf1-mostradoRELAIS SSR 150A 480VAC LED PHOTOC - OMRON - G3PH-5150B DC5-24 - 355576
