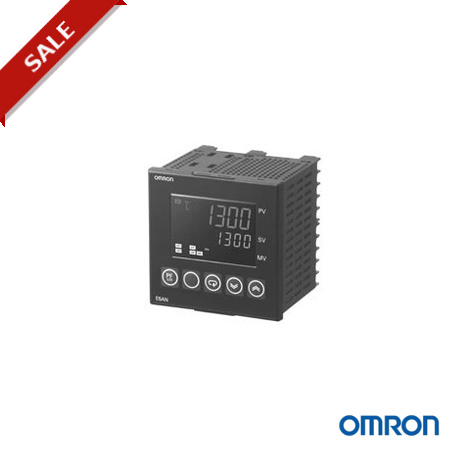

E5EN-R3MT-500-N AC100-240 243735 OMRON Température et Process Thermocouple / Pt100 3 Alarmes Saída 48x96 Rel..

Régulateur numérique de température type standard
E5AN/E5EN (96 x 96 mm et 48 x 96 mm)
Nouveaux régulateurs de température standards 96 x 96 mm et
48 x 96 mm aux fonctions et performances optimisées. Fonction améliorée de précision
d'indication et de maintenance
préventive
• Précision d'indication
Entrée thermocouple : ±0,3 % de PV (modèles précédents :
±0,5 %)
Entrée Pt : ±0,2 % de PV (modèles précédents : ±0,5 %) Entrée analogique : ±0,2 % pleine échelle (modèles précédents : ±0,5 %)
• Une fonction d'affichage d'état PV/SV peut être réglée pour indiquer alternativement la valeur PV ou SV et l'état du régulateur de température (auto/manuel, RUN/STOP et alarmes).
• Maintenance préventive pour les relais utilisant un compteur
sortie de contrôle ON/OFF.

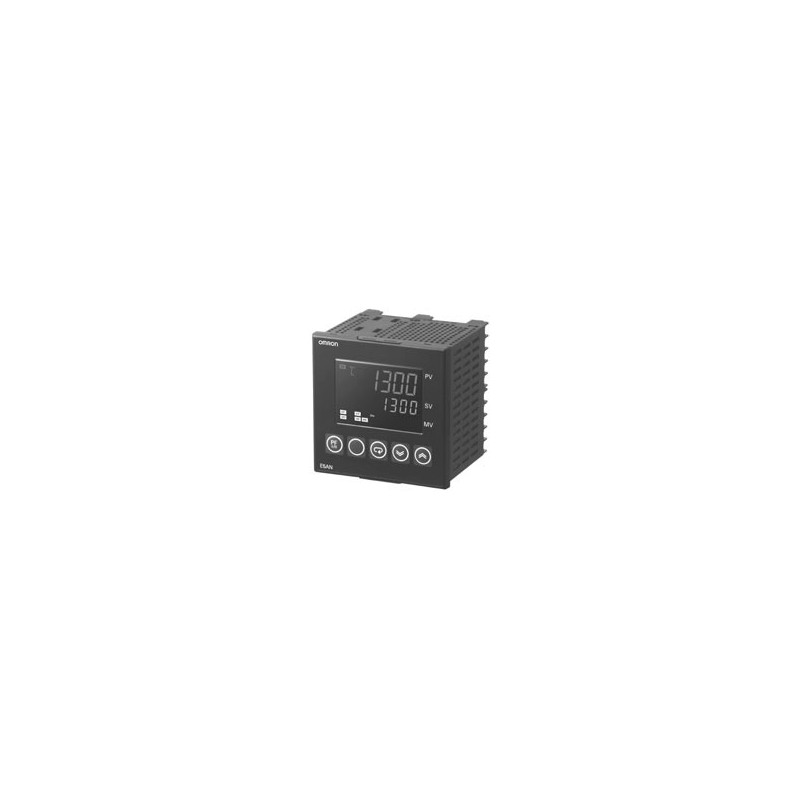

96 × 96 mm
E5AN
48 × 96 mm
E5EN
• Affichage à trois niveaux affichant simultanément les valeurs de PV, SV et MV.
• Opération à une touche à l'aide de la touche PF pouvant être affectée à auto/
manuel, RUN/STOP ou d'autres fonctions
Principales fonctions d'E/S
Reportez-vous à la section
Précautions de sécurité à la page 18.
Entrees capteur
Entrees d'evenement
• Aucun
• Deux
E5AN E5EN
Affichage 3 lignes ✽
Affiche simultanement les elements definis, tels que les valeurs de PV, SV et MV.
✽ Affichage à 2 lignes à la livraison de l'usine.
L'affichage à 3 lignes est active si les paramètres sont initialises. Pour plus de details concernant l'affichage à trois niveaux, reportez-vous au Manuel d'utilisation, type standard (Cat. No. H156).
Affichage à 4 chiffres et 11 segments
• Entrees universelles thermocouple/Pt
(Modèles avec entrees temperature)
• Entre es analogiques tension/courant
(Modèles avec entrees analogiques)
Precision d'indication
• Entree thermocouple : ±0,3 % de PV
Sortie de contrôle 2
• Tension de sortie
3 sorties auxiliaires
• Commutation auto/manuel
• Regulateur de temperature affichage d'etat
• Fonction programme simple
• Sortie de contrôle ON/OFF
alarme compteur
• Entree Pt : ±0,2 % de PV
• Entree analogique : ±0,2 % pleine echelle
Periode d'echantillonnage et contrôle de mise à jour
• 250 ms
Touche PF
(Touche de fonction programmable)
(pour commande de relais statique)
• Sortie relais de longue duree (hybride)
Sortie de contrôle 1
• Sortie relais
• Tension de sortie (pour commande de relais statique)
• Sortie de courant
• Alarme taux de variation PV
• Modèles disponibles en option avec communications RS-485 ou RS-232C
Cette fiche technique sert de référence pour choisir les produits. Veillez à consulter les manuels d'utilisation suivants concernant les précautions relatives aux applications et concernant d'autres informations sur le fonctionnement avant d'essayer d'utiliser le produit.
Manuel d'utilisation des régulateurs numériques de température E5CN/E5AN/E5EN type standard (Cat. No. H156)
Manuel d'utilisation des communications des régulateurs numériques de température E5CN/E5AN/E5EN type standard (Cat. No. H158)
Régulateur numérique de température type standard E5AN/E5EN 1
