E5CN-R2MT-500 AC100-240 243706 OMRON Sortie Température et Process Thermocouple / Pt100 2 alarmes relais

Régulateur numérique de température type standard
E5CN/E5CN-U (48 x 48 mm)
Nouveau régulateur de température standard 48 x 48 mm aux fonctions et performances optimisées. Fonction améliorée de précision d'indication et de maintenance préventive
• Précision d'indication
Entrée thermocouple : ±0,3 % de PV (modèles précédents : ±0,5 %) Entrée Pt : ±0,2 % de PV (modèles précédents : ±0,5 %)
Entrée analogique : ±0,2 % pleine échelle (modèles précédents :
±0,5 %)
• Nouveaux modèles E5CN-U (modèles enfichables) avec entrées analogiques et sorties de courant.
• Une fonction d'affichage d'état PV/SV peut être réglée pour indiquer alternativement la valeur PV ou SV et l'état du régulateur
de température (auto/manuel, RUN/STOP et alarmes).
48 × 48 mm

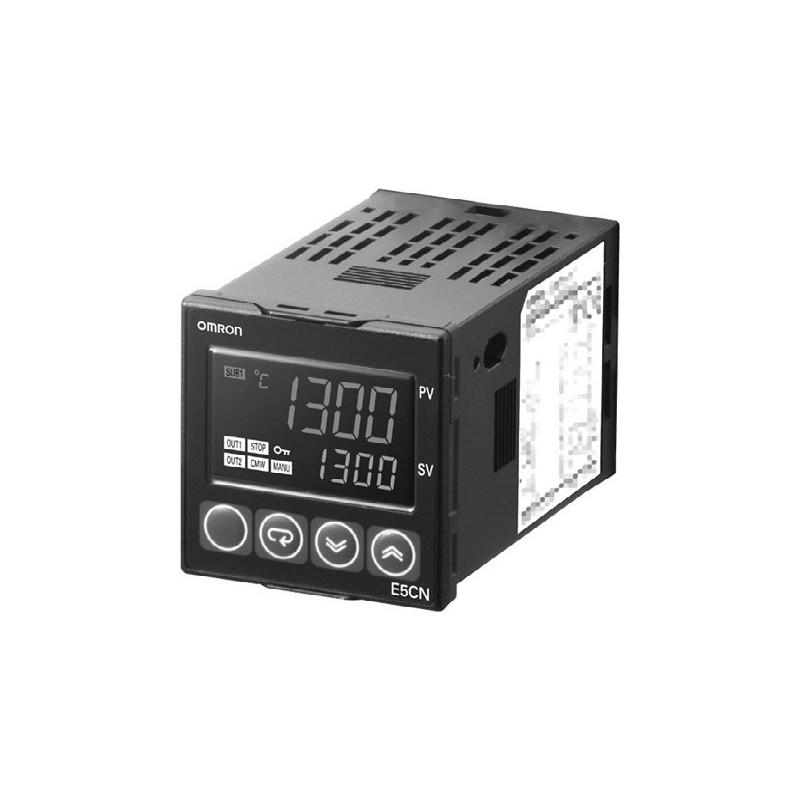

E5CN
48 × 48 mm
E5CN-U
Consultez la section Précautions de sécurité, page 18.
• Maintenance préventive pour les relais utilisant un compteur sortie de contrôle ON/OFF.
Principales fonctions d'E/S
E5CN
Entrées d'événement
• Aucune
• Deux
Affichage 2 lignes : PV et SV Affichage à 4 chiffres et 11 segments
Entrées capteur
• Entrées universelles thermocouple/Pt
(modèles avec entrées température)
• Entrées analogiques tension/courant
(modèles avec entrées analogiques)
Précision d'indication
• Entrée thermocouple : ±0,3 % de PV
• Entrée Pt : ±0,2 % de PV
• Entrée analogique : ±0,2 % pleine échelle
Sortie de contrôle 2
• Aucune
• Sortie de tension (pour commande de relais statique)
Sortie de contrôle 1
• Sortie relais
2 sorties auxiliaires
• Commutation auto/manuel
• Affichage d'état du régulateur de température
• Fonction programme simple
• Alarme compteur sortie de contrôle ON/OFF
• Alarme taux de variation PV
• Modèles avec communications
RS-485 en option
Période d'échantillonnage et mise à jour de contrôle
• 250 ms
• Sortie de tension (pour commande de relais statique)
• Sortie de courant
• Sortie relais longue durée (hybride)
Cette fiche technique sert de référence pour choisir les produits. Veillez à consulter les manuels d'utilisation suivants concernant les précautions relatives aux applications et concernant d'autres informations sur le fonctionnement avant d'essayer d'utiliser le produit.
Manuel d'utilisation des régulateurs numériques de température E5CN/E5AN/E5EN type standard (Cat. No. H156)
Manuel d'utilisation des communications des régulateurs numériques de température E5CN/E5AN/E5EN type standard (Cat. No. H158)
Régulateur numérique de température type standard E5CN/E5CN-U 1
