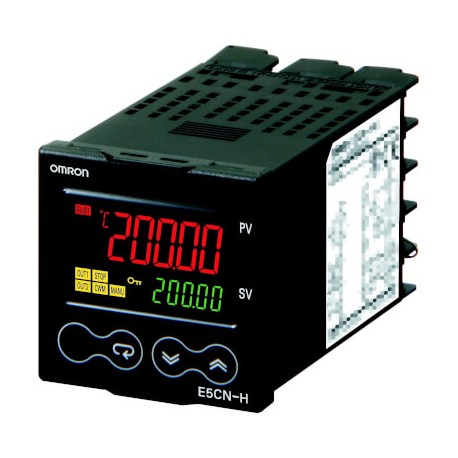

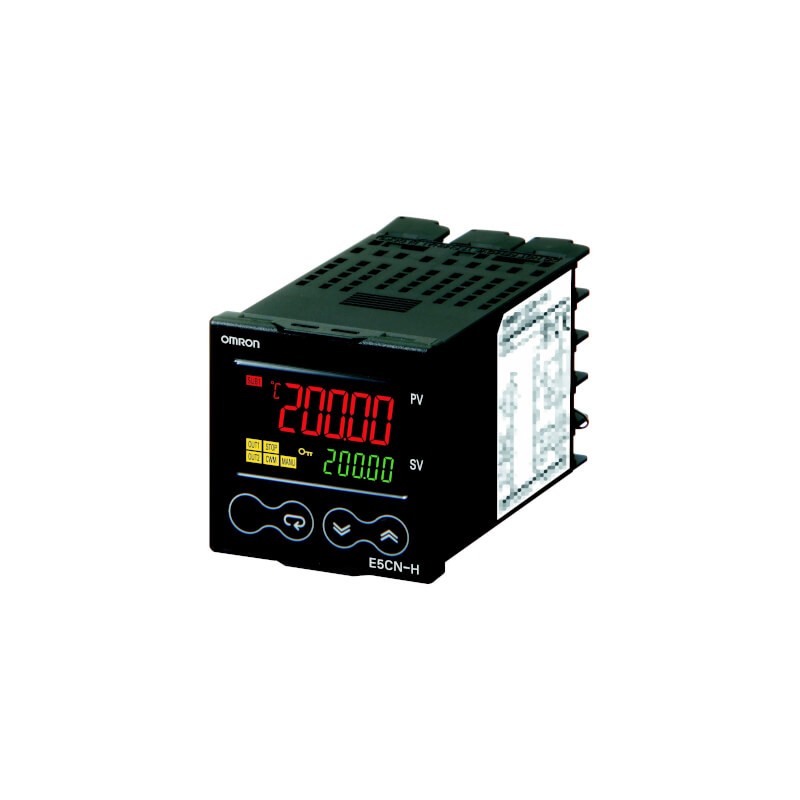

E5CN-HC2M-500 100-240 VAC E5CN7202R 246794 OMRON Entrée universelle 2 alarmes Sortie de courant

E5_N-H/E5_N-HT Régulateurs avancés et multi-boucles
Régulateurs de process numériques compacts universels
La série de régulateurs de process E5_N-H élève le concept éprouvé de la série
d'utilisation générale E5_N vers un niveau de process. Les principales fonctionnalités de la série E5_N-H sont les entrées universelles, les sorties de process et des options
telles que la sortie de transfert, le point de consigne déporté et le programmateur de valeur de consigne.
• Mode de régulation : ON / OFF ou 2 PID, Régulation de valve sur EN-H / AN-H
• Sortie de contrôle : relais, tension (impulsion), relais statique, courant et tension linéaires
• Alimentation : 100 / 240 Vc.a. ou 24 Vc.c. / Vc.a.
• Connexion facile à un PC pour la copie, le paramétrage et le réglage des fonctions
• Configuration et fonctionnement clairs et intuitifs
Références
Type Entrée Sortie Option fixe Alarmes Référence
Modèle 48 × 48 mm (inclue l'indication de la tension d'alimentation)
Sur panneau Universel
Sortie relais – 3 alarmes
E5CN-HR2M-500 AC100-240 E5CN-HR2MD-500 AC/DC24
TC / Pt / mV
mA / V
Tension (impulsion)
de logiciel
2 sorties SUB
E5CN-HQ2M-500 AC100-240 E5CN-HQ2MD-500 AC/DC24
Sortie courant E5CN-HC2M-500 AC100-240 E5CN-HC2MD-500 AC/DC24
Sortie de tension linéaire
Sortie relais Programmateur SV
E5CN-HV2M-500 AC100-240 E5CN-HV2MD-500 AC/DC24
E5CN-HTR2M-500 AC100-240 E5CN-HTR2MD-500 AC/DC24
Tension (impulsion)
(8 programmes de 32 segments)
E5CN-HTQ2M-500 AC100-240 E5CN-HTQ2MD-500 AC/DC24
Sortie courant E5CN-HTC2M-500 AC100-240 E5CN-HTC2MD-500 AC/DC24
Sortie de tension linéaire
E5CN-HTV2M-500 AC100-240 E5CN-HTV2MD-500 AC/DC24
Remarque : - Relais de sortie et d'alarme : 3 A / 250 Vc.a., durée de vie électrique : 100 000 opérations.
- Tension de sortie (impulsions) : 12 V, 21 mA (pour contrôler des relais statiques).
- Courant linéaire : 0(4) à 20 mA.
- Sortie de tension linéaire : 0 à 10 V.
Accessoires
Cartes en option E5CN-H
(un emplacement disponible dans chaque instrument)
Option Référence
Entrées d'événement E53-CNBN2
Entrées d'événement Sortie de contrôle 2
Tension (contrôle de relais statique)
Entrées d'événement Détection de dysfonctionnement de l'élément chauffant / du relais statique / surintensité de l'élément chauffant
E53-CNQBN2
E53-CNHBN2
Entrées d'événement Sortie transfert E53-CNBFN2
Communications RS-232C Sortie de contrôle 2
E53-CN01N2
Communications RS-232C
Tension (contrôle de relais statique)
E53-CNQ01N2
Communications RS-232C Détection de dysfonctionnement de
E53-CNH01N2
Communications RS-485
Communications RS-485 Sortie de contrôle 2
Tension (contrôle de relais statique)
l'élément chauffant / du relais statique /
surintensité de l'élément chauffant
E53-CN03N2
E53-CNQO3N2
Communications RS-485 Détection de dysfonctionnement de l'élément chauffant / du relais statique / surintensité de l'élément chauffant
Communications RS-485 Détection de dysfonctionnement de l'élément chauffant triphasé/du relais statique / surintensité de l'élément chauffant
E53-CNH03N2
E53-CNHH03N2
Sortie de contrôle 2
Tension (contrôle de relais statique)
Sortie transfert E53-CNQFN2
Sortie de contrôle 2
Tension (contrôle de relais statique)
Sortie de contrôle 2
Tension (contrôle de relais statique)
Détection de dysfonctionnement de l'élément chauffant / du relais statique / surintensité de l'élément chauffant
Détection de dysfonctionnement de l'élément chauffant triphasé/du relais statique / surintensité de l'élément chauffant
E53-CNQHN2
E53-CNQHHN2
529
E5_N-H/E5_N-HT Régulateurs avancés et multi-boucles
Méthode de
Sortie auxiliaire Sortie de
Dysfonctionnement Sortie transfert Référence (inclue l'indication de la tension d'alimentation)
contrôle
contrôle 1/2
de l'élément chauffant
Modèle de 96 × 96 mm Modèle de 48 × 96 mm
Basique 2 relais d'alarme non fourni,
2 emplacements non fourni,
2 emplacements
2 sorties de relais fournies
2 sorties de relais fournies
non fourni,
2 emplacements
non fourni,
2 emplacements
2 sorties de relais fournies
2 sorties de relais fournies
3 relais d'alarme non fourni,
2 emplacements
non fourni,
2 emplacements
2 sorties de relais fournies
2 sorties de relais fournies
Régulateur de valve 2 relais d'alarme 2 sorties de relais fournies
Monophasé E5AN-HAA2HBM-500 AC100-240 E5EN-HAA2HBM-500 AC100-240
E5AN-HAA2HBMD-500 AC/DC24 E5EN-HAA2HBMD-500 AC/DC24
E5AN-HSS2HBM-500 AC100-240 E5EN-HSS2HBM-500 AC100-240
E5AN-HSS2HBMD-500 AC/DC24 E5EN-HSS2HBMD-500 AC/DC24
Triphasé Sortie de 4 à 20 mA E5AN-HAA2HHBFM-500 AC100-240 E5EN-HAA2HHBFM-500 AC100-240
E5AN-HAA2HHBFMD-500 AC/DC24 E5EN-HAA2HHBFMD-500 AC/DC24
E5AN-HSS2HHBFM-500 AC100-240 E5EN-HSS2HHBFM-500 AC100-240
E5AN-HSS2HHBFMD-500 AC/DC24 E5EN-HSS2HHBFMD-500 AC/DC24
E5AN-HAA3BFM-500 AC100-240 E5EN-HAA3BFM-500 AC100-240
E5AN-HAA3BFMD-500 AC/DC24 E5EN-HAA3BFMD-500 AC/DC24
E5AN-HSS3BFM-500 AC100-240 E5EN-HSS3BFM-500 AC100-240
E5AN-HSS3BFMD-500 AC/DC24 E5EN-HSS3BFMD-500 AC/DC24
E5AN-HPRR2BM-500 AC100-240 E5EN-HPRR2BM-500 AC100-240
E5AN-HPRR2BMD-500 AC/DC24 E5EN-HPRR2BMD-500 AC/DC24
Sortie de 4 à 20 mA E5AN-HPRR2BFM-500 AC100-240 E5EN-HPRR2BFM-500 AC100-240
E5AN-HPRR2BFMD-500 AC/DC24 E5EN-HPRR2BFMD-500 AC/DC24
Programmateur SV (8 programmes
de 32 segments)
2 relais d'alarme non fourni,
2 emplacements
Monophasé E5AN-HTAA2HBM-500 E5EN-HTAA2HBM-500 AC100-240
E5AN-HTAA2HBMD-500 E5EN-HTAA2HBMD-500 AC/DC24
Triphasé Sortie de 4 à 20 mA E5AN-HTAA2HHBFM-500 E5EN-HTAA2HHBFM-500
E5AN-HTAA2HHBFMD-500 E5EN-HTAA2HHBFMD-500
3 relais d'alarme E5AN-HTAA3BFM-500 E5EN-HTAA3BFM-500
E5AN-HTAA3BFMD-500 E5EN-HTAA3BFMD-500
Programmateur SV
et régulateur de valve
2 relais d'alarme 2 sorties de relais fournies
E5AN-HTPRR2BM-500 E5EN-HTPRR2BM-500
E5AN-HTPRR2BMD-500 E5EN-HTPRR2BMD-500
Sortie de 4 à 20 mA E5AN-HTPRR2BFM-500 E5EN-HTPRR2BFM-500
E5AN-HTPRR2BFMD-500 E5EN-HTPRR2BFMD-500
Remarque : - Tous les E5EN-H / AN-H possèdent 2 entrées d'événement.
- Tous les E5EN-H / AN-H possèdent une entrée de point de consigne déporté de 4 à 20 mA.
Caractéristiques E5CN-H / EN-H / AN-H Cartes de sortie en option E5AN-H / EN-H
E5CN-H(T) E5EN-H(T) E5AN-H(T) Tension d'alimentation 100 à 240 Vc.a. 50 / 60 Hz ou 24 Vc.a., 50 / 60Hz 24 Vc.c. Entrée de capteur Thermocouple : K, J, T, E, L, U, N, R, S, B, W ou PL II
Thermomètre à résistance platine : Pt100 ou JPt100
Entrée de courant : 4 à 20 mA ou 0 à 20 mA Entrée tension : 1 à 5 V, 0 à 5 V ou 0 à 10 V
Mode de régulation ON / OFF, 2 PID et valve (PRR)
Précision Thermocouple : (± 0,1 % de la valeur indiquée ou ± 1 °C selon la valeur la plus élevée) ± chiffre max.
Thermomètre à résistance platine : ( ± 0,1 % de la valeur indi- quée ou ± 0,5 °C, selon la valeur la plus élevée) ± 1 chiffre max. Entrée analogique : ± 0,1 % pleine échelle ± 1 chiffre max.
Auto-réglage oui, sélection de limite de sortie à 40 % et 100 % MV. En cas de régulation chaud / froid : réglage automatique du gain de re- froidissement
Auto-adaptativité oui
RS-232C / RS-422 / RS-485 en option, CompoWayF ou Modbus sélectionnable
Entrée événement En option (entrée d'événement 2 standard dans EN-H / AN-H)
(2 emplacements disponibles dans les modèles E5_N-HAA__-500 : les modèles SS possèdent
2 modules de sortie relais statique fixes)
Option Référence Relais E53-RN Tension (impulsion) PNP 12 Vc.c. E53-QN Tension (impulsion) NPN 24 Vc.c. E53-Q3
Tension (impulsion) PNP 24 Vc.c. E53-Q4
Linéaire 4 à 20 mA E53-C3N Linéaire 0 à 20 mA E53-C3DN Linéaire 0 à 10 V E53-V34N Linéaire 0 à 5 V E53-V35N
Cartes en option E5AN-H / EN-H
(un emplacement disponible dans chaque instrument)
Option Référence
Communications RS-232C (CompoWay/F/Modbus) E53-EN01
Communications RS-422 (CompoWay-F/Modbus) E53-EN02
Port QLP
(connexion PC USB)
oui
Communications RS-485 (CompoWay-F/Modbus) E53-EN03
Entrée événement E53-AKB
Température ambiante –10 à 55 °C
Degré de protection IP
panneau avant
IP66
Options pour la série E5AN-H / EN-H
Option Référence
Période d'échantillonnage 60 ms
Tailles*1 en mm (L × H × P) 48 × 48 × 76,5 48 × 96 × 77,2 96 × 96 × 77,2
*1 Avec cache-bornes fixé
Câble de configuration USB pour PC E58-CIFQ1
Logiciel de configuration et de réglage pour PC
CX-Thermo EST2-2C-MV4
