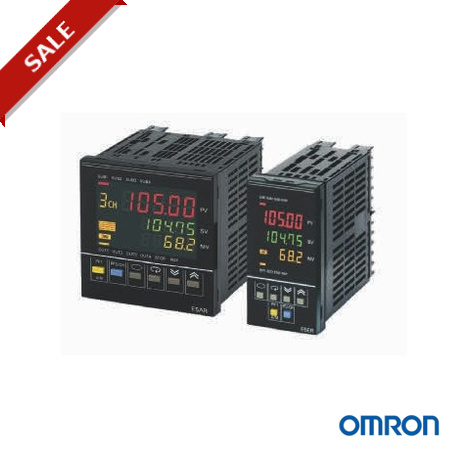

E5AR-CC43DWW-FLK 100-240 VAC
129535
OMRON
1
Disponible Expédition hui
4 Liens d'Événements 4 4 Sel corr. 4 Alarme. SPDT RS485
Température et processus > E5AR
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.

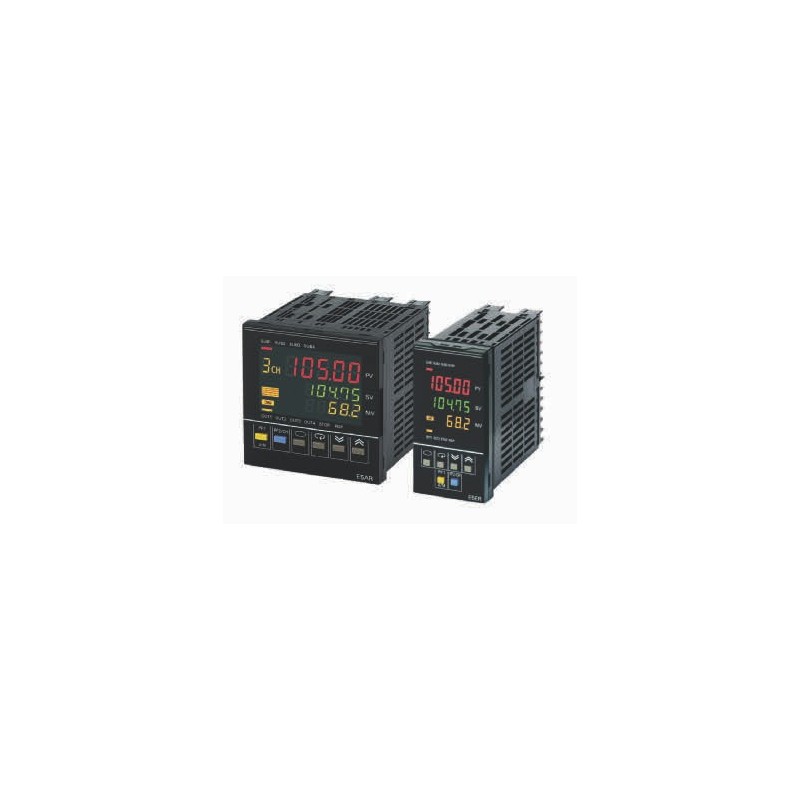

E5_R/E5_R-T Régulateurs avancés et multi-boucles
Rapide, précis et adapté aux besoins spécifiques de l'application
La série E5_R fournit des entrées de haute précision (0,01 °C pour Pt100)
et un temps de contrôle et d'échantillonnage de 50 ms pour ses quatre boucles. Sa capacité d'ajustement de réduction de dépassement de perturbation garantit un contrôle sûr et fiable.
• Une lecture claire et aisée grâce à un écran LCD lumineux haute technologie
• Polyvalence exceptionnelle – régulation multi-boucles, régulation en cascade et régulation de vanne
• Intégration simple avec DeviceNet, PROFIBUS ou Modbus
• Programmateur SV en option, 32 programmes avec 256 segments max.
Références
Fonction Boucles Entrée
Entrées
Nombre
Sorties Sorties
Communication Code de commande (96 × 96 mm)
analo- gique
d'événe- de sorties ment
AUX
100 à 240 Vc.a. 24 Vc.a. / c.c.
standard 1 1 2 2 QC, Q 4R – E5AR-Q4B AC100-240 E5AR-Q4B AC/DC24 standard 1 1 2 2 QC, Q 4R RS-485 E5AR-Q43B-FLK AC100-240V
standard 1 1 6 2 QC, Q 4R RS-485 E5AR-Q43DB-FLK AC100-240V
standard 1 1 6 4 QC, Q, C, C 4R RS-485 E5AR-QC43DB-FLK AC100-240 E5AR-QC43DB-FLK AC/DC24 standard 2 max. 2 4 2 QC, Q 4R RS-485 E5AR-Q43DW-FLK AC100-240V
standard 2 max. 2 4 4 QC, Q, QC, Q 4R RS-485 E5AR-QQ43DW-FLK AC100-240 E5AR-QQ43DW-FLK AC/24 standard 4 max. 4 4 4 QC, Q, QC, Q 4R RS-485 E5AR-QQ43DWW-FLK AC100-240V
standard 1 1 2 2 C, C 4R – E5AR-C4B AC100-240 E5AR-C4B AC/DC24 standard 1 1 2 2 C, C 4R RS-485 E5AR-C43B-FLK AC100-240V
standard 1 1 6 2 C, C 4R RS-485 E5AR-C43DB-FLK AC100-240V
standard 2 max. 2 4 2 C, C 4R RS-485 E5AR-C43DW-FLK AC100-240V
standard 4 max. 4 4 4 C, C, C, C 4R RS-485 E5AR-CC43DWW-FLK AC100-240 E5AR-CC43DWW-FLK AC/DC24 valve 1 1 + pot 4 2 R, R 4R – E5AR-PR4DF AC100-240 E5AR-PR4DF AC/DC24
valve 1 1 + pot 4 4 R, R, QC, Q 4R RS-485 E5AR-PRQ43DF-FLK AC100-240 E5AR-PRQ43DF-FLK AC/DC24 standard 1 1 2 2 QC, Q 4R DeviceNet E5AR-Q4B-DRT AC100-240V E5AR-Q4B-DRT AC24V standard 1 1 2 4 QC, Q, C, C 4R DeviceNet E5AR-QC4B-DRT AC100-240V E5AR-QC4B-DRT AC24V standard 2 max. 2 – 4 QC, Q, QC, Q 4R DeviceNet E5AR-QQ4W-DRT AC100-240V E5AR-QQ4W-DRT AC24V standard 1 1 2 2 C, C 4R DeviceNet E5AR-C4B-DRT AC100-240V E5AR-C4B-DRT AC24V standard 4 max. 4 – 4 C, C, C, C 4R DeviceNet E5AR-CC4WW-DRT AC100-240V
valve 1 1 + pot – 2 R, R 4R DeviceNet E5AR-PR4F-DRT AC100-240V E5AR-PR4F-DRT AC24V valve 1 1 + pot – 4 R, R, QC, Q 4R DeviceNet E5AR-PRQ4F-DRT AC100-240V E5AR-PRQ4F-DRT AC24V Programmateur SV 1 1 2 2 QC, Q 4R – E5AR-TQ4B AC100-240 E5AR-TQ4B AC/DC24
Programmateur SV 1 1 2 2 C, C 4R – E5AR-TC4B AC100-240 E5AR-TC4B AC/DC24
Programmateur SV 1 1 2 2 QC, Q 4R RS-485 E5AR-TQ43B-FLK AC100-240
Programmateur SV 1 1 2 2 C, C 4R RS-485 E5AR-TC43B-FLK AC100-240
Programmateur SV 1 1 10 2 QC, Q 10T RS-485 E5AR-TQE3MB-FLK AC100-240
Programmateur SV 1 1 10 2 C, C 10T RS-485 E5AR-TCE3MB-FLK AC100-240
Programmateur SV 1 1 10 4 QC, Q, C, C 10T RS-485 E5AR-TQCE3MB-FLK AC100-240V E5AR-TQCE3MB-FLK AC/DC24
Programmateur SV 2 max. 2 4 2 QC, Q 4R RS-485 E5AR-TQ43DW-FLK AC100-240
Programmateur SV 2 max. 2 4 2 C, C 4R RS-485 E5AR-TC43DW-FLK AC100-240
Programmateur SV 2 max. 2 8 4 QC, Q, QC, Q 10T RS-485 E5AR-TQQE3MW-FLK AC100-240 E5AR-TQQE3MW-FLK AC/DC24
Programmateur SV 4 max. 4 8 2 C, C, C, C 10T RS-485 E5AR-TCCE3MWW-FLK AC100-240 E5AR-TCCE3MWW-FLK AC/DC24
Programmateur SV 4 max. 4 8 4 QC, Q, QC, Q 10T RS-485 E5AR-TQQE3MWW-FLK AC100-240
Programmateur SV
+ valve
Programmateur SV
+ valve
1 1 + pot 4 2 R, R 4R – E5AR-TPR4DF AC100-240 E5AR-TPR4DF AC/DC24
1 1 + pot 8 4 R, R, QC, Q 10T RS-485 E5AR-TPRQE3MF-FLK AC100-240 E5AR-TPRQE3MF-FLK AC/DC24
Remarque • standard = régulation PID chaud et/ou froid, valve = positionnement de valve (relais haut / bas) (PRR)
• max 2 = 2 boucles chaud et / ou froid ou 1 boucle cascade, taux ou SP distant
• max 4 = 4 boucles chaud et / ou froid
• 1, 2 ou 4 = nombre d'entrées analogiques universelles 1 + pot = 1 universelle et 1 retour de valve
• QC = tension (impulsion) ou courant (commutateur), Q = tension (impulsion), C = courant, 4R = 4 relais à double pôle, 2T = deux sorties transistor NPN
531
E5_R/E5_R-T Régulateurs avancés et multi-boucles
Fonction Boucles Entrée
Entrées
Nombre de Sorties Sorties
Communication Code de commande (48 × 96 mm)
analo- gique
d'événe- sorties ment
AUX
100 à 240 Vc.a. 24 Vc.a. / c.c.
standard 1 1 2 2 QC+Q 4R – E5ER-Q4B AC100-240 E5ER-Q4B AC/DC24 standard 1 1 2 2 QC+Q 4R RS-485 E5ER-Q43B-FLK AC100-240V
standard 1 1 2 4 QC+Q+C+C 4R RS-485 E5ER-QC43B-FLK AC100-240 E5ER-QC43B-FLK AC/DC24 standard 1 1 6 2 QC+Q 2T RS-485 E5ER-QT3DB-FLK AC100-240V
standard 2 max. 2 4 2 QC+Q 2T RS-485 E5ER-QT3DW-FLK AC100-240 E5ER-QT3DW-FLK AC/DC24 standard 1 1 2 2 C+C 4R – E5ER-C4B AC100-240 E5ER-C4B AC/DC24 standard 1 1 2 2 C+C 4R RS-485 E5ER-C43B-FLK AC100-240V
standard 1 1 6 2 C+C 2T RS-485 E5ER-CT3DB-FLK AC100-240V
standard 2 max. 2 4 2 C+C 2T RS-485 E5ER-CT3DW-FLK AC100-240 E5ER-CT3DW-FLK AC/DC24 valve 1 1 + pot 4 2 R+R 2T – E5ER-PRTDF AC100-240 E5ER-PRTDF AC/DC24
valve 1 1 + pot – 4 R+R+QC+Q 4R RS-485 E5ER-PRQ43F-FLK AC100-240 E5ER-PRQ43F-FLK AC/DC24 standard 1 1 2 2 QC+Q 2T DeviceNet E5ER-QTB-DRT AC100-240V E5ER-QTB-DRT AC24V standard 2 max. 2 – 2 QC+Q 2T DeviceNet E5ER-QTW-DRT AC100-240V E5ER-QTW-DRT AC24V standard 1 1 2 2 C+C 2T DeviceNet E5ER-CTB-DRT AC100-240V E5ER-CTB-DRT AC24V standard 2 max. 2 – 2 C+C 2T DeviceNet E5ER-CTW-DRT AC100-240V E5ER-CTW-DRT AC24V
valve 1 1 + pot – 2 R+R 2T DeviceNet E5ER-PRTF-DRT AC100-240V E5ER-PRTF-DRT AC24V Programmateur SV 1 1 2 2 QC+Q 4R – E5ER-TQ4B AC100-240 E5ER-TQ4B AC/DC24
Programmateur SV 1 1 2 2 C+C 4R – E5ER-TC4B AC100-240 E5ER-TC4B AC/DC24
Programmateur SV 1 1 2 2 QC+Q 4R RS-485 E5ER-TQC43B-FLK AC100-240 E5ER-TQC43B-FLK AC/DC24
Programmateur SV 2 max. 2 4 2 QC+Q 2T RS-485 E5ER-TQT3DW-FLK AC100-240 E5ER-TQT3DW-FLK AC/DC24
Programmateur SV 2 max. 2 4 2 C+C 2T RS-485 E5ER-TCT3DW-FLK AC100-240 E5ER-TCT3DW-FLK AC/DC24
Programmateur SV
+ valve
Programmateur SV
+ valve
1 1 + pot 4 2 R+R 2T – E5ER-TPRTDF AC100-240 E5ER-TPRTDF AC/DC24
1 1 + pot – 3 R+R+QC 4R RS-485 E5ER-TPRQ43F-FLK AC100-240 E5ER-TPRQ43F-FLK AC/DC24
Remarque • standard = régulation PID chaud et/ou froid, valve = positionnement de valve (relais haut/bas) (PRR)
• max 2 = 2 boucles chaud et/ou froid ou 1 boucle cascade, taux ou SP distant
• max 4 = 4 boucles chaud et/ou froid
• 1, 2 ou 4 = nombre d'entrées analogiques universelles 1 + pot = 1 universelle et 1 retour de valve
• QC = tension (impulsion) ou courant (commutateur), Q = tension (impulsion), C = courant, 4R = 4 relais à double pôle, 2T = deux sorties transistor NPN
Accessoires
Capots de la borne Référence
Cache-bornes pour E5AR E53-COV14
Cache-bornes pour E5ER E53-COV15
Options pour E5_R/E5_R-T
Option Référence
Logiciel de configuration et de réglage pour PC CX-Thermo EST2-2C-MV4
Caractéristiques
Élément
Type d'entrée thermocouple K, J, T, E, L, U, N, R, S, B, W
Type d'entrée RTD Pt100
Type d'entrée linéaire mA, V
Mode de régulation Régulation 2 PID ou Tout Ou Rien
Précision ± 0,1 % pleine échelle
Auto-réglage oui
RS-485 en option Entrée événement en option Température ambiante –10 à 55 °C Degré de protection IP panneau avant IP66
Période d'échantillonnage 50 ms
Taille en mm (H x L x P) E5ER : 96 × 48 × 110
E5AR : 96 × 96 × 110
532
