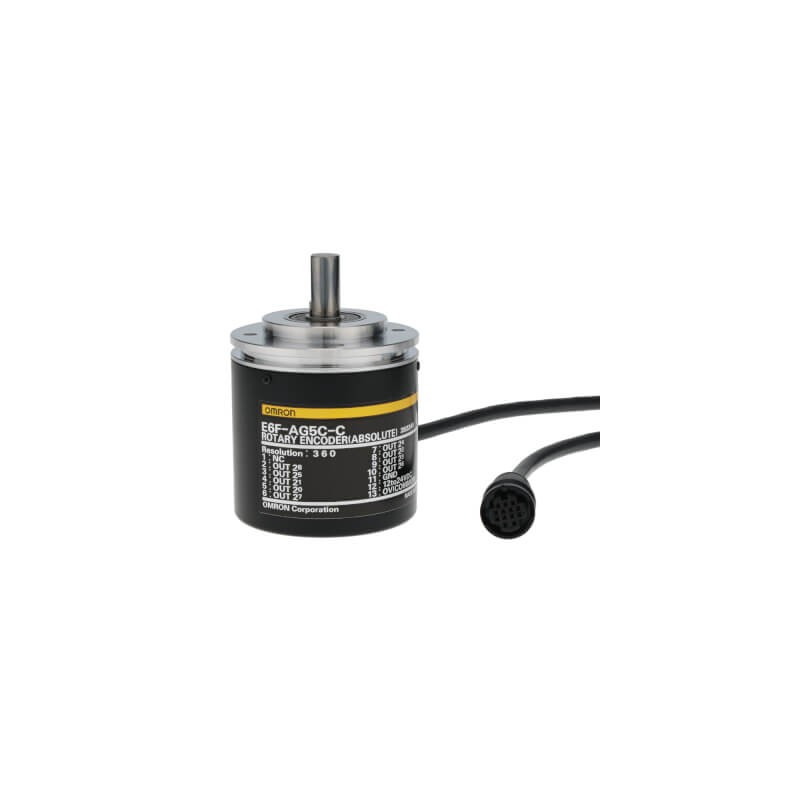

E6F-AG5C-C 256 2M E6F 1010M 145524 OMRON Connecteur NPN 12-24Vdc Gris Absolu 256cpr 2m

H8PS Programmateurs de cames
Programmateur de came compact et facile à utiliser
Le H8PS offre un fonctionnement grande vitesse à 1 600 tr/min et des réglages haute précision à 0,5 ° pour de nombreuses applications. Il possède un écran à cristaux
liquides haute visibilité à rétro-éclairage. Fonction de compensation d'avance d'angle pour la compensation des retards de sortie.
• 96 a 121,2H x 96L x 60,6 a 67,5 mm
• Montage sur panneau / rail DIN
• 24 Vc.c.
• 8, 16 et 32 sorties
• NPN / PNP 100 mA à 30 Vc.c.
Références
Nombre de sorties
Méthode d'installation Configurationde sortie Fonction de banque Taille en mm Référence
8 sorties Montage encastré Sortie transistor NPN Non 96 × 96 × 67,5 H8PS-8B
2 sorties transistor PNP H8PS-8BP Montage face avant / rail DIN Sortie transistor NPN 96 × 96 × 60,6 H8PS-8BF
2 sorties transistor PNP H8PS-8BFP
16 sorties Montage encastré Sortie transistor NPN Oui 96 × 96 × 67,5 H8PS-16B
2 sorties transistor PNP H8PS-16BP Montage face avant / rail DIN Sortie transistor NPN 121,2 × 96 × 60,6 H8PS-16BF
2 sorties transistor PNP H8PS-16BFP
32 sorties Montage encastré Sortie transistor NPN 96 × 96 × 67,5 H8PS-32B
2 sorties transistor PNP H8PS-32BP Montage face avant / rail DIN Sortie transistor NPN 121,2×96×60,6 H8PS-32BF
2 sorties transistor PNP H8PS-32BFP
Codeurs Accessoires
Type Résolution Longueur de câble Référence Economique 256 2 m E6CP-AG5C-C 256 2M Norme 256 1 m E6C3-AG5C-C 256 1M
2m E6C3-AG5C-C 256 2M
360 E6C3-AG5C-C 360 2M
720 E6C3-AG5C-C 720 2M Renforcé 256 2 m E6F-AG5C-C 256 2M
360 E6F-AG5C-C 360 2M
720 E6F-AG5C-C 720 2M
Nom Caractéristiques Référence
Câble de sortie distinct 2 m Y92S-41-200
Câble de sortie type connecteur 2 m E5ZE-CBL200
Logiciel de support CD-ROM H8PS-SOFT-V1
Câble USB A miniB, 2 m Y92S-40
Adaptateur d'entrée parallèle Deux unités peuvent fonctionner en Y92C-30 parallèle
Capot de protection Y92A-96B Capot étanche Y92A-96N Base de montage sur rail DIN Y92F-91
Accessoires codeur
Nom Caractéristiques Référence
Accouplement souple pour le E6CP
Accouplement souple pour le E6C3
Axe : 6 mm de dia. E69-C06B
Axe : 8 mm de dia. E69-C08B
Accouplement souple pour le E6F Axe : 10 mm de dia. E69-C10B
Câble d'extension : 5 m (identique pour E6CP, E6C3 et E6F)
E69-DF5
Caractéristiques
Tension d'alimentation nominale 24 Vc.c.
Entrées Entrée de codeur Modèles à 8 sorties : aucun modèles à 16 / 32 sorties : entrées de banque 1 / 2 / 4, entrée d’origine, entrée de démarrage
Entrées externes Signaux d'entrées Modèles à 8 sorties : aucun modèles à 16 / 32 sorties : entrées de banque 1 / 2 / 4, entrée d’origine, entrée de démarrage
Type d'entrée Entrée sans tension : impédance ON : 1 k max. (courant de fuite : environ 2 mA à 0 )
Tension résiduelle ON : 2 V max., impédance OFF : 100 k min., tension appliquée : 30 Vc.c. max. Largeur minimale du signal d'entrée : 20 ms
Nombre de banques 8 banques (pour les modèles 16 / 32 sorties uniquement)
Mode d'affichage LCD à transmission négative, 7 segments (affichage principal : 11 mm (rouge), affichage secondaire : 5,5 mm (vert))
Méthode de sauvegarde mémoire EEPROM (ré-écritures : 100 000 fois min.), conservation des données pendant 10 ans min.
Température ambiante de fonctionnement –10 à 55 °C(sans givrage ni condensation) Température de stockage –25 à 65 °C(sans givrage ni condensation) Humidité ambiante 25 à 85 %
Classe de protection Surface du panneau : IP 40, boîtier arrière : IP 20
Couleur du boîtier Gris clair (Munsell 5Y7 / 1)
