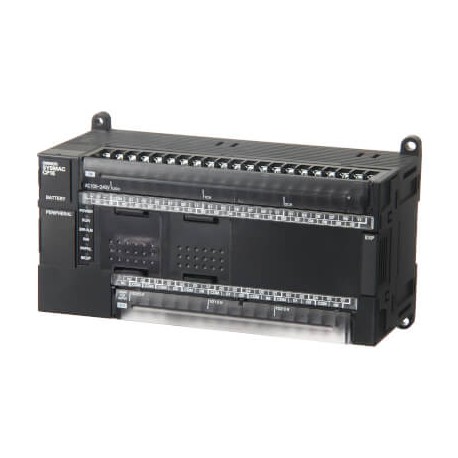

CP1E-N60DR-D 333296 OMRON Les systèmes de contrôle, CPU 36/24 Programme des données 8K 8K E / S DC Sorties r.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

CP1E-N60DR-D 333296 OMRON Les systèmes de contrôle, CPU 36/24 Programme des données 8K 8K E / S DC Sorties r..

CP1E-N60DR-D

333296

OMRON

Disponible

Expédition hui

Les systèmes de contrôle, CPU 36/24 Programme des données 8K 8K E / S DC Sorties relais

Plus de détails


Automates Programmables Industriels Apis

Automates programmables industriels (API) - Micro API - OMRON

Automates programmables industriels (API) - Micro API - UC CP1E - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$518.77
2+$511.22
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



UC CP1E Micro API
Maximum de fonctionnalités à moindre coût
La série CP1E d’Omron vise une solution d’automatisation « économique » tout en offrant les fonctionnalités nécessaires dont vous avez besoin pour contrôler des
applications relativement simples, incluant des fonctions de positionnement hors pair. Les CP1E sont disponibles avec 10, 14, 20, 30, 40 ou 60 E/S intégrées, et ils
peuvent être étendus avec un grand nombre de cartes d’extension CP1W, pour un
total de 180 points d’E/S. Ils utilisent un port USB standard pour la programmation et la surveillance. Les UC CP1E de type N possèdent un port de communication série
RS232 incorporé et offrent un port de communication série supplémentaire qui peut être utilisé pour connecter des variateurs de fréquence ou des régulateurs de
température. Comme la série CP1E est dotée de la même structure que les séries CP1L, CP1H, CJ et CS1, les programmes sont compatibles pour l’affectation de mémoire et les instructions.
Références
UC CP1E Entrée
Sortie
Points
Ports de
Fonctions
Type de
Alimentation Capacité
Capacité Capacité de
Vitesse
Référence
numé-
numé-
d’E/S max.
communication d’entrée / sortie
sortie
d’extension
du pro-
la mémoire
d’exécu-
rique
rique
(extensions incluses)
gramme de données
tion logique
Type E
6 4 10 – 5 entrées codeur
Relais 84 à 264 Vc.a. – 2K pas 2K mots 1,19 μs CP1E-E10DR-A
avec10 points d’E/S
(10 kHz)
4 interruptions /
compteurs
Transistor
(NPN)
Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-E10DR-D CP1E-E10DT-D
CP1E-E10DT1-D
Type E avec
14 points d’E/S
8 6 14 6 entrées codeur
(10 kHz)
Relais 84 à 264 Vc.a. CP1E-E14SDR-A
Type E avec
20 points d’E/S
12 8 20
6 interruptions /
compteurs
CP1E-E20SDR-A
Type E avec
30 points d’E/S
18 12 150 Jusqu’à
3 cartes
CP1E-E30SDR-A
Type E avec
40 points d’E/S
24 16 160
d’extension*1
CP1E-E40SDR-A
Type N avec
8 6 14 Port RS-232C 6 entrées codeur
Relais 84 à 264 Vc.a. – 8K pas 8K mots CP1E-N14DR-A
14 points d’E/S
(2 × 100 kHz,
4 × 10 kHz)
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
Transistor
(NPN) Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-N14DR-D CP1E-N14DT-D
CP1E-N14DT1-D
Type N avec
12 8 20 6 entrées codeur
Relais 84 à 264 Vc.a. CP1E-N20DR-A
20 points d’E/S
(2 × 100 kHz,
4 × 10 kHz)
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
Transistor
(NPN) Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-N20DR-D CP1E-N20DT-D
CP1E-N20DT1-D
Type NA avec
20 points d’E/S
et E/S
analogique
12 8 140 6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 entrées analogiques (1 / 6 000)
1 sortie analogique
(1 / 6 000)
Relais 84 à 264 Vc.a. Jusqu’à
3 cartes d’extension*1
CP1E-NA20DR-A
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
2 entrées analogiques (1 / 6 000)
1 sortie analogique
(1 / 6 000)
Transistor
(NPN)
Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-NA20DT-D CP1E-NA20DT1-D
22
UC CP1E Micro API
UC CP1E Entrée
Sortie
Points
Ports de
Fonctions
Type de
Alimentation Capacité
Capacité Capacité de
Vitesse
Référence
numé-
numé-
d’E/S max.
communication d’entrée / sortie
sortie
d’extension
du pro-
la mémoire
d’exécu-
rique
rique
(extensions incluses)
gramme de données
tion logique
Type N avec
18 12 150 Port RS-232C 6 entrées codeur
Relais 84 à 264 Vc.a. Jusqu’à
8K pas 8K mots 1,19 μs CP1E-N30DR-A
30 points d’E/S
(2 × 100 kHz,
4 × 10 kHz)
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
Transistor
(NPN)
Transistor
(PNP)
20,4 à
26,4 Vc.c.
3 cartes d’ex- tension*1
CP1E-N30DR-D CP1E-N30DT-D
CP1E-N30DT1-D
Port RS-232C Port RS-485 (semi-duplex)
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
Relais 84 à 264 Vc.a. CP1E-N30S1DR-A
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
Transistor
(NPN)
Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-N30S1DT-D CP1E-N30S1DT1-D
Type N avec
24 16 160 Port RS-232C 6 entrées codeur
Relais 84 à 264 Vc.a. CP1E-N40DR-A
40 points d’E/S
(2 × 100 kHz,
4 × 10 kHz)
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
Transistor
(NPN)
Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-N40DR-D CP1E-N40DT-D
CP1E-N40DT1-D
Port RS-232C Port RS-485 (semi-duplex)
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
Relais 84 à 264 Vc.a. CP1E-N40S1DR-A
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
Transistor
(NPN)
Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-N40S1DT-D CP1E-N40S1DT1-D
Type N avec
36 24 180 Port RS-232C 6 entrées codeur
Relais 84 à 264 Vc.a. CP1E-N60DR-A
60 points d’E/S
(2 × 100 kHz,
4 × 10 kHz)
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
Transistor
(NPN)
Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-N60DR-D CP1E-N60DT-D
CP1E-N60DT1-D
Port RS-232C Port RS-485 (semi-duplex)
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
Relais 84 à 264 Vc.a. CP1E-N60S1DR-A
6 entrées codeur
(2 × 100 kHz,
4 × 10 kHz)
2 sorties d’impul- sions (100 kHz)
Transistor
(NPN)
Transistor
(PNP)
20,4 à
26,4 Vc.c.
CP1E-N60S1DT-D CP1E-N60S1DT1-D
*1 Il n’existe aucune restriction quant à la combinaison possible des cartes d’extension CP1W. Toutes les cartes d’extension peuvent être combinées jusqu’au nombre maximum d’extensions.
Remarque : Le type CP1E E ne possède pas d’horloge en temps réel et est donc dépourvu de batterie. Le type N / NA possède une batterie en option pour l’horloge en temps réel.
Le type CP1E-N / NA possède 6 interruptions / compteurs.
Les types d’UC CP1E-NxxS1 ne prennent pas en charge les cartes série en option.
Accessoires
Type Remarques Référence
Câble de programmation USB Type mâle A à type mâle B (longueur : 1,8 m) CP1W-CN221
Carte RS-232C D-Sub, 9 broches, femelle (15 m max.) CP1W-CIF01
Carte RS-422A / 485 Bornier (50 m max.) CP1W-CIF11
Carte RS-422A / 485 en option (isolée) Bornier (500 m max.) CP1W-CIF12
Carte Ethernet en option 100 / 10Base-TX (Auto-MDIX) CP1W-CIF41*1
Batterie pour type CP1E-N / NA Pour conserver l’heure de l’horloge CP1W-BAT01
*1 Firmware v2.0 exclusivement.
23

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostrado8K PROG 2KDATA 36/24 E/S RELAIS VCC - OMRON - CP1E-N60DR-D - 333296French160 Kbytespdf1-mostrado8K PROG 2KDATA 36/24 E/S RELAIS VCC - OMRON - CP1E-N60DR-D - 333296
pdf1-8K PROG 2KDATA 36/24 E/S RELAIS VCC - OMRON - CP1E-N60DR-D - 333296English7 Mbytespdf1-mostrado8K PROG 2KDATA 36/24 E/S RELAIS VCC - OMRON - CP1E-N60DR-D - 333296
pdf2-mostrado8K PROG 2KDATA 36/24 E/S RELAIS VCC - OMRON - CP1E-N60DR-D - 333296English2 Mbytespdf1-mostrado8K PROG 2KDATA 36/24 E/S RELAIS VCC - OMRON - CP1E-N60DR-D - 333296
pdf2-8K PROG 2KDATA 36/24 E/S RELAIS VCC - OMRON - CP1E-N60DR-D - 333296English11 Mbytespdf1-mostrado8K PROG 2KDATA 36/24 E/S RELAIS VCC - OMRON - CP1E-N60DR-D - 333296
