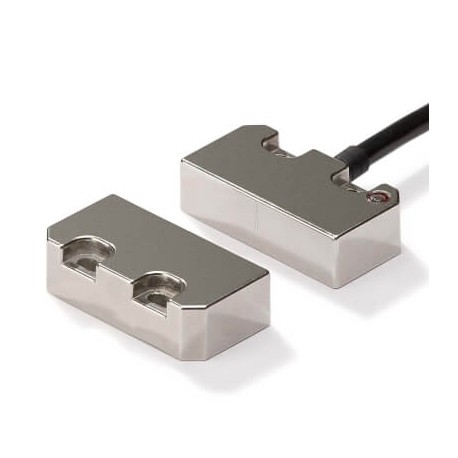

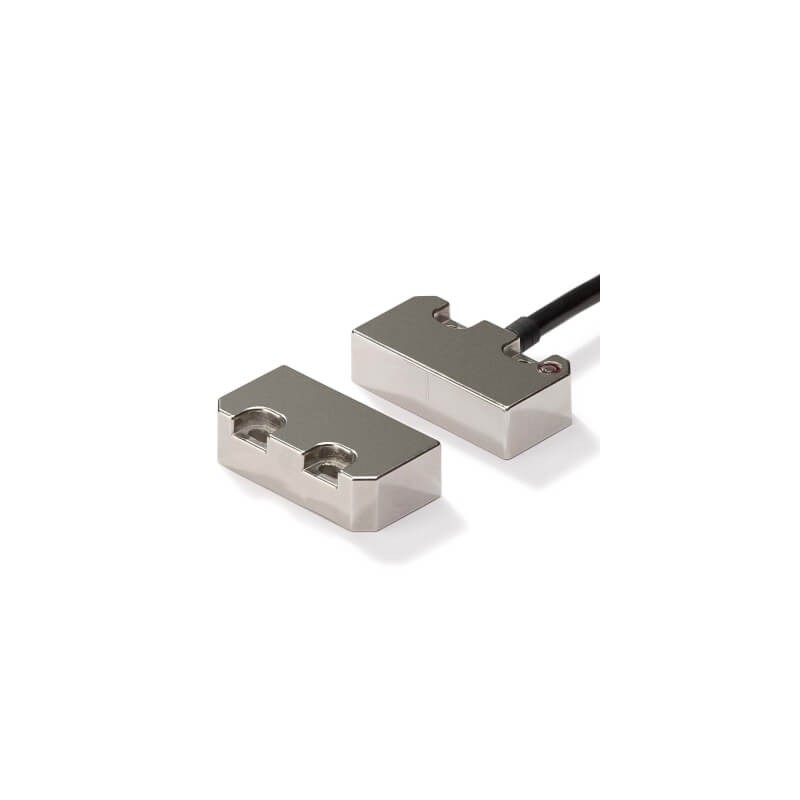

F3S-TGR-NSMC-21-05 231381 OMRON Produits de sécurité, Switch Seg. PLe Petit Métal Codif. 2NC + 1NO LED Câble.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

F3S-TGR-NSMC-21-05 231381 OMRON Produits de sécurité, Switch Seg. PLe Petit Métal Codif. 2NC + 1NO LED Câble..

F3S-TGR-NSMC-21-05

231381

OMRON

Disponible

Expédition hui

Produits de sécurité, Switch Seg. PLe Petit Métal Codif. 2NC + 1NO LED Câble 5M

Plus de détails


Sécurité

Sécurité. Interrupteurs pour portes de sécurité - Interrupteurs sans contact - OMRON

Sécurité. Interrupteurs pour portes de sécurité - Interrupteurs sans contact - F3S-TGR-N_C - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$118.01
2+$114.56
4+$111.76
6+$110.38
8+$109.63
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



F3S-TGR-N_C Interrupteurs pour portes de sécurité
Codage Hall sans contact pour la surveillance de l'état des portes de sécurité
Les interrupteurs sans contact à codage Hall surveillent l'état des portes de sécurité. Un boîtier en acier inoxydable est disponible pour répondre aux exigences élevées
en termes d'hygiène de l'industrie agro-alimentaire.
• Basé sur la technologie Hall
• Connexion en série de 3 interrupteurs maximum
• LED prenant en charge le diagnostic facile
• Fonctionne avec tous les contrôleurs de sécurité OMRON
• Fonctionnent sous des capots en acier inoxydable
• Pas de contact – pas d'abrasion – pas de particules
• Compensation des tolérances mécaniques
• Idéal pour le nettoyage haute pression, les processus CIP / SIP conformes à IP69K (types précâblés)
• Conforme aux catégories de sécurité jusqu'à PLe selon EN ISO13849-1
Références
Boîtier en polyester
Type Connexion par câble Configuration des contacts Référence
Capteurs allongés 5 m précâblé 2 NF / 1 NO F3S-TGR-NLPC-21-05
10 m précâblé F3S-TGR-NLPC-21-10
M12, 8 broches F3S-TGR-NLPC-21-M1J8
Capteurs de petite taille 5 m précâblé F3S-TGR-NSPC-21-05
10 m précâblé F3S-TGR-NSPC-21-10
M12, 8 broches F3S-TGR-NSPC-21-M1J8
Capteurs miniatures 5 m précâblé*1
F3S-TGR-NMPC-21-05
10 m précâblé*1 F3S-TGR-NMPC-21-10
M12, 8 broches*1 F3S-TGR-NMPC-21-M1J8
Capteurs en cylindre 5 m précâblé F3S-TGR-NBPC-21-05
10 m précâblé F3S-TGR-NBPC-21-10
M12, 8 broches F3S-TGR-NBPC-21-M1J8
*1 Sortie de câble sur le côté droit disponible en option pour les types F3S-TGR-NMPC. Ajouter « R » à la référence (par exemple, F3S-TGR-NMPC-21-05-R).
Boîtier en acier inoxydable
Type Connexion par câble Configuration des contacts Référence
Capteurs allongés 5 m précâblé 2 NF / 1 NO F3S-TGR-NLMC-21-05
10 m précâblé F3S-TGR-NLMC-21-10
M12, 8 broches F3S-TGR-NLMC-21-M1J8
Capteurs de petite taille 5 m précâblé F3S-TGR-NSMC-21-05
10 m précâblé F3S-TGR-NSMC-21-10
M12, 8 broches F3S-TGR-NSMC-21-M1J8
Capteurs en cylindre 5 m précâblé F3S-TGR-NBMC-21-05
10 m précâblé F3S-TGR-NBMC-21-10
M12, 8 broches F3S-TGR-NBMC-21-M1J8
439
F3S-TGR-N_C Interrupteurs pour portes de sécurité
Types hygiéniques et alimentaires
Type Connexion par câble Configuration des contacts Référence
Capteurs de petite taille 5 m précâblé 2 NF / 1 NO F3S-TGR-NSHC-21-05
10 m précâblé F3S-TGR-NSHC-21-10
M12, 8 broches F3S-TGR-NSHC-21-M1J8
Capteurs de petite taille (type alimentaire spécial) 5 m précâblé F3S-TGR-NSFC-21-05
10 m précâblé F3S-TGR-NSFC-21-10
M12, 8 broches F3S-TGR-NSFC-21-M1J8
Capteurs miniatures 5 m précâblé*1
F3S-TGR-NMHC-21-05
10 m précâblé*1 F3S-TGR-NMHC-21-10
M12, 8 broches*1 F3S-TGR-NMHC-21-M1J8
*1 Sortie de câble sur le côté droit disponible en option pour les types F3S-TGR-NMHC. Ajouter « R » à la référence (par exemple, F3S-TGR-NMHC-21-05-R).
Caractéristiques
Données mécaniques
Elément Référence Types en polyester Types en acier inoxydable
Commutation en série Jusqu'à 3 pcs.
Voyant LED – LED verte – Indication de fermeture du circuit de sécurité
Distance de fonctionnement*1
OFF  ON (Sao) Min. 8 mm / max. 10 mm
ON  OFF (Sar) Min. 12 mm / max. 22 mm
Vitesse d'approche de l'actionneur
Min. Max.
4 mm/s
1 000 mm/s
Température ambiante – –25 à 80 °C –25 à 105 °C
Protection d'étanchéité Câble volant
Connecteur M12
IP69K IP67
Matériau du câble Câble volant PVC, Ø 6 mm de diamètre extérieur
Connecteur M12 250 mm, PVC, Ø 6 mm de diamètre extérieur
Matériau du boîtier – Polyester noir Acier inoxydable 316
*1 Dépend du type. Consultez la fiche produit en ligne.
Données électriques
Elément Référence Types en polyester Types en acier inoxydable
Technologie de capteur – Hall Alimentation – 24 Vc.c. ± 15 % Consommation Max. 50 mA
Courant commuté Min. 10 mA, 10 Vc.c.
Charges nominales
Contacts NF Contacts NO
Max. 200 mA, 24 Vc.c.
200 mA, 24 Vc.c.
Type de sortie – Sortie électronique (sortie photocoupleur sans potentiel)
Normes approuvées
Normes EN certifiées par TÜV Rheinland
EN ISO13849-1
EN 62061
EN ISO 14119
EN 60204-1
EN/CEI 60947-5-3
UL 508, CSA C22.2
BS 5304
Conforme à EN 1088-1
440
F3S-TGR-N_C Interrupteurs pour portes de sécurité
Accessoires
Référence
Câbles 8 broches 2 m Y92E-M12PURSH8S2M-L
5m Y92E-M12PURSH8S5M-L
10 m Y92E-M12PURSH8S10M-L
25 m Y92E-M12PURSH8S25M-L Câble de connexion à connecteur en T Connecteur en T M12 pour types de connecteur M12 F39-TGR-NT
0,6 m, M12-8 broches Y92E-M12FSM12MSPURSH806M-L
2 m, M12-8 broches Y92E-M12FSM12MSPURSH82M-L
5 m, M12-8 broches Y92E-M12FSM12MSPURSH85M-L
10 m, M12-8 broches Y92E-M12FSM12MSPURSH810M-L Actionneurs pour F3S-TGR-NLPC F39-TGR-NLPC-A
pour F3S-TGR-NSPC F39-TGR-NSPC-A pour F3S-TGR-NMPC F39-TGR-NMPC-A pour F3S-TGR-NCPC F39-TGR-NCPC-A pour F3S-TGR-NWPC F39-TGR-NWPC-A pour F3S-TGR-NBPC F39-TGR-NBPC-A pour F3S-TGR-NLMC F39-TGR-NLMC-A pour F3S-TGR-NSMC F39-TGR-NSMC-A pour F3S-TGR-NBMC F39-TGR-NBMC-A pour F3S-TGR-NSHC F39-TGR-NSHC-A pour F3S-TGR-NSFC F39-TGR-NSFC-A
pour F3S-TGR-NMHC F39-TGR-NMHC-A
Vis de fixation Jeu de vis de sécurité Torx
(M4, 4× 30 mm, 4× 20 mm, 4× 10 mm rondelles et foret Torx inclus)
F39-TGR-N-SCREWS
Exemples de câblage (Connexion à tête unique)
G9SA
Application de capteur unique avec G9SA-301 (jusqu'à PLe selon EN ISO 13849-1)
+24 V GND
Démarrage
Actionneur magnétique
Capteur
F3S-TGR-NxxC
rouge bleu noir blanc jaune vert marron orange
Contact
NO
A1 A2
G9SA-301
T11
T12
T22
T21
T31
T32
Boucle d'asservissement
KM1
KM2
KM1
13 14 33 34
KM1 KM2
KM2
+Us M GND
441
