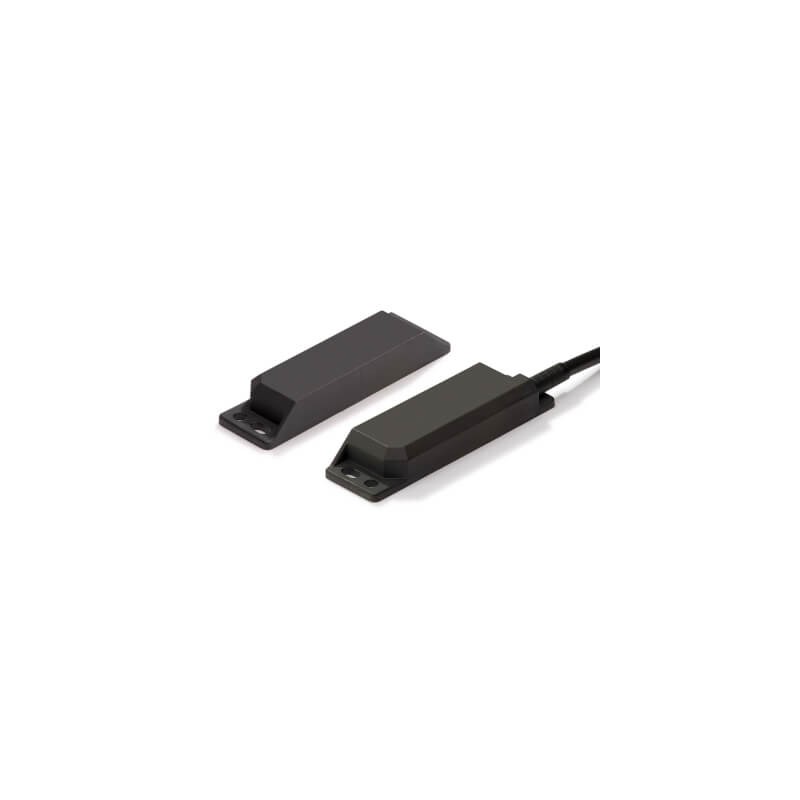

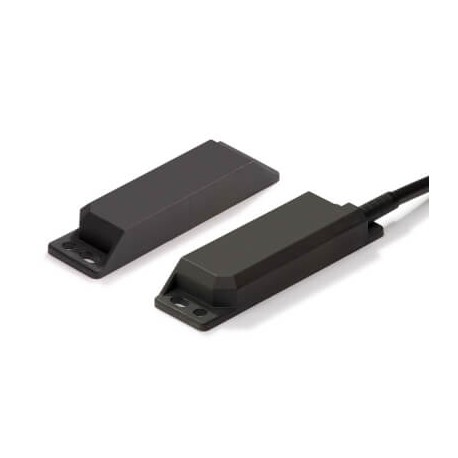

F3S-TGR-NLPR-21-10 231390 OMRON Produits de sécurité, Switch Seg. PLe Plast. 10m long Reed 2NC + 1NO Câble Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

F3S-TGR-NLPR-21-10 231390 OMRON Produits de sécurité, Switch Seg. PLe Plast. 10m long Reed 2NC + 1NO Câble

F3S-TGR-NLPR-21-10

231390

OMRON

Disponible

Expédition hui

Produits de sécurité, Switch Seg. PLe Plast. 10m long Reed 2NC + 1NO Câble

Plus de détails


Sécurité

Sécurité. Interrupteurs pour portes de sécurité - Interrupteurs sans contact - OMRON

Sécurité. Interrupteurs pour portes de sécurité - Interrupteurs sans contact - F3S-TGR-N_R - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$96.85
3+$92.39
5+$90.76
7+$89.82
10+$89.05
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



F3S-TGR-N_R Interrupteurs pour portes de sécurité
Interrupteurs à lames souples sans contact pour la surveillance de l'état des portes de sécurité
Références
Les interrupteurs à lames souples sans contact surveillent l'état des portes de sécurité. Un boîtier en acier inoxydable est disponible pour répondre aux exigences élevées
en termes d'hygiène de l'industrie agro-alimentaire.
• Basé sur la technologie de lame souple
• Connexion en série de 6 interrupteurs maximum
• Fonctionne avec tous les contrôleurs de sécurité Omron
• Fonctionnent sous des capots en acier inoxydable
• Pas de contact – pas d'abrasion – pas de particules
• Compensation des tolérances mécaniques
• Idéal pour le nettoyage haute pression, les processus CIP / SIP conformes à IP69K (types précâblés)
• Conforme aux catégories de sécurité jusqu'à PLe selon EN ISO13849-1
Boîtier en polyester
Type Connexion par câble Configuration des contacts Référence
Capteurs allongés 5 m précâblé 2NF / 1NO*1
F3S-TGR-NLPR-21-05
10 m précâblé F3S-TGR-NLPR-21-10
M12, 8 broches F3S-TGR-NLPR-21-M1J8
Capteurs de petite taille 5 m précâblé F3S-TGR-NSPR-21-05
10 m précâblé F3S-TGR-NSPR-21-10
M12, 8 broches F3S-TGR-NSPR-21-M1J8
Capteurs miniatures 5 m précâblé*2
2NF / 1NO*3
F3S-TGR-NMPR-21-05
10 m précâblé*2 F3S-TGR-NMPR-21-10
M12, 8 broches*2 F3S-TGR-NMPR-21-M1J8
Capteurs en cylindre 5 m précâblé F3S-TGR-NBPR-21-05
10 m précâblé F3S-TGR-NBPR-21-10
M12, 8 broches F3S-TGR-NBPR-21-M1J8
*1 2NF : 1 A, 250 Vc.a. / 1NF : 0,2 A, 24 Vc.c.
*2 Sortie de câble sur le côté droit disponible en option pour les types F3S-TGR-NMHR. Ajouter « R » à la référence (par exemple, F3S-TGR-NMPR-21-05-R).
*3 2NF : 0,5 A, 24 Vc.c. / 1NF : 0,2 A, 24 Vc.c.
Boîtier en acier inoxydable
Type Connexion par câble Configuration des contacts Référence
Capteurs allongés 5 m précâblé 2NF / 1NO*1
F3S-TGR-NLMR-21-05
10 m précâblé F3S-TGR-NLMR-21-10
M12, 8 broches F3S-TGR-NLMR-21-M1J8
Capteurs de petite taille 5 m précâblé F3S-TGR-NSMR-21-05
10 m précâblé F3S-TGR-NSMR-21-10
M12, 8 broches F3S-TGR-NSMR-21-M1J8
Capteurs en cylindre 5 m précâblé 2NF / 1NO*2
F3S-TGR-NBMR-21-05
10 m précâblé F3S-TGR-NBMR-21-10
M12, 8 broches F3S-TGR-NBMR-21-M1J8
*1 2NF : 1 A, 250 Vc.a. / 1NF : 0,2 A, 24 Vc.c.
*2 2NF : 0,5 A, 24 Vc.c. / 1NF : 0,2 A, 24 Vc.c.
442
F3S-TGR-N_R Interrupteurs pour portes de sécurité
Types hygiéniques et alimentaires
Type Connexion par câble Configuration des contacts Référence
Capteurs de petite taille 5 m précâblé 2NF / 1NO*1
F3S-TGR-NSHR-21-05
10 m précâblé F3S-TGR-NSHR-21-10
M12, 8 broches F3S-TGR-NSHR-21-M1J8
Capteurs de petite taille
(type alimentaire spécial)
5m précâblé F3S-TGR-NSFR-21-05
10 m précâblé F3S-TGR-NSFR-21-10
M12, 8 broches F3S-TGR-NSFR-21-M1J8
Capteurs miniatures 5 m précâblé*2
2NF / 1NO*3
F3S-TGR-NMHR-21-05
10 m précâblé*2 F3S-TGR-NMHR-21-10
M12, 8 broches*2 F3S-TGR-NMHR-21-M1J8
*1 2NF : 1 A, 250 Vc.a. / 1NF : 0,2 A, 24 Vc.c.
*2 Sortie de câble sur le côté droit disponible en option pour les types F3S-TGR-NMHR. Ajouter « R » à la référence (par exemple, F3S-TGR-NMHR-21-05-R).
*3 2NF : 0,5 A, 24 Vc.c. / 1NF : 0,2 A, 24 Vc.c.
Caractéristiques
Données mécaniques
Elément Référence Boîtier en plastique Boîtier en acier inoxydable
Commutation en série jusqu'à 6 pcs.
Distance de fonctionnement
OFF  ON (Sao) 10 mm Fermeture
ON  OFF (Sar) 20 mm* Ouverture
Vitesse d'approche de l'actionneur
Min. Max.
4 mm/s
1 000 mm/s
Température ambiante – –25 à 80 °C –25 à 105 °C
Protection d'étanchéité Câble volant
Connecteur M12
IP69K IP67
Matériau du câble Câble volant PVC, Ø 6 mm de diamètre extérieur
Connecteur M12 250 mm, PVC, Ø 6 mm de diamètre extérieur
Matériau du boîtier – Polyester noir Acier inoxydable 316
* max. 22 mm, suivant le type
Données électriques
Elément Référence Boîtier en plastique Boîtier en acier inoxydable
Voyant LED aucun
Temps d'ouverture des contacts
Résistance initiale des contacts
Max. 2 ms
Max. 500 m
Courant commuté Min. 1 mA, 10 Vc.c.
Normes approuvées
Normes EN certifiées par TÜV Rheinland
EN ISO13849-1
EN 60204-1
EN 62061
EN/CEI 60947-5-3
UL 508, CSA C22.2
BS 5304
Conforme à EN 1088-1
443
F3S-TGR-N_R Interrupteurs pour portes de sécurité
Accessoires
Référence
Câbles 8 broches 2 m Y92E-M12PURSH8S2M-L
5m Y92E-M12PURSH8S5M-L
10 m Y92E-M12PURSH8S10M-L
25 m Y92E-M12PURSH8S25M-L Actionneurs pour F3S-TGR-NLPR F39-TGR-NLPR-A
pour F3S-TGR-NSPR F39-TGR-NSPR-A pour F3S-TGR-NMPR F39-TGR-NMPR-A pour F3S-TGR-NCPR F39-TGR-NCPR-A pour F3S-TGR-NWPR F39-TGR-NWPR-A pour F3S-TGR-NBPR F39-TGR-NBPR-A pour F3S-TGR-NLMR F39-TGR-NLMR-A pour F3S-TGR-NSMR F39-TGR-NSMR-A pour F3S-TGR-NBMR F39-TGR-NBMR-A pour F3S-TGR-NSHR F39-TGR-NSHR-A pour F3S-TGR-NSFR F39-TGR-NSFR-A
pour F3S-TGR-NMHR F39-TGR-NMHR-A
Vis de fixation Jeu de vis de sécurité Torx
(M4, 4 × 30 mm, 4 × 20 mm, 4 × 10 mm rondelles et foret Torx inclus)
F39-TGR-N-SCREWS
Rondelle (8 mm, jeu de 2 pièces)*1
pour capteurs allongés F39-TGR-NLR-SPACER pour petits capteurs F39-TGR-NSR-SPACER pour capteurs miniatures F39-TGR-NMR-SPACER pour capteurs longs F39-TGR-NLR-SPACER pour capteurs larges F39-TGR-NWR-SPACER
*1 Des rondelles sont nécessaires pour éviter les influences si l'interrupteur est fixé sur une surface ferromagnétique (influences CEM, diminution de la distance de commutation, par exemple).
Exemples de câblage (Connexion à tête unique)
G9SA
Application de capteur unique avec G9SA-301 (jusqu'à PLe selon EN ISO 13849-1)
+24 V GND
Démarrage
Actionneur magnétique
Capteur
F3S-TGR-NxxR
jaune
vert
Sortie auxiliaire pour indication (option)
A1 A2
T31
G9SA-301
Boucle d'asser- vissement
KM1
KM2
noir blanc rouge bleu
T22
T21
T12
T11
T32
KM1
13 14
33 34
KM2
KM1 KM2
+Us M GND
444
