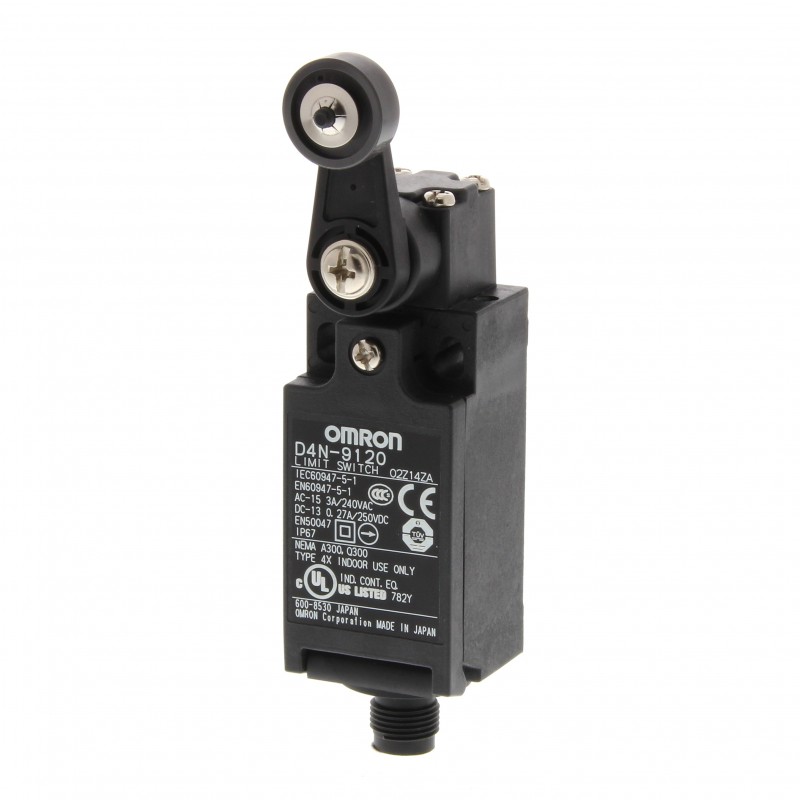

D4N-9120 170097 OMRON Produits de sécurité, connecteur plastique 1NF / 1NO M12 Brusca Roldana Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

D4N-9120 170097 OMRON Produits de sécurité, connecteur plastique 1NF / 1NO M12 Brusca Roldana

D4N-9120

170097

OMRON

Disponible

Expédition hui

Produits de sécurité, connecteur plastique 1NF / 1NO M12 Brusca Roldana

Plus de détails


Fins Courses Interrupteurs Position

Capteurs mécaniques / Interrupteur de position - Interrupteurs de position - OMRON

Capteurs mécaniques / Interrupteur de position - Interrupteurs de position - D4N - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$40.68
6+$37.28
11+$36.48
16+$36.06
22+$35.74
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



D4N Interrupteurs de fin de course
Fin de course avec boîtier en plastique
La gamme D4N d’interrupteurs de position dans des boîtiers en plastique constitue la solution idéale pour toutes les applications de détection de position mécanique
standard, qu’il s’agisse d’applications sures ou à risque.
• Mécanisme d’ouverture directe et homologation par organisme notifié
• Boîtie en plastique robuste avec double isolation
• Large palette d’actionneurs
• Connecteurs M12 ou bornier avec conduit M20
Références
Type d’actionneur Mode de connexion Référence*1
1NC / 1NO (action rapide)
1NC / 1NO (action lente) 2NC (action lente) 2NC / 1NO (action lente)
Levier à galet
(levier et galet en résine)
Référence Référence Référence Référence
M20 D4N-4120 D4N-4A20 D4N-4B20 D4N-4C20
Connecteur M12 D4N-9120 D4N-9A20 D4N-9B20 –
Plongeur M20 D4N-4131 D4N-4A31 D4N-4B31 – Connecteur M12 D4N-9131 D4N-9A31 D4N-9B31 –
Plongeur à galet M20 D4N-4132 D4N-4A32 D4N-4B32 D4N-4C32
Connecteur M12 D4N-9132 D4N-9A32 D4N-9B32 –
Levier à sens d’attaque horizontal M20 D4N-4162 D4N-4A62 D4N-4B62 D4N-4C62
Connecteur M12 D4N-9162 D4N-9A62 D4N-9B62 – Levier à sens d’attaque vertical M20 D4N-4172 D4N-4A72 D4N-4B72 –
Levier à galet réglable, verrou de forme
(levier en métal, galet en résine)
Levier à galet réglable, verrou de forme
(levier en métal, galet en caoutchouc)
M20 D4N-412G D4N-4A2G D4N-4B2G – Connecteur M12 D4N-912G D4N-9A2G D4N-9B2G – M20 D4N-412H D4N-4A2H D4N-4B2H –
Connecteur M12 D4N-912H D4N-9A2H D4N-9B2H –
Interrupteurs avec contacts MBB
Les contacts MBB (Make Before Break = fermeture avant ouverture) ont une structure à chevauchement, de telle manière que le contact normalement ouvert (NO) se ferme avant l’ouverture du contact normalement fermé (NC).
Type d’actionneur Mode de connexion Référence*1
1NC / 1NO (action lente) 2NC / 1NO (action lente)
Levier à galet
(levier et galet en résine)
M20 D4N-4E20 D4N-4F20
Connecteur M12 D4N-9E20 –
Plongeur à galet M20 D4N-4E32 D4N-4F32
Connecteur M12 D4N-9E32 –
Levier à sens d’attaque horizontal M20 D4N-4E62 D4N-4F62
Connecteur M12 D4N-9E62 –
*1 Les contacts NF sont équipés du mécanisme d’ouverture directe agréé.
286
D4N Interrupteurs de fin de course
Caractéristiques
Durée de vie*1
Vitesse de fonctionnement
Mécanique 15 000 000 opérations min.*2
Électrique 500 000 opérations min. pour une charge résistive de 3 A à 250 Vc.a.
300 000 opérations min. pour une charge résistive de 10 A à 250 Vc.a.
Levier à galet 1 mm/s à 0,5 m/s
Fréquence de fonctionnement 30 opérations / minute max.
Charge minimum applicable Charge résistive de 1 mA à 5 Vc.c. (valeur de référence du niveau N)
Protection contre les décharges électriques Classe II (double isolation)
Degré de pollution (environnement de fonctionnement) 3 (EN60947-5-1)
Distance entre les contacts Action rapide : 2 x 0,5 mm min
Action lente : 2 x 2 mm min.
Courant de court-circuit conditionnel 100 A (EN60947-5-1) Courant thermique nominal à l’air libre (Ith) 10 A (EN60947-5-1) Température ambiante Fonctionnement –30 °C à 70 °C sans givrage Classe de protection IP67 (EN60947-5-1)
*1 La durée de vie est calculée en fonction d’une température ambiante de 5 °C à 35 °C et d’une humidité ambiante de 40 à 70 %.
*2 10 000 000 d’opérations min. pour actionneur avec levier à fourche.
Contact 1NO / 1NC (action rapide)
Si un dépôt de métal se dépose entre les contacts NC, ils peuvent être éloignés par la force de cisaillement et la résistance à la rupture générées lorsque la partie B de la came de sécurité ou du poussoir s’engage dans la partie A de la languette de contact
mobile. Lorsque le poussoir ou la came de sécurité se déplace dans la direction indiquée par la flèche, l’interrupteur de fin de course s’ouvre.
1. Quand un dépôt de métal se produit. 2. Quand les contacts sont en train d’être écartés.
Contact mobile
La came de sécurité
3. Quand les contacts sont complètement écartés.
Lame de contact amovible
Contact fixe (NC)
Plongeur
Came de sécurité
pousse directement sur la lame de contact mobile.
Contact 1NC / 1NO (action lente) Contact 2NC (action lente)
Contact fixe (NC)
Contact fixe (NC)
Ressort de contact
Ressort de retour
Contact mobile
Plongeur
Ressort de contact
Ressort de retour
Contact mobile
Plongeur
Contact fixe (NO)
Contacts NF conformes à la norme EN60947-5-1 relative à l’ouverture directe
Lors du dépôt du métal, les contacts sont écartés l’un de l’autre par l’introduction du poussoir.
est marqué sur le produit pour indiquer l’ouverture directe.
287
