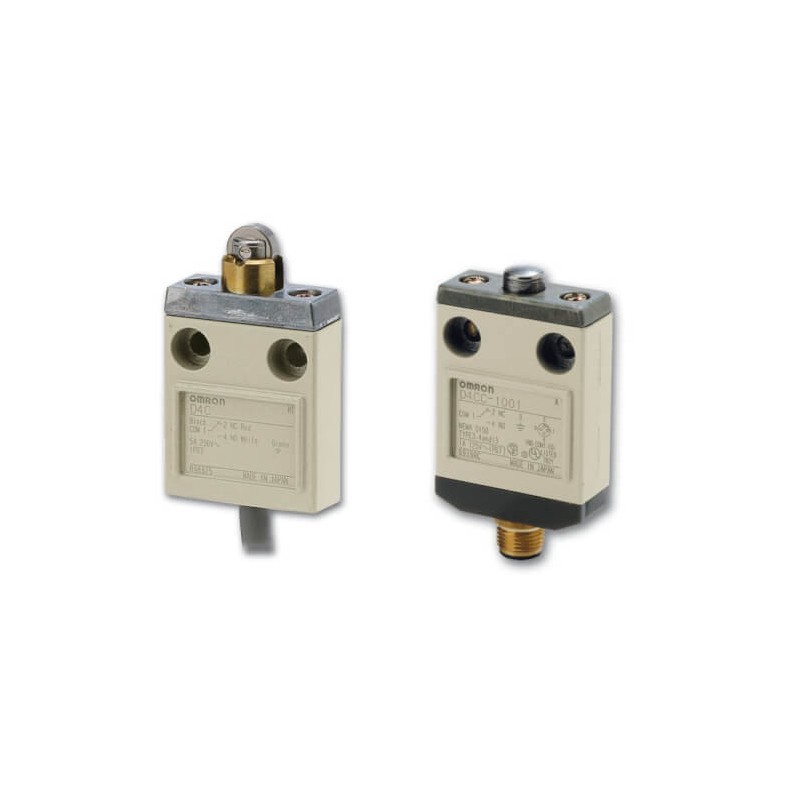

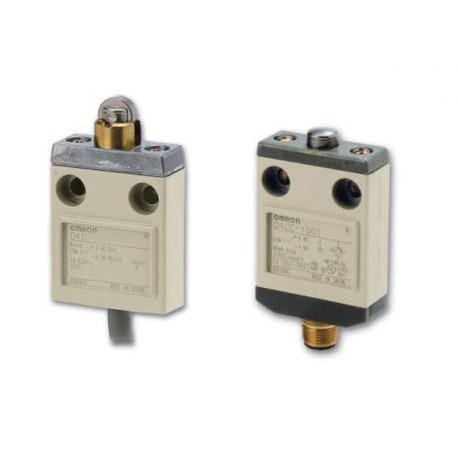

D4C-1233 134465 OMRON Carrière finale industrielle / Commutateurs, plan Etanche tourné 90 scellé rouleau plo.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

D4C-1233 134465 OMRON Carrière finale industrielle / Commutateurs, plan Etanche tourné 90 scellé rouleau plo..

D4C-1233

134465

OMRON

Disponible

Expédition hui

Carrière finale industrielle / Commutateurs, plan Etanche tourné 90 scellé rouleau plongeur

Plus de détails


Fins Courses Interrupteurs Position

Capteurs mécaniques / Interrupteur de position - Interrupteurs de position - OMRON

Capteurs mécaniques / Interrupteur de position - Interrupteurs de position - D4C - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$72.28
4+$67.93
7+$66.63
10+$65.91
13+$65.45
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



D4C Interrupteurs de fin de course
Interrupteur de position compact dans un boîtier métallique
Le boîtier plat et compact de 16 mm rend la gamme D4C d’interrupteurs de position très populaires pour toutes les applications standard, mais en particulier lorsque
l’espace d’installation est limité ou lorsque des boîtiers protubérants risquent
d’interférer avec le fonctionnement de la machine. La conception à triple joint, le boîtier métallique robuste et les pièces amovibles de fabrication précise
garantissent une longue durée de vie dans des environnements standard ou graisseux
(modèles spéciaux).
• Taille compacte plat 16 mm
• Boîtier métallique robuste
• Modèles avec connecteur M12 ou câble VCTF résistant à l’huile
Informations pour la commande
Type d’actionneur Plage de charge
(Vc.c.)*1
Voyant LED de fonctionnement Mode de connexion Référence
0,8 W à 60 W max Non Oui
Plongeur n ■ – ■ *2
D4CC-3001
3m D4C-1201
– ■ ■ D4CC-4001
3m D4C-3201
Poussoir étanche ■ – ■ D4CC-3031
3m D4C-1231
– ■ ■ D4CC-4031
3m D4C-3231
Poussoir avec montage M14 ■ – ■ D4CC-3041
3m D4C-1241
– ■ ■ D4CC-4041
3m D4C-3241
Plongeur à galet ■ – ■ D4CC-3002
3m D4C-1202
– ■ ■ D4CC-4002
3m D4C-3202
Plongeur à galet étanche ■ – ■ D4CC-3032
3m D4C-1232
– ■ ■ D4CC-4032
3m D4C-3232
Plongeur à galet avec installation M14 ■ – ■ D4CC-3042
3m D4C-1242
– ■ ■ D4CC-4042
3m D4C-3242
Plongeur à galet transversal ■ – ■ D4CC-3003
3m D4C-1203
– ■ ■ D4CC-4003
3m D4C-3203
Plongeur à galet 90 ° étanche ■ – ■ D4CC-3033
3m D4C-1233
– ■ ■ D4CC-4033
3m D4C-3233
Plongeur à galet transversal avec installation M14
■ – ■ D4CC-3043
3m D4C-1243
– ■ ■ D4CC-4043
3m D4C-3243
Levier à galet ■ – ■ D4CC-3024
3m D4C-1220
– ■ ■ D4CC-4024
3m D4C-3220
Tige à ressort ■ – ■ D4CC-3050
3m D4C-1250
– ■ ■ D4CC-4050
3m D4C-3250
*1 Voir la fiche technique pour plus d’informations sur le courant max. par tension nominale et sur le type de charge. Des modèles pour micro-charge avec 5 mW à 0,8 W sont disponibles.
Pour commander, reportez-vous à la fiche technique complète.
*2 Des modèles précâblés avec câble PVC de 30 cm et fiche M12 (câble torsadé) sont disponibles. Contactez votre revendeur OMRON.
292
D4C Interrupteurs de fin de course
Caractéristiques
Tension et courant nominal
Référence Tension
Courant
Charge non inductive Charge inductive Courant d’appel Plage de charge
nominale
nominal*1
Charge résistive Lampe Charge inductive Moteur
NC NO NC NO NC NO NC NO NC NO
applicable
(5 à 30 Vc.c.)
D4C-1@@@ 125 Vc.a. 5 A 5A 1,5A 0,7 A 3A 3A 2,5 A 1,3A 20 A
10 A –
250 Vc.a. 2A 5 A 5A 1A 0,5 A 2A 2A 1,5 A 0.8A
max.
max.
8 Vc.c. 5 A 5A 2A 2 A 5A 4A 3 A 3A 0,8W à 60W
14 Vc.c. 5 A 5 A 2 A 2 A 4 A 4 A 3 A 3 A
30 Vc.c. 2 A 4 A 4 A 2 A 2 A 3 A 3 A 3 A 3 A
125 Vc.c. 0,4 A 0,4 A 0,05 A 0,05 A 0,4 A 0,4 A 0,05 A 0,05 A –
250 Vc.c. 0,2 A 0,2 A 0,03 A 0,03 A 0,2 A 0,2 A 0,03 A 0,03 A
D4C-3@@@ 30 Vc.c. 2 A 4 A 4 A 2 A 2 A 3 A 3 A 3 A 3 A 0,8 W à 60 W
D4CC-3@@@
D4CC-4@@@
30 Vc.c. 1 A 1 A 1 A 1 A 1 A 1 A 1 A 1 A 1 A 5 A max. 2,5 A
max
0,8 W à 30 W
D4C-6@@@ 30 Vc.c. 0,1 A 0,1 A 0,1 A – – 20 A
max.
*1 Pour les types à câble D4C, ces valeurs nominales sont certifiées par TÜV Rheinland conformément à la norme EN60947-5-1 (fichier n° R9451333).
10 A
max.
5 mW à 0,8W
Caractéristiques générales
Élément D4C-_ (types à câble) D4CC-_ (types à connecteur)
Durée de vie*1
Mécanique 10 000 000 opérations min.
Électrique 200 000 opérations min.
Fréquence de fonctionnement Mécanique 120 opérations / minute
Électrique 30 opérations / minute
Voyant LED D4C-3_, D4C-6_, D4CC-4_ : voyant de fonctionnement (rouge)
Le voyant de fonctionnement se désactive lorsque l'interrupteur fonctionne*2
Température ambiante Fonctionnement –10 °C à 70 °C (sans givre)
Classe de protection IEC 60529 : IP67
*1 Les valeurs sont calculées à une température de fonctionnement comprise entre 5 °C et 35 °C et à une humidité de fonctionnement comprise entre 40 % et 70 %.
*2 Des modèles où le voyant de service s’active lorsque l’interrupteur fonctionne sont disponibles en ajoutant « -B » à la référence. Veuillez contacter votre revendeur OMRON pour plus d’infos sur la disponibilité.
293

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoFDC PLAT 1RT 5A250VCA PLONG GALET - OMRON - D4C-1233 - 134465French321 Kbytespdf1-mostradoFDC PLAT 1RT 5A250VCA PLONG GALET - OMRON - D4C-1233 - 134465
pdf2-mostradoFDC PLAT 1RT 5A250VCA PLONG GALET - OMRON - D4C-1233 - 134465English2 Mbytespdf1-mostradoFDC PLAT 1RT 5A250VCA PLONG GALET - OMRON - D4C-1233 - 134465
