D4B-4A11N 103702 OMRON Produits de sécurité, Metallic DPDB-2NC M20 Roldana Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

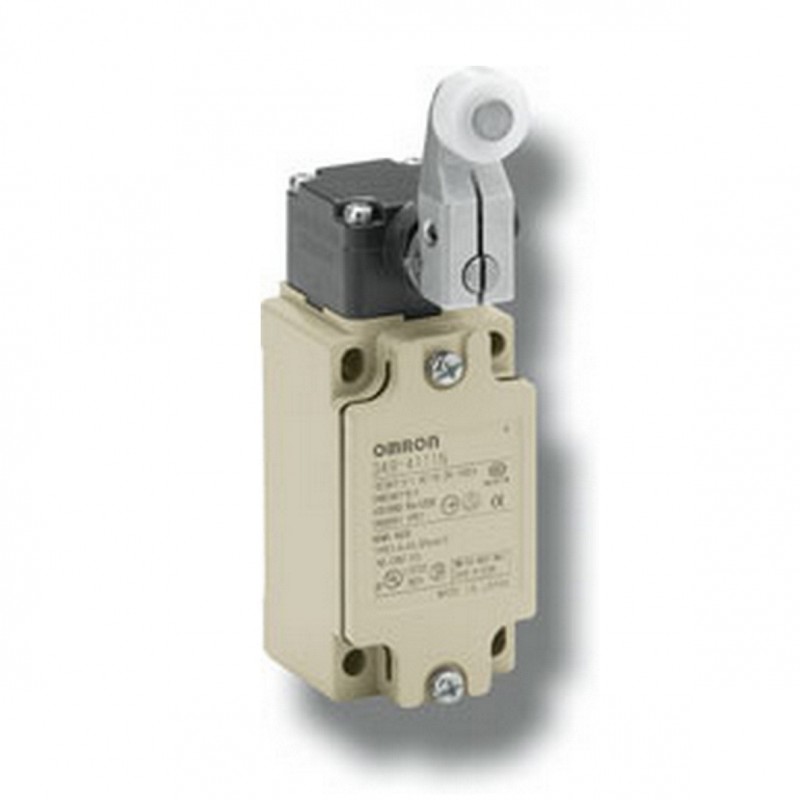

D4B-4A11N 103702 OMRON Produits de sécurité, Metallic DPDB-2NC M20 Roldana

D4B-4A11N

103702

OMRON

Disponible

Expédition hui

Produits de sécurité, Metallic DPDB-2NC M20 Roldana

Plus de détails


Fins Courses Interrupteurs Position

Sécurité. Interrupteurs de position de sécurité - Fin de course de sécurité avec boîtier métallique - OMRON

Sécurité. Interrupteurs de position de sécurité - Fin de course de sécurité avec boîtier métallique - D4B - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$53.34
5+$49.44
9+$48.42
13+$47.87
18+$47.45
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



D4B Interrupteurs de fin de course
Fin de course avec boîtier métallique
La gamme D4B d’interrupteurs de position dans des boîtiers métalliques robustes conviennent pour les applications sures ou à risque grâce à leur mécanisme
d’ouverture directe et à l’homologation TÜV. En outre, grâce à la plage de
températures étendue et à la durée de vie prolongée du commutateur mécanique,
le D4B constitue la solution idéale pour toutes les applications, des environnements
standard aux environnements difficiles et pour une flexibilité optimale en matière de préférences d’installation et de connectivité.
• Mécanisme d’ouverture directe et homologation par organisme notifié
• Boîtier métallique robuste et durée de vie prolongée du commutateur mécanique
(modèles à action rapide)
• Bornier pour câblage direct
Références
Type d’actionneur Mode de connexion Référence*1
1NC / 1NO (action rapide) 1NC / 1NO (action lente) 2NC (action lente)
Levier à galet*2
Bornier avec conduit M20*3
D4B-4111N D4B-4511N D4B-4A11N
Levier à galet réglable D4B-4116N D4B-4516N D4B-4A16N
Tige réglable D4B-4117N D4B-4517N D4B-4A17N Plein D4B-4170N D4B-4570N D4B-4A70N
Galet D4B-4171N D4B-4571N D4B-4A71N
Tige à ressort D4B-4181N*4 – –
Tige en plastique D4B-4187N*4 – –
*1 Les contacts NF sont équipés du mécanisme d’ouverture directe agréé.
*2 Pour les modèles avec galets en acier inoxydable et résistance aux températures de -40 °C, reportez-vous à WL-_-TC.
*3 Des modèles avec conduit G1/2 ou 1/2"14NPT sont disponibles. Pour commander, reportez-vous à la fiche technique complète. Pour les modèles à conduit PG13.5 destinés aux applications à risque, veuillez contacter votre revendeur OMRON.
*4 Aucun mécanisme d’ouverture directe.
Caractéristiques
Élément Action rapide Action lente
Durée de vie*1
Mécanique 30 000 000 d’opérations min. 10 000 000 d’opérations min.
Electrique 500 000 opérations min. (à une charge résistive de 250 Vc.a. et 10 A)
Vitesse de fonctionnement 1 mm/s à 0,5 m/s
Fréquence de fonctionnement
Mécanique 120 opérations / minute
Electrique 30 opérations / minute
Fréquence nominale 50 / 60 Hz
Résistance du contact 25 m max. (valeur initiale)
Degré de pollution (environnement de fonctionnement)
3 (EN60947-5-1)
Courant de court-circuit conditionnel 100 A (EN60947-5-1) Courant thermique enfermé conventionnel (Ith) 20 A (EN60947-5-1) Protection contre les décharges électriques Classe I (avec borne à la terre) Température ambiante Fonctionnement –40 °C à 80 °C (sans givre)*2
Classe de protection IP67 (EN60947-5-1)
*1 Les valeurs sont calculées en fonction d’une température ambiante de 5 °C à 35 °C et d’une humidité ambiante de 40 à 70 %.
*2 –25 °C à 80 °C pour l’actionneur à tige flexible.
288
D4B Interrupteurs de fin de course
Contact 1NO / 1NC (action rapide)
Si un dépôt de métal se dépose entre les contacts NC, ils peuvent être éloignés par la force de cisaillement et la résistance à la rupture générées lorsque la partie B de la came de sécurité ou du poussoir s’engage dans la partie A de la languette de contact
mobile. Lorsque le poussoir ou la came de sécurité se déplace dans la direction indiquée par la flèche, l’interrupteur de fin de course s’ouvre.
1. Quand un dépôt de métal se produit. 2. Quand les contacts sont en train d’être écartés.
Contact mobile
La came de sécurité
3. Quand les contacts sont complètement écartés.
Lame de contact amovible
Contact fixe (NC)
Plongeur
Came de sécurité
pousse directement sur la lame de contact mobile.
Contact 1NC / 1NO (action lente) Contact 2NC (action lente)
Contact fixe (NC)
Contact fixe (NC)
Ressort de contact
Ressort de retour
Contact mobile
Plongeur
Ressort de contact
Ressort de retour
Contact mobile
Plongeur
Contact fixe (NO)
Contacts NF conformes à la norme EN60947-5-1 relative à l’ouverture directe
Lors du dépôt du métal, les contacts sont écartés l’un de l’autre par l’introduction du poussoir.
est marqué sur le produit pour indiquer l’ouverture directe.
289
