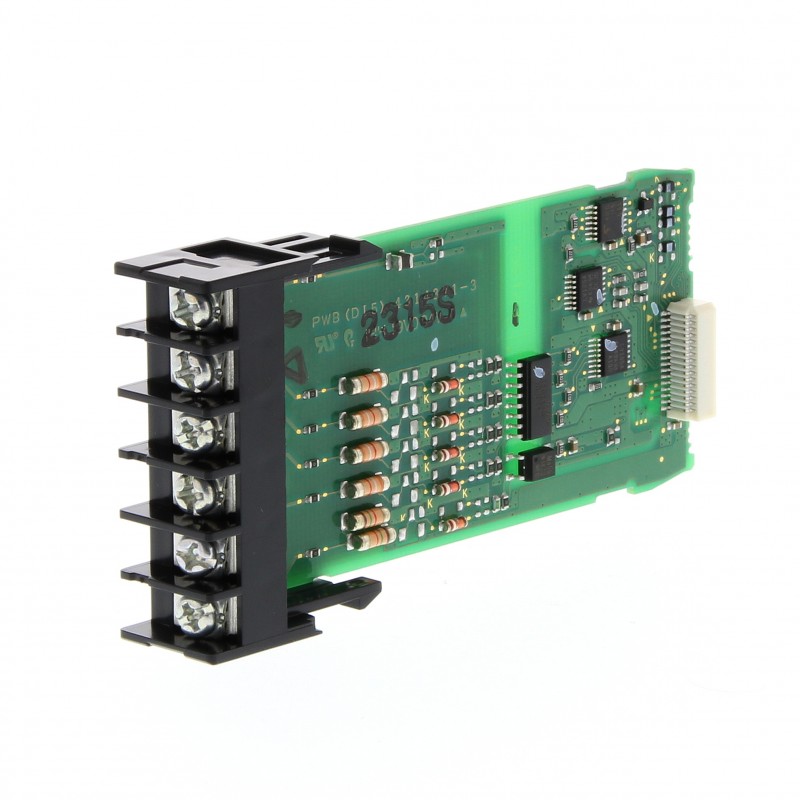

K35-1 118251 OMRON Indicateurs Panel, mem. entrée NPN K3HB 5 Event Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

K35-1 118251 OMRON Indicateurs Panel, mem. entrée NPN K3HB 5 Event

K35-1

118251

OMRON

Disponible

Expédition hui

Indicateurs Panel, mem. entrée NPN K3HB 5 Event

Plus de détails


Terminaux De Dialogue Ihm

Indicateurs numériques - Indicateurs analogiques avancés 1 / 8 DIN – entrée analogique - OMRON

Indicateurs numériques - Indicateurs analogiques avancés 1 / 8 DIN – entrée analogique - K3HB-X, -H, -V, -S - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$46.75
6+$42.90
11+$42.00
16+$41.52
21+$41.23
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



K3HB-C, -P, -R Voyants avancés 1/8 DIN
Indicateurs d'impulsions rotatives, d'intervalle de temps et d'impulsion de comptage croissant et décroissant.
Ces voyants avec entrée analogique possèdent un écran clair et facile à lire, à change- ment de couleurs. Tous les modèles sont équipés d'un boîtier IP66. Les K3HB-R et -C
sont ultra rapides, avec une vitesse d'échantillonnage pouvant atteindre 50 kHz.
• Indication de position pour faciliter la surveillance
• RS-232C, RS-485, DeviceNet en option
• Double affichage, avec 5 chiffres, en deux couleurs
• Boîtier 1/8 DIN
Références
Type d'indicateur Plages d'entrée Tension d'alimentation Capteur d'entrée Référence
Indicateur d'impulsions rotatives K3HB-R Contact sans tension :
100 à 240 Vc.a. Entrée NPN / impulsion
K3HB-RNB 100-240VAC
30 Hz max.,
Impulsion de tension :
24 Vc.a. / Vc.c.
de tension
K3HB-RNB 24VAC/VDC
50 kHz max. Collecteur ouvert :
50 kHz max.
100 à 240 Vc.a. Entrée PNP K3HB-RPB 100-240VAC
24 Vc.a. / Vc.c. K3HB-RPB 24VAC/VDC
100 à 240 Vc.a. NPN K3HB-PNB 100-240VAC
100 à 240 Vc.a. PNP K3HB-PPB 100-240VAC
Indicateur d'intervalle de temps K3HB-P 24 Vc.a. / Vc.c. PNP K3HB-PPB 24VAC/VDC
100 à 240 Vc.a. NPN K3HB-CNB 100-240VAC
Indicateur d'impulsions de comptage croissant et décroissant K3HB-C
24 Vc.a. / Vc.c. NPN K3HB-CNB 24VAC/VDC
24 Vc.a. / Vc.c. PNP K3HB-CPB 24VAC/VDC
Cartes en option
Cartes de sortie / d'alimentation capteur
Emplacement Sortie Alimentation du capteur Communications Référence
B Relais PASS : SPDT 12 Vc.c. ±10 %, 80 mA, – K33-CPA*1
Courant linéaire DC0(4) – 20 mA – K33-L1 A*2
Tension linéaire DC0(1) – 5 V, 0 à 10 V – K33-L2A*2
– – – K33-A*2
– – RS-232C K33-FLK1 A*2
– – RS-485 K33-FLK3A*2
Cartes de sortie transistor / relais
Emplacement Sortie Communications Référence
C Relais H / L : SPDT chacun – K34-C1
HH / H / LL / L : SPST-NO chacun – K34-C2
Transistor NPN collecteur ouvert : HH / H / PASS / L / LL – K34-T1
PNP collecteur ouvert HH / H / PASS / L / LL – K34-T2
– DeviceNet K34-DRT*2
BCD + transistor NPN collecteur ouvert : HH / H / PASS / L / LL – K34-BCD
Cartes d'entrée d'événements
Emplacement Type d'entrée Nombre de points Communications Référence
D NPN collecteur ouvert 5 Borniers M3 K35-1
8 Connecteur MIL à 10 broches K35-2
PNP collecteur ouvert 5 Borniers M3 K35-3
8 Connecteur MIL à 10 broches K35-4
*1 CPA peut être combiné avec des sorties relais uniquement.
*2 Une des sorties suivantes seulement peut être utilisée par chaque indicateur numérique : communications RS-232C / RS-485, une sortie linéaire ou communication DeviceNet.
K3HB inclut trois emplacements pour les cartes en option : emplacements B, C et D.
Accessoires
Type Référence Câble spécial (pour entrées d'événement avec connecteur à 8 broches) K32-DICN Câble de sortie BCD spécial K32-BCD
590
K3HB-C, -P, -R Voyants avancés 1/8 DIN
Caractéristiques
Tension d'alimentation 100 à 240 Vc.a. (50 / 60 Hz), 24 Vc.a. / Vc.c., alimentation DeviceNet : 24 Vc.c.
Plage de tension d'alimentation autorisée 85 à 110 % de la tension d'alimentation nominale, alimentation DeviceNet : 11 à 25 Vc.c. Consommation 100 à 240 V : 18 VA max. (charge max.), 24 Vc.a. / c.c. : 11 VA / 7 W max. (charge max.) Mode d'affichage Affichage LCD négatif (LED à rétro-éclairage), affichage numérique à 7 segments
(hauteur des caractères : Valeur courante (PV) : 14,2 mm (vert / rouge) valeur de consigne (SV) : 4,9 mm (vert))
Température ambiante de fonctionnement –10 à 55 °C (sans givrage ni condensation)
Plage d'affichage –19 999 à 99 999
Poids 300 g env. (unité de base uniquement)
Degré de protection Panneau avant Conforme à la norme NEMA 4X pour une utilisation en intérieur (équivalente à la norme IP66)
Boîtier arrière IP20
Bornes IP00 + protection des doigts (VDE0106/100)
Protection mémoire EEPROM (mémoire non volatile), nombre d'enregistrements : 100 000
Valeurs nominales des entrées d'événement Contact ON : 1 k maxi., OFF : 100 k min.
Sans contact Tension résiduelle ON : 2 V max., courant de fuite OFF : 0,1 mA max., courant de charge : 4 mA max.
Tension maximale applicable : 30 Vc.c. max.
Valeurs nominales des sorties
Sortie transistor Tension de charge maximale 24 Vc.c.
Courant de charge maximal 50 mA
Courant de fuite 100 μA max.
Sortie contact
(charge résistive)
Charge nominale 5 A à 250 Vc.a., 5 A à 30 Vc.c.
Courant nominal de passage 5A
Durée de vie mécanique 5 000 000 d'opérations
Durée de vie électrique 100 000 opérations
Sortie linéaire Impédance de charge admissible 500  max. (mA) 5 k min. (V)
Résolution Environ 10 000
Erreur de sortie ±0,5 % pleine échelle
Taille en mm (H × L × P) 48 × 96 × 100
591
