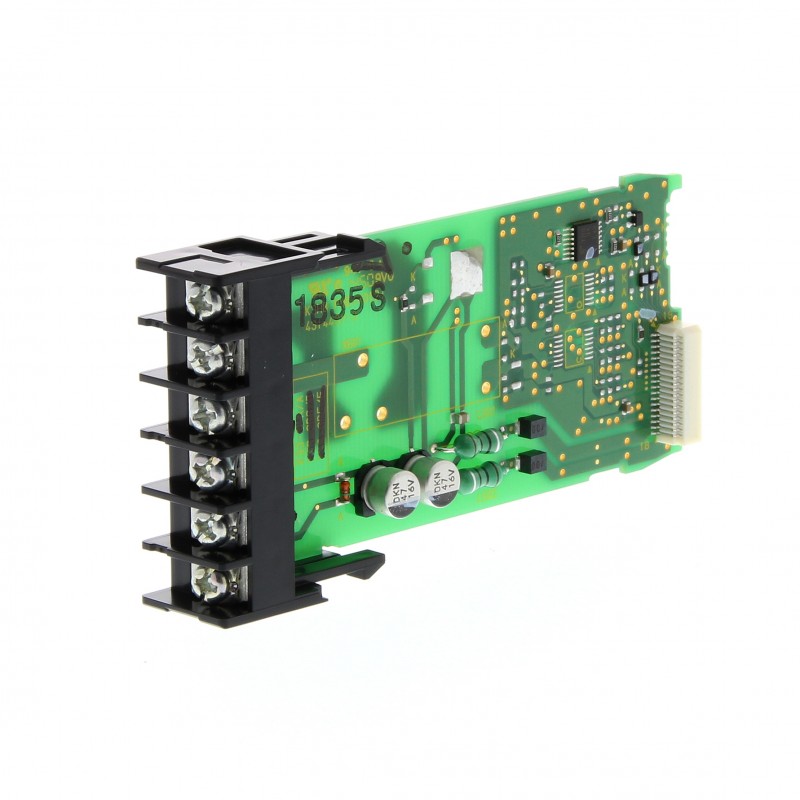

K33-B K33 1004R 168451 OMRON Carte K3HB 10Vdc Alimentation du capteur

K3HB-X, -H, -V, -S Voyants avancés 1/8 DIN
Indicateurs de process, de température, de poids et pour capteurs linéaires.
Ces voyants avec entrée analogique possèdent un écran clair et facile à lire, à change- ment de couleurs. Tous les modèles sont équipés d'un boîtier IP66. La série K3HB est
ultra-rapide, avec une vitesse d'échantillonnage de 50 Hz, et même de 2 000 Hz pour
K3HB-S
• Indication de position pour faciliter la surveillance
• RS-232C, RS-485, DeviceNet en option
• Double affichage, avec 5 chiffres, en deux couleurs
• Boîtier 1/8 DIN
Références
Type d'indicateur Type et plage du capteur d'entrée Tension d'alimentation Référence
Indicateur de process
K3HB-X
Indicateur de température K3HB-H
Entrée de courant c.a., de 0,000 à 10,000 A, 0,0000 à 19,999 mA 100 à 240 Vc.a. K3HB-XAA 100-240VAC
24 Vc.a. / Vc.c. K3HB-XAA 24VAC/VDC Entrée de courant c.c., de ±199,99 mA, jusqu'à 4,000 à 20,000 mA 100 à 240 Vc.a. K3HB-XAD 100-240VAC
24 Vc.a. / Vc.c. K3HB-XAD 24VAC/VDC Entrée de courant c.a., de 0,0 à 400,0 V, jusqu'à 0,0000 à 1,999 V 100 à 240 Vc.a. K3HB-XVA 100-240VAC
24 Vc.a. / Vc.c. K3HB-XVA 24VAC/VDC Entrée de courant c.c., de ± 199,99 V, jusqu'à 1,0000 à 5,0000 V 100 à 240 Vc.a. K3HB-XVD 100-240VAC
24 Vc.a. / Vc.c. K3HB-XVD 24VAC/VDC Entrée de température Pt100, thermocouple K, J, T, E, L, U, N, R, S, B, W 100 à 240 Vc.a. K3HB-HTA 100-240VAC
24 Vc.a. / Vc.c. K3HB-HTA 24VAC/VDC
Indicateur de poids
K3HB-V
Entrée cellule de charge (entrée basse tension c.c.), 0,00 à 199,99 mV, 0,000 à 19,999 mV,
100,00 mV, 199,999 mV)
100 à 240 Vc.a. K3HB-VLC 100-240VAC
24 Vc.a. / Vc.c. K3HB-VLC 24VAC/VDC
Indicateur de capteur linéaire K3HB-S
Entrée de process c.c., 0 à 5 V, 1 à 5 V, –5 à 5 V, –10 à 10 V, 0 à 20 mA, 4 à 20 mA 24 Vc.a. / Vc.c. K3HB-SSD AC/DC24
100 à 240 Vc.a. K3HB-SSD AC100-240
Cartes en option
Cartes de sortie / d'alimentation capteur
Emplacement Sortie Alimentation du capteur Communications Types d'indicateur applicables Référence
B Relais PASS : SPDT 12 Vc.c. ±10 %, 80 mA, – K3HB-X, -H, -S K33-CPA*1
Courant linéaire DC0(4) – 20 mA – K3HB-X, -H, -S K33-L1 A*2
Tension linéaire DC0(1) – 5 V, 0 à 10 V – K3HB-X, -H, -S K33-L2A*2
– – – K3HB-X, -H, -S K33-A*2
– – RS-232C K3HB-X, -H, -S K33-FLK1 A*2
– – RS-485 K3HB-X, -H, -S K33-FLK3A*2
Relais PASS : SPDT 10 Vc.c. ±5 %, 100 mA – K3HB-V K33-CPB*1
Courant linéaire DC0(4) – 20 mA – K3HB-V K33-L1B*2
Tension linéaire DC0(1) – 5 V, 0 à 10 V – K3HB-V K33-L2B*2
– – – K3HB-V K33-B*2
– – RS-232C K3HB-V K33-FLK1B*2
– – RS-485 K3HB-V K33-FLK3B*2
Cartes de sortie transistor / relais
Emplacement Sortie Communications Référence
C Relais H / L : SPDT chacun – K34-C1
HH / H / LL / L : SPST-NO chacun – K34-C2
Transistor NPN collecteur ouvert : HH / H / PASS / L / LL – K34-T1
PNP collecteur ouvert HH / H / PASS / L / LL – K34-T2
– – DeviceNet K34-DRT*2
Cartes d'entrée d'événements
Emplacement Type d'entrée Nombre de points Communications Référence
D NPN collecteur ouvert 5 Borniers M3 K35-1
8 Connecteur MIL à 10 broches K35-2
PNP collecteur ouvert 5 Borniers M3 K35-3
8 Connecteur MIL à 10 broches K35-4
*1 CPA / CPB peuvent être combinées avec des sorties relais uniquement.
*2 Une des sorties suivantes seulement peut être utilisée par chaque indicateur numérique : communications RS-232C / RS-485, une sortie linéaire ou communication DeviceNet.
K3HB inclut trois emplacements pour les cartes en option : emplacements B, C et D.
Accessoires
Type Référence
Câble spécial (pour entrées d'événement avec connecteur à 8 broches) K32-DICN
588
K3HB-X, -H, -V, -S Voyants avancés 1/8 DIN
Caractéristiques
Tension d'alimentation 100 à 240 Vc.a. (50 / 60 Hz), 24 Vc.a. / Vc.c., alimentation DeviceNet : 24 Vc.c.
Plage de tension d'alimentation autorisée 85 à 110 % de la tension d'alimentation nominale, alimentation DeviceNet : 11 à 25 Vc.c. Consommation 100 à 240 V : 18 VA max. (charge max.), 24 Vc.a. / c.c. : 11 VA / 7 W max. (charge max.) Mode d'affichage Affichage LCD négatif (LED à rétro-éclairage), affichage numérique à 7 segments
(hauteur des caractères : Valeur courante (PV) : 14,2 mm (vert / rouge) valeur de consigne (SV) : 4,9 mm (vert))
Température ambiante de fonctionnement –10 à 55 °C (sans givrage ni condensation)
Plage d'affichage –19 999 à 99 999
Poids 300 g env. (unité de base uniquement)
Degré de protection Panneau avant Conforme à la norme NEMA 4X pour une utilisation en intérieur (équivalente à la norme IP66)
Boîtier arrière IP20
Bornes IP00 + protection des doigts (VDE0106/100)
Protection mémoire EEPROM (mémoire non volatile), nombre d'enregistrements : 100 000
Valeurs nominales des entrées d'événement Contact ON : 1 k maxi., OFF : 100 k min.
Sans contact Tension résiduelle ON : 2 V max., courant de fuite OFF : 0,1 mA max., courant de charge : 4 mA max.
Tension maximale applicable : 30 Vc.c. max.
Valeurs nominales des sorties
Sortie transistor Tension de charge maximale 24 Vc.c.
Courant de charge maximal 50 mA
Courant de fuite 100 μA max.
Sortie contact
(charge résistive)
Charge nominale 5 A à 250 Vc.a., 5 A à 30 Vc.c.
Courant nominal de passage 5A
Durée de vie mécanique 5 000 000 d'opérations
Durée de vie électrique 100 000 opérations
Sortie linéaire Impédance de charge admissible 500  max. (mA) 5 k min. (V)
Résolution Environ 10 000
Erreur de sortie ±0,5 % pleine échelle
Taille en mm (H × L × P) 48 × 96 × 100
