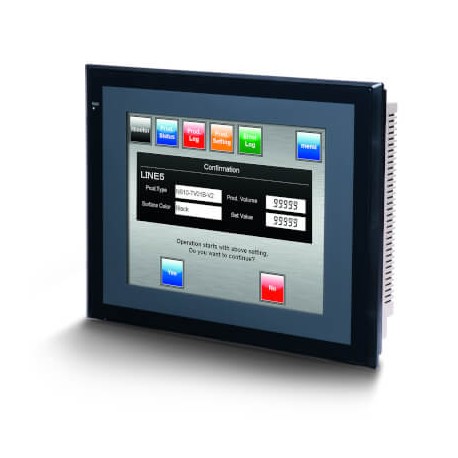

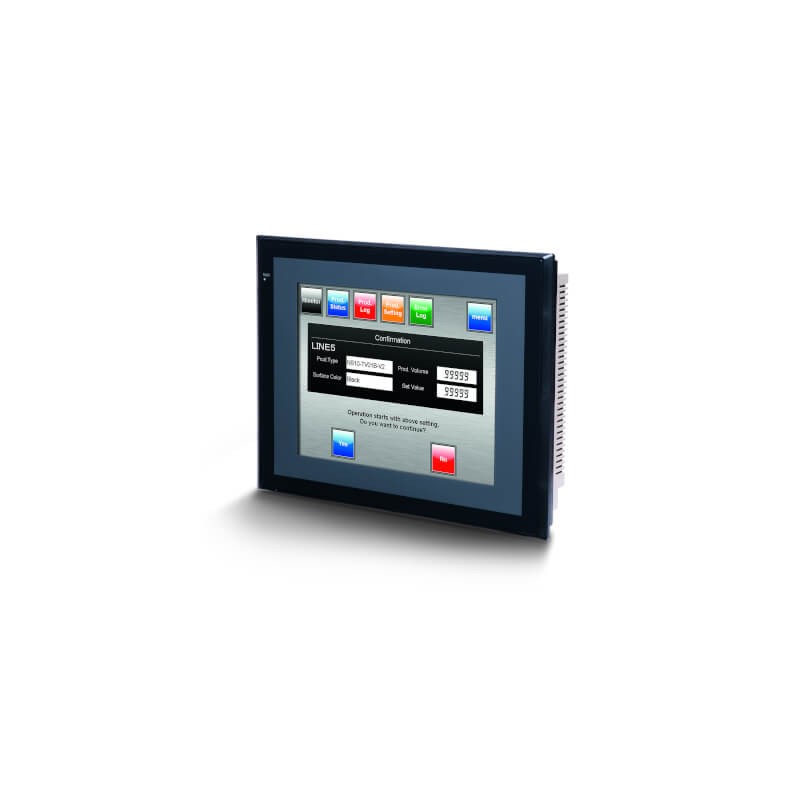

NS10-TV01B-V2 209583 OMRON Interface opérateur, série NS TFT 10,4 "Ethernet Couleur (Noir) Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NS10-TV01B-V2 209583 OMRON Interface opérateur, série NS TFT 10,4 "Ethernet Couleur (Noir)

NS10-TV01B-V2

209583

OMRON

Disponible

Expédition hui

Interface opérateur, série NS - TFT 10,4 "Ethernet Couleur (Noir)

Plus de détails


Terminaux De Dialogue Ihm

Terminaux de dialogue - IHM évolutives - OMRON

Terminaux de dialogue - IHM évolutives - NS15 / NS12 / NS10 / NS8 - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



NS15 / NS12 / NS10 / NS8 IHM évolutives
Gestion globale de la machine au bout de vos doigts
La série NS est notre série d’IHM avancée offrant une grande variété d’écrans allant du 5,7" monochrome STN au 15" TFT. Facilement programmable, elle offre des
fonctions très évoluées, de nombreuses options de communication, une excellente
synergie avec nos API et nos autres périphériques, prend en charge la surveillance des programmes schémas contacts ainsi que les « Smart Active Parts », avec une fiabilité éprouvée.
• Lisibilité parfaite et basculement rapide entre les écrans
• Durée de vie extrêmement longue du rétro-éclairage (jusqu’à 50 000 heures)
• Prise en charge de toutes les langues européennes, asiatiques et cyrilliques
• Journalisation facile des données sur compact flash
• Mémoire importante (60 Mo)
• Support pour différents API non-Omron
Références
Type Référence
TFT, 15", 1 024 x 768 pixels avec Ethernet Noir NS15-TX01B-V2
Argent NS15-TX01S-V2
TFT, 12", 800 x 600 pixels sans Ethernet Noir NS12-TS00B-V2
Ivoire NS12-TS00-V2 avec Ethernet Noir NS12-TS01B-V2
Ivoire NS12-TS01-V2
TFT, 10", 640 x 480 pixels sans Ethernet Noir NS10-TV00B-V2
Ivoire NS10-TV00-V2 avec Ethernet Noir NS10-TV01B-V2
Ivoire NS10-TV01-V2
TFT, 8,4", 640 x 480 pixels sans Ethernet Noir NS8-TV00B-V2
Ivoire NS8-TV00-V2 avec Ethernet Noir NS8-TV01B-V2
Ivoire NS8-TV01-V2
Remarque : Pour les accessoires, voir Page 67.
Caractéristiques
Elément NS15 NS12 NS10 NS8
Type d’écran TFT couleur 15 pouces TFT couleur 12 pouces TFT couleur 10 pouces TFT couleur 8 pouces
Résolution de l’affichage 1 024 × 768 (XGA) 800×600 (SVGA) 640×480 (VGA)
Nombre de couleurs 256 (32 768 pour données d’image)
Rétro-éclairage 2 × CCFL 1 × LED
Durée de vie du rétro-éclairage 50 000 heures minimum
Angle de vue ±85 ° à gauche / droite, 70 ° en haut, ±60 ° à gauche / droite, 45 ° en haut, ±60 ° à gauche / droite, 35 ° en haut, ±65 ° à gauche / droite, 50 ° en haut,
80 ° en bas
75 ° en bas
65 ° en bas
60 ° en bas
Ecran tactile Touche résistive analogique Touche résistive matricielle
Nombre de touches de fonction 3 –
Dimensions en mm (H × L × P) 304 × 405 × 75,8 241 × 315 × 48,5 177 × 232 × 48,5
Poids 4,2 kg max. 2,5 kg max. 2,0 kg max.
Capacité de données d’écran 60 Mo
Mémoire interne Mémoire de bits 32 767 bits, Mémoire de mots : 32 767 mots, Mémoire sauvegardée : 8 192 bits et 8 192 mots.
Interface de carte mémoire 1 emplacement pour carte Compact Flash ATA
Connexion à une imprimante Prise en charge de PictBridge
Série (COM1) 1 × RS-232
Série (COM2) 1 × RS-232/422/485 1 × RS-232
Esclave USB Pour la programmation et l’impression
Ethernet IEEE 802.3u 10Base-T/100Base-TX
Module d’extension Carte réseau/vidéo en option Carte vidéo en option
Alimentation 24 Vc.c. ±15 %
Consommation 45 W max. 25 W max.
Batterie CJ1W-BAT01
Durée de vie de la pile 5 ans (à 25 °C)
Degré d’étanchéité (façade) IP65F (équivalent de NEMA4)
Normes UL 1604 Classe 1 Diff. 2, cUL, CE, Lloyds, DNV
Environnement de fonctionnement Sans gaz corrosifs
Résistance aux parasites Conforme à IEC61000-4-4, 2 KV (câbles d’alimentation)
Température ambiante de fonctionnement
0 à 50 °C*1
Humidité ambiante de fonctionnement 35 % à 85 % (0 à 40 °C) sans condensation, 35 % à 60 % (40 à 50 °C) sans condensation
*1 voir le manuel pour plus d’informations.
64

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583French137 Kbytespdf1-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583
pdf1-NS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583English4 Mbytespdf1-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583
pdf2-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583French3 Mbytespdf1-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583
pdf2-NS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583English4 Mbytespdf1-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583
pdf3-NS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583English4 Mbytespdf1-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583
pdf4-NS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583English4 Mbytespdf1-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583
pdf5-NS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583English5 Mbytespdf1-mostradoNS10 ECRAN 10P COUL TFT VGA ETH NR - OMRON - NS10-TV01B-V2 - 209583
