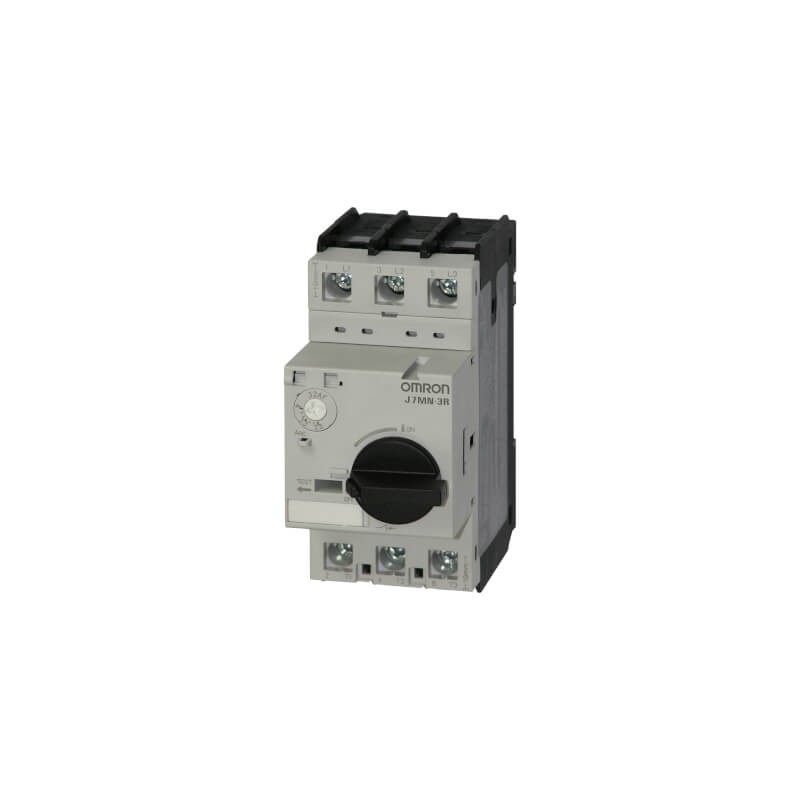

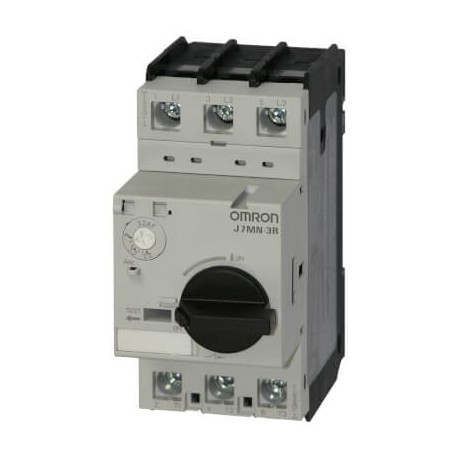

J7MN-3R-8 234300 OMRON Low Voltage Switchgear, 5 à 8 A / 3KW pivotant Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

J7MN-3R-8 234300 OMRON Low Voltage Switchgear, 5 à 8 A / 3KW pivotant

J7MN-3R-8

234300

OMRON

Disponible

Expédition hui

Low Voltage Switchgear, 5 à 8 A / 3KW pivotant

Plus de détails


Disjoncteurs Protecteurs Moteurs

Appareillage électrique basse tension - Disjoncteurs de protection moteur - OMRON

Appareillage électrique basse tension - Disjoncteurs de protection moteur - J7MN - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$49.03
5+$45.42
9+$44.48
13+$43.97
18+$43.57
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



J7MN Disjoncteurs de protection moteur
J7MN disjoncteurs de protection moteur de 0,10 A à 100 A
Les démarreurs J7MN protègent les moteurs contre les surcharges thermiques et les courts-circuits. Les J7MN peuvent être équipés de contacts auxiliaires supplémentaires, d’indicateur de déclenchement (alarme), de déclencheur par sous tension ou par shunt. Tous les modèles peuvent être verrouillés pour une maintenance en toute sécurité.
• Courants nominaux de fonctionnement de 32 A pour les modèles pivotants
• Courants nominaux de fonctionnement de 32 A, 63 A et 100 A pour les modèles rotatifs
• Capacité de commutation de 100 kA / 415 V jusqu’à 13 A et 50 kA / 415 V jusqu’à 100 A
• Modules de liaison électriques / mécaniques disponibles jusqu’à 11 kW pour les unités de protection moteur
• Tous les composants ont une protection pour les doigts
Références
Courant
Convient aux moteurs
Plage de sélection de courant Capacité de coupure de court- Taille en mm (H ×L× P) Référence
nominal en A
3 ~ 400 V kW
Déclenchement
à surcharge thermique A
Déclenchement
court-circuit instantané A
circuit à 3 ~ 400 V kA
0,16 – 0,10– 0,16 2,1 100 98 × 45 × 75 J7MN-3P-E16
0,25 0,06 0,16–0,25 3,3 100 J7MN-3P-E25
0,4 0,09 0,25–0,4 5,2 100 J7MN-3P-E4
0,63 0,18 0,4–0,63 8,2 100 J7MN-3P-E63
1 0,25 0,63–1 13 100 J7MN-3P-1
1,6 0,55 1–1,6 20,8 100 J7MN-3P-1E6
2,5 0,75 1,6–2,5 32,5 100 J7MN-3P-2E5
4 1,5 2,5–4 52 100 J7MN-3P-4
6 2,2 4–6 78 100 J7MN-3P-6
8 3 5–8 104 100 J7MN-3P-8
10 4 6–10 130 50 J7MN-3P-10
13 5,5 9–13 169 50 J7MN-3P-13
17 7,5 11–17 221 20 J7MN-3P-17
22 7,5 14–22 286 15 J7MN-3P-22
26 11 18–26 338 15 J7MN-3P-26
32 15 22–32 416 15 J7MN-3P-32
0,16 – 0,10–0,16 2,1 100 98 × 45 × 100 J7MN-3R-E16
0,25 0,06 0,16–0,25 3,3 100 J7MN-3R-E25
0,4 0,09 0,25–0,4 5,2 100 J7MN-3R-E4
0,63 0,18 0,4–0,63 8,2 100 J7MN-3R-E63
1 0,25 0,63–1 13 100 J7MN-3R-1
1,6 0,55 1–1,6 20,8 100 J7MN-3R-1E6
2,5 0,75 1,6–2,5 32,5 100 J7MN-3R-2E5
4 1,5 2,5–4 52 100 J7MN-3R-4
6 2,2 4–6 78 100 J7MN-3R-6
8 3 5–8 104 100 J7MN-3R-8
10 4 6–10 130 100 J7MN-3R-10
13 5,5 9–13 169 100 J7MN-3R-13
17 7,5 11–17 221 50 J7MN-3R-17
22 7,5 14–22 286 50 J7MN-3R-22
26 11 18–26 338 50 J7MN-3R-26
32 15 22–32 416 50 J7MN-3R-32
26 12,5 18–26 338 50 140 × 55 × 144 J7MN-6R-26
32 15 22–32 416 50 J7MN-6R-32
40 18,5 28–40 520 50 J7MN-6R-40
50 22 34–50 650 50 J7MN-6R-50
63 30 45–63 819 50 J7MN-6R-63
63 30 45–63 819 50 165 × 70 × 171 J7MN-9R-63
75 37 55–75 975 50 J7MN-9R-75
90 45 70–90 1 170 50 J7MN-9R-90
100 – 80–100 1 300 50 J7MN-9R-100
631
J7MN Disjoncteurs de protection moteur
Accessoires
Description Version Pour disjoncteur Référence
Bloc contacts auxiliaires transversal
Bloc contacts 1 NO + 1 NF Tous J77MN-11F
2 NO J77MN-20F
2 NF J77MN-02F
Bloc contacts auxiliaires pour fixation côté gauche (max. 2 pièces par disjoncteur)
Bloc contacts (9 mm) 1 NO + 1 NF Tous J77MN-11S
2 NO J77MN-20S
2 NF J77MN-02S
Commutateur de signalisation pour fixation côté gauche (max. 1 pièce par disjoncteur)
Commutateur de signalisation (18 mm) 1 NO + 1 NF quel que soit la condition de déclenchement J7MN-3P/-3R J77MN-TA-11S J7MN-6R/-9R J77MN-TB-11S
1 NO + 1 NF déclenchement par court-circuit – J77MN-T-11S
Déclenchement par sous-tension pour fixation côté droit (max. 1 pièce par disjoncteur)
AC 50 Hz AC 60 Hz
Déclenche le disjoncteur lorsque la tension est interrompue.
24 V 28 V Tous J77MN-U-24
Empêche le redémarrage accidentel du moteur à la restauration 110–127 V 120 V J77MN-U-110 de la tension, convient pour arrêt d'urgence selon VDE 0113
220–230 V 240–260 V J77MN-U-230
240 V 277 V J77MN-U-240
380–400 V 440–460 V J77MN-U-400
415–440 V 460–480 V J77MN-U-415
Déclenchement par shunt pour fixation côté droit (max. 1 pièce par disjoncteur)
AC 50 Hz AC 60 Hz
Déclenche le disjoncteur quand la bobine de déclenchement est alimentée
Bornier
24 V 28 V Tous J77MN-S-24
110–127 V 120 V J77MN-S-110
220–230 V 240–260 V J77MN-S-230
240 V 277 V J77MN-S-240
380–400 V 440–460 V J77MN-S-400
415–440 V 460–480 V J77MN-S-415
Bornier Jusqu'à 600 V selon UL 489 pas pour bloc contacts auxiliaires transversal
J7MN-3R J77MN-TB32
J7MN-9R J77MN-TB100
Système de barrettes de connexion triphasées blindé IP20
Description Type de connexion Version Pour unités (MPCB) Référence
Barrettes de connexion triphasées
espacement modulaire = 45 mm
Borne latérale de ligne 3 pôles, connexion par le dessus
section de conducteur rigide ou multibrins 6 à 25 mm² avec embout de raccordement 4 à16 mm²
Borne latérale de ligne 3 pôles, connexion par le dessus
section de conducteur rigide ou multibrins 6 à 25 mm² avec embout de raccordement 4 à16 mm²
Caches pour les bornes inutilisées sur le système de barrettes de connexion
Fourche Pour 2 unités J7MN-3P J7MN-3R J77MN-CPM-3-45-2S Pour 3 unités J77MN-CPM-3-45-3S Pour 4 unités J77MN-CPM-3-45-4S Pour 5 unités J77MN-CPM-3-45-5S
Fourche Selon IEC/EN 60947-1, 60947-2, J7MN-3P J7MN-3R J77MN-BTC-63-SE
60947-4-1 et VDE 0660
Fourche Jusqu'à 600 Vc.a. UL 489 J7MN-3P J7MN-3R J77MN-BTC-63-SEV
Fourche J7MN-3P J7MN-3R J77MN-TA-63S
632
J7MN Disjoncteurs de protection moteur
Caractéristiques
Type J7MN-3P J7MN-3R J7MN-6R J7MN-9R Nombre de pôles 3 3 3 3
Courant nominal max. Inmax A 32 32 63 100
(=courant d'emploi max. Ie)
Température ambiante autorisée
Stockage / transport –50 à 80 °C
Fonctionnement –20 à 60 °C
Tension nominale d'emploi Ue V 690
Fréquence nominale Hz 50 / 60
Tension nominale d'isolation Ui V 690
Tension nominale de tenue aux impulsions Uimp
kV 6
Catégorie d'emploi IEC 60 947-2 (disjoncteur) A
IEC 60 947-4-1 (démarreur moteur)
AC-3
Catégorie Selon IEC 60 947-4-1 10
Degré de protection Selon IEC 60 529 IP20 IP20 IP20 IP20
Sensibilité aux défauts de phase
Protection contre les explosions
Selon IEC 60 947-4-1 Oui
Selon la directive CE 94191EC Oui
Caractéristiques d'isolant Selon IEC 60 947-3 Oui
Principal et EM. Caractéristiques du commutateur d'arrêt
Selon IEC 60 204-1 (VDE113) Oui
Isolation de sécurité entre les Jusqu'à 400 V + 10 % Oui
circuits principaux et auxiliaires conformément
à DIN VDE 0106 Part 101
Jusqu'à 415 V + 5 % Oui
Résistance mécanique Cycles de fonctionnement 100 000 100 000 50 000 50 000
Résistance électrique 100 000 100 000 25 000 25 000
Fréquence de fonctionnement max. par heure (démarrages moteur)
1 / h 25 25 25 25
633
