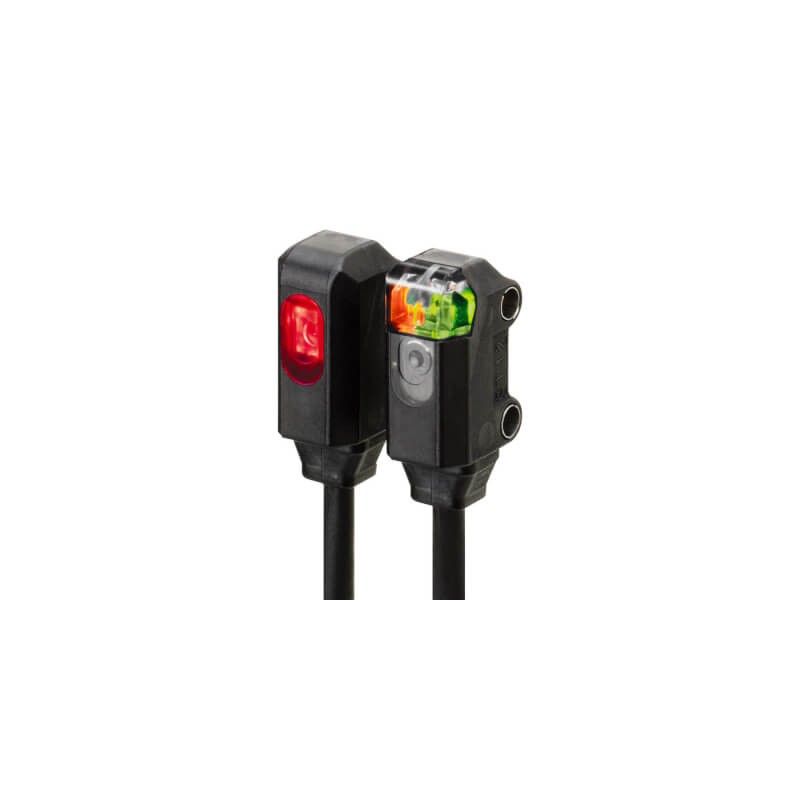

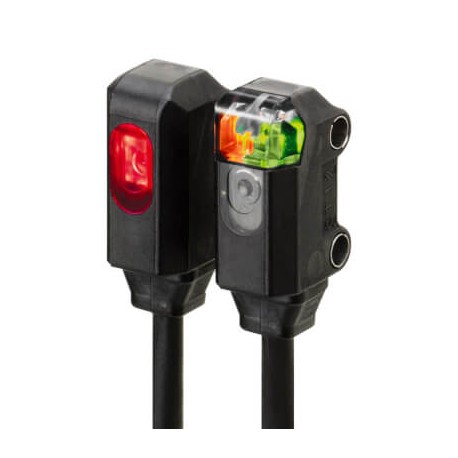

E3T-ST12 2M 130180 OMRON capteurs photoélectriques Miniature 3h 1m Barrera latéral NPN Osc. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E3T-ST12 2M 130180 OMRON capteurs photoélectriques Miniature 3h 1m Barrera latéral NPN Osc.

E3T-ST12 2M

130180

OMRON

Disponible

Expédition hui

capteurs photoélectriques Miniature 3h 1m Barrera latéral NPN Osc.

Plus de détails


Cellules Photoélectriques Détecteurs

Capteurs photoélectriques - Miniatures et photoélectriques micro - OMRON

Capteurs photoélectriques - Miniatures et photoélectriques micro - E3T - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$115.73
2+$112.39
4+$109.69
6+$108.34
8+$107.77
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



E3T Miniatures et photoélectriques micro
Capteur photoélectrique dans un boîtier en plastique miniature
Petits capteurs photoélectriques plats ou à vue latérale pour les conditions de montage difficile.
• Petit, avec LED de précision puissante quand l’espace est un facteur essentiel
• Modèle plat 3,5 mm avec suppression d’arrière-plan fiable et faible erreur noir /
blanc
• Technologie d’alignement optique unique assurant une déviation minimale de l’axe optique
• Immunité EMC et à la luminosité ambiante élevée
Références
Type de capteur Portée Mode de connexion Mode de fonction- nement
Taille de vis de montage
Référence*1
Sortie NPN Sortie PNP
Barrage 2 m – – 2 m
Light-ON M2 E3T-ST31 2M E3T-ST33 2M Dark-ON M2 E3T-ST32 2M E3T-ST34 2M
1m Light-ON M2 E3T-ST11 2M E3T-ST13 2M M3 E3T-ST11M 2M E3T-ST13M 2M
Dark-ON M2 E3T-ST12 2M E3T-ST14 2M M3 E3T-ST12M 2M E3T-ST14M 2M
300 mm Light-ON M2 E3T-ST21 2M E3T-ST23 2M M3 E3T-ST21M 2M E3T-ST23M 2M
Dark-ON M2 E3T-ST22 2M E3T-ST24 2M M3 E3T-ST22M 2M E3T-ST24M 2M
Barrage 500 mm Light-ON M2 E3T-FT11 2M E3T-FT13 2M Dark-ON M2 E3T-FT12 2M E3T-FT14 2M
300 mm Light-ON M2 E3T-FT21 2M E3T-FT23 2M
Dark-ON M2 E3T-FT22 2M E3T-FT24 2M
Rétro-réflexion 30 à 200 mm*2
sur les réflecteurs /
10 à 100 mm*2
Light-ON M2 E3T-SR41-C 2M*3
E3T-SR43-C 2M*3
sur des films réfléchissants
Dark-ON M2 E3T-SR42-C 2M*3 E3T-SR44-C 2M*3
Réflexion directe 5 à 30 mm Light-ON M2 E3T-FD11 2M E3T-FD13 2M M3 E3T-FD11M 2M E3T-FD13M 2M
Dark-ON M2 E3T-FD12 2M E3T-FD14 2M M3 E3T-FD12M 2M E3T-FD14M 2M
Réflexion limitée 5 à 15 mm Light-ON M2 E3T-SL11 2M E3T-SL13 2M M3 E3T-SL11M 2M E3T-SL13M 2M
Dark-ON M2 E3T-SL12 2M E3T-SL14 2M M3 E3T-SL12M 2M E3T-SL14M 2M
5 à 30 mm Light-ON M2 E3T-SL21 2M E3T-SL23 2M M3 E3T-SL21M 2M E3T-SL23M 2M
Dark-ON M2 E3T-SL22 2M E3T-SL24 2M
M3 E3T-SL22M 2M E3T-SL24M 2M
Réflexion directe
(suppression d’arrière-plan)
1 à 15 mm Light-ON M2 E3T-FL11 2M E3T-FL13 2M Dark-ON M2 E3T-FL12 2M E3T-FL14 2M
1 à 30 mm Light-ON M2 E3T-FL21 2M E3T-FL23 2M
Dark-ON M2 E3T-FL22 2M E3T-FL24 2M
*1 Pour les modèles précâblés à câble robotique, ajouter « R » à la référence de la commande (par exemple : E3T-FT21R 2M)
*2 Les distances sont mesurées avec le réflecteur E39-R4 et du papier réfléchissant E39-R37-CA. Veuillez contacter votre revendeur OMRON pour les applications présentant de plus courtes distances entre le capteur et le réflecteur.
*3 Commandez le réflecteur séparément. Des modèles incluant des réflecteurs sont disponibles.
192
E3T Miniatures et photoélectriques micro
Caractéristiques
Élément Barrage Rétro-réflexion
Vue latérale Plat Vue latérale
E3T-ST1
E3T-ST2
E3T-ST3
Portée E3T-ST3_ : 2 m
E3T-ST1_ : 1 m
E3T-ST2_ : 300 mm
E3T-FT1
E3T-FT2
E3T-FT1_ : 500 mm
E3T-FT2_ : 300 mm
E3T-SR4
30 à 200 mm (avec E39-R4)
10 à 100 mm (avec E39-R37-CA)
Source lumineuse (longueur d’onde)
LED rouge (LED de précision) = 650 nm
Tension d’alimentation 12 à 24 Vc.c. ±10 %, ondulation (p-p) 10 % max.
Circuits de protection Protection contre l’inversion de polarité de l’alimentation et de la sortie de contrôle
Protection contre les courts-circuits de sortie
Temps de réponse 1 ms maximum
Température Fonctionnement –25 °C à 55 °C (sans givre ni condensation)
Protection contre l'inversion de polarité de l'alimentation et de la sortie de contrôle
Protection contre les courts-circuits de sortie, prévention des interférences mutuelles, suppresseur de surtension
ambiante
Stockage –40 °C à 70 °C (sans givre ni condensation)
Classe de protection IEC60529 IP67
Matériau Boîtier PBT (polybutylène téréphthalate)
Fenêtre d'affichage Polyarylate dénaturé
Lentille Polyarylate dénaturé Résine méthacrylique
Élément Réflexion directe Réflexion limitée Réflexion directe (suppression d’arrière-plan) Plat Vue latérale Plat
E3T-FD1 E3T-SL1 E3T-SL2 E3T-FL1 E3T-FL2
Portée 5 à 30 mm 5 à 15 mm 5 à 30 mm 1 à 15 mm 1 à 30 mm
Erreur noir / blanc – 15 % max.
Source lumineuse (longueur d’onde)
LED rouge (LED de précision) = 650 nm
Tension d’alimentation 12 à 24 Vc.c. ±10 %, ondulation (p-p) 10 % max.
Circuits de protection Protection contre l’inversion de polarité de l’alimentation et de la sortie de contrôle
Protection contre les courts-circuits de sortie, prévention des interférences mutuelles
Temps de réponse 1 ms maximum
Température Fonctionnement –25 °C à 55 °C
ambiante
Stockage –40 °C à 70 °C (sans givre ni condensation)
Classe de protection IEC60529 IP67
Matériau Boîtier PBT (polybutylène téréphthalate)
Fenêtre d’affichage Polyarylate dénaturé
Lentille Polyarylate dénaturé
(mm)
25
20
15
10
5
Lentille de
réception lumineuse
« Flip chip » (circuit intégré)
Elément de
réception lumineuse
0
Papier blanc
Papier noir
Arrière Avant Côté
E3T-FL1@
Erreur noir / blanc minimale Les systèmes optiques coaxiaux et les lentilles à distance focale réduite
des modèles rétro-réfléchissants permettent la détection de petits objets (dia 2 mm) ou la détection à travers de petits trous (dia 2 mm).
La forme unique des lentilles de réception lumineuse et la technologie de montage des puces autorise des distances de détection appropriées pour une détection extrêmement précise et fiable même au travers de minuscules fentes ou ouvertures de diamètre de 0,5 mm, par exemple.
Modèles avec trous de montage pour vis M2 ou M3
193
