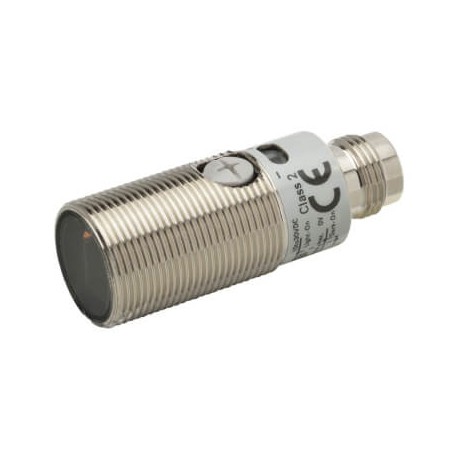

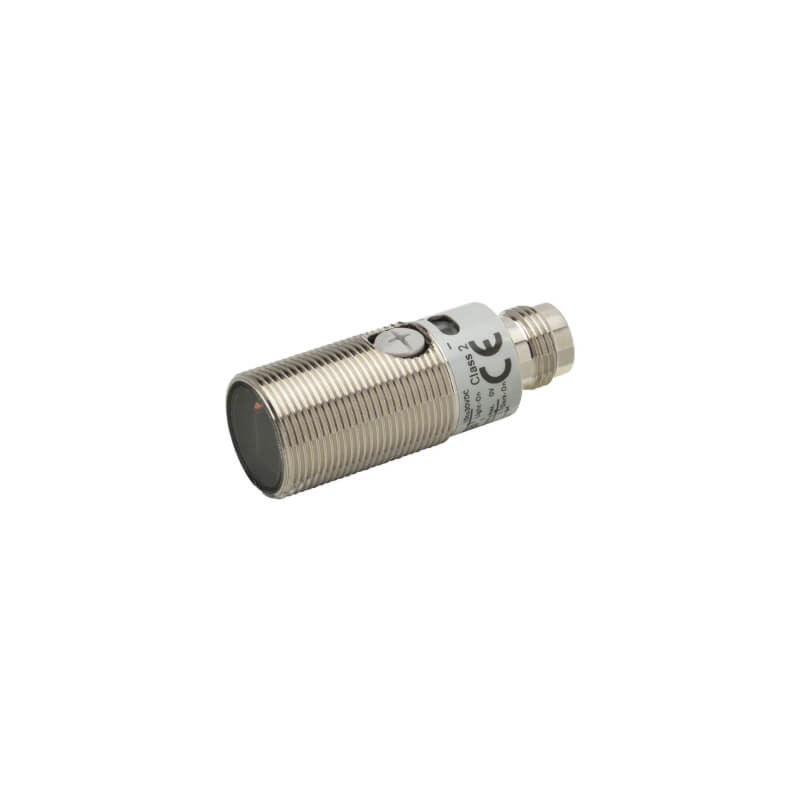

E3FB-DP22 378927 OMRON Détecteurs optoélectroniques, Métal Reflex 300mm M12 PNP Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E3FB-DP22 378927 OMRON Détecteurs optoélectroniques, Métal Reflex 300mm M12 PNP

E3FB-DP22

378927

OMRON

Disponible

Expédition hui

Détecteurs optoélectroniques, Métal Reflex 300mm M12 PNP

Plus de détails


Cellules Photoélectriques Détecteurs

Capteurs photoélectriques - Cylindrique - OMRON

Capteurs photoélectriques - Cylindrique - E3FA/E3RA - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$49.89
4+$46.73
8+$45.58
12+$45.01
16+$44.66
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



E3FA / E3FB Cylindrique
Capteur photoélectrique hautes performances dans un boîtier M18 compact
La série E3FA/E3FB constitue une nouvelle génération de capteurs photoélectriques
OMRON incluant de grandes variétés de modèles fiables et faciles à utiliser. Intégrant de nombreuses fonctions standard et spéciales, cette gamme répond aux besoins
de nombreux types d'industries, tels que l'emballage, la céramique et la manutention de matériaux.
• Grande variété de types standards et spéciaux
• LED rouge visible haute puissance facilitant l'alignement et la détection longue distance
• Boîtier compact et robuste pour intégration aisée dans des machines
Références
Types droits
Type de capteur Distance de détection
Mode de connexion Référence
E3FA (boîtier en plastique) E3FB (boîtier métallique) Sortie NPN Sortie PNP Sortie NPN Sortie PNP
Barrage (LED rouge) 20 m – – 2 m – E3FA-TN11 2M E3FA-TP11 2M E3FB-TN11 2M E3FB-TP11 2M
–  – – E3FA-TN21 E3FA-TP21 E3FB-TN21 E3FB-TP21
Barrage (DEL infrarouge) 15 m – – 2 m – E3FA-TN12 2M E3FA-TP12 2M – –
Rétro-réfléchissant avec MSR*1 0,1 à 4 m
(avec E39-R1S)
Rétro-réfléchissant coaxial avec MSR*1 0 à 500 mm
(avec E39-R1S)
–  – – E3FA-TN22 E3FA-TP22 – –
– – 2 m – E3FA-RN11 2M E3FA-RP11 2M E3FB-RN11 2M E3FB-RP11 2M
–  – – E3FA-RN21 E3FA-RP21 E3FB-RN21 E3FB-RP21
– – 2 m – E3FA-RN12 2M E3FA-RP12 2M E3FB-RN12 2M E3FB-RP12 2M
–  – – E3FA-RN22 E3FA-RP22 E3FB-RN22 E3FB-RP22
Réflexion diffuse (LED rouge) 100 mm – – 2 m – E3FA-DN11 2M E3FA-DP11 2M E3FB-DN11 2M E3FB-DP11 2M
–  – – E3FA-DN21 E3FA-DP21 E3FB-DN21 E3FB-DP21
300 mm – – 2 m – E3FA-DN12 2M E3FA-DP12 2M E3FB-DN12 2M E3FB-DP12 2M
–  – – E3FA-DN22 E3FA-DP22 E3FB-DN22 E3FB-DP22
1m – – 2 m – E3FA-DN13 2M E3FA-DP13 2M E3FB-DN13 2M E3FB-DP13 2M
–  – – E3FA-DN23 E3FA-DP23 E3FB-DN23 E3FB-DP23
Réflexion diffuse (DEL infrarouge) 100 mm – – 2 m – E3FA-DN14 2M E3FA-DP14 2M – –
–  – – E3FA-DN24 E3FA-DP24 – –
300 mm – – 2 m – E3FA-DN15 2M E3FA-DP15 2M – –
–  – – E3FA-DN25 E3FA-DP25 – –
1m – – 2 m – E3FA-DN16 2M E3FA-DP16 2M – –
–  – – E3FA-DN26 E3FA-DP26 – –
Suppression arrière-plan
(suppression d'arrière-plan)
100 mm – – 2 m – E3FA-LN11 2M E3FA-LP11 2M E3FB-LN11 2M E3FB-LP11 2M
–  – – E3FA-LN21 E3FA-LP21 E3FB-LN21 E3FB-LP21
200 mm – – 2 m – E3FA-LN12 2M E3FA-LP12 2M E3FB-LN12 2M E3FB-LP12 2M
–  – – E3FA-LN22 E3FA-LP22 E3FB-LN22 E3FB-LP22
184
E3FA / E3FB Cylindrique
Modèles radiaux
Type de capteur Distance de détection
Mode de connexion Référence
E3RA (boîtier en plastique) E3RB (boîtier métallique) Sortie NPN Sortie PNP Sortie NPN Sortie PNP
Barrage 15 m – – 2 m – E3RA-TN11 2M E3RA-TP11 2M E3RB-TN11 2M E3RB-TP11 2M
–  – – E3RA-TN21 E3RA-TP21 E3RB-TN21 E3RB-TP21
Rétro-réfléchissant avec MSR*1.
0,1 à 3 m
(avec E39-R1S)
– – 2 m – E3RA-RN11 2M E3RA-RP11 2M E3RB-RN11 2M E3RB-RP11 2M
–  – – E3RA-RN21 E3RA-RP21 E3RB-RN21 E3RB-RP21
Réflexion directe 100 mm – – 2 m – E3RA-DN11 2M E3RA-DP11 2M E3RB-DN11 2M E3RB-DP11 2M
–  – – E3RA-DN21 E3RA-DP21 E3RB-DN21 E3RB-DP21
300 mm – – 2 m – E3RA-DN12 2M E3RA-DP12 2M E3RB-DN12 2M E3RB-DP12 2M
–  – – E3RA-DN22 E3RA-DP22 E3RB-DN22 E3RB-DP22
700 mm – – 2 m – E3RA-DN13 2M E3RA-DP13 2M E3RB-DN13 2M E3RB-DP13 2M
–  – – E3RA-DN23 E3RA-DP23 E3RB-DN23 E3RB-DP23
*1 Le réflecteur est vendu séparément. Sélectionnez le modèle de réflecteur correspondant à l'application.
Taille et forme compactes. Peut être installé pratiquement n'importe où.
Voyant DEL visible pour un alignement facile.
185
E3FA / E3FB Cylindrique
Caractéristiques
Type droit
Méthode de détection Barrage
(LED rouge)
Barrage
(DEL infrarouge)
Rétro-réflexion Coaxial
à rétro-réflexion
Réflexion diffuse
Référence Sortie
NPN
Sortie
Précâblé E3F_-TN11 2M E3F_-TN12 2M E3F_-RN11 2M E3F_-RN12 2M E3F_-DN11 2M E3F_-DN12 2M E3F_-DN13 2M Connecteur M12 E3F_-TN21 E3F_-TN22 E3F_-RN21 E3F_-RN22 E3F_-DN21 E3F_-DN22 E3F_-DN23
Précâblé E3F_-TP11 2M E3F_-TP12 2M E3F_-RP11 2M E3F_-RP12 2M E3F_-DP11 2M E3F_-DP12 2M E3F_-DP13 2M
Elément
PNP
Connecteur M12 E3F_-TP21 E3F_-TP22 E3F_-RP21 E3F_-RP22 E3F_-DP21 E3F_-DP22 E3F_-DP23
Distance de détection 20 m 15 m 0,1 à 4 m 0 à 500 mm 100 mm 300 mm 1 m
Source lumineuse (longueur d'onde) LED rouge (624 nm) LED infrarouge
(850 nm)
LED rouge (624 nm)
Tension d'alimentation 10 à 30 Vc.c. (y compris 10 % d'ondulation de tension (p-p) max.)
Mode de fonctionnement Light-ON/Dark-ON sélectionnable par câblage
Réglage de sensibilité Réglage à un tour
Circuits de protection Protection d'inversion de polarité d'alimentation, protection de court-circuit de sortie et protection de polarité de sortie inversée
Temps de réponse 0,5 ms
Température ambiante
Fonctionnement –25 à 55 °C
Stockage –30 à 70 °C (sans givrage ni condensation)
Degré de protection IEC: IP67, DIN 40050-9: IP69K
Matériau Boîtier et écrou E3FA : ABS, E3FB : Laiton nickelé
Lentille et affichage PMMA
Bouton de réglage POM
Méthode de détection Réflexion diffuse BGS (suppression d'arrière-plan)
Référence Sortie
NPN
Sortie
Précâblé E3F_-DN14 2M E3F_-DN15 2M E3F_-DN16 2M E3F_-LN11 2M E3F_-LN12 2M Connecteur M12 E3F_-DN24 E3F_-DN25 E3F_-DN26 E3F_-LN21 E3F_-LN22
Précâblé E3F_-DP14 2M E3F_-DP15 2M E3F_-DP16 2M E3F_-LP11 2M E3F_-LP12 2M
Elément
PNP
Connecteur M12 E3F_-DP24 E3F_-DP25 E3F_-DP26 E3F_-LP21 E3F_-LP22
Distance de détection 100 mm 300 mm 1 m 100 mm 200 mm
Source lumineuse (longueur d'onde) LED infrarouge (850 nm) LED rouge (624 nm)
Tension d'alimentation 10 à 30 Vc.c. (y compris 10 % d'ondulation de tension (p-p) max.)
Mode de fonctionnement Light-ON/Dark-ON sélectionnable par câblage
Réglage de sensibilité Réglage à un tour Fixe
Circuits de protection Protection d'inversion de polarité d'alimentation, protection de court-circuit de sortie et protection de polarité de sortie inversée
Temps de réponse 0,5 ms
Température ambiante
Fonctionnement –25 à 55 °C
Stockage –30 à 70 °C (sans givrage ni condensation)
Degré de protection IEC: IP67, DIN 40050-9: IP69K
Matériau Boîtier et écrou E3FA : ABS, E3FB : Laiton nickelé
Lentille et affichage PMMA
Bouton de réglage POM
Modèle radial
Méthode de détection Barrage Rétro-réflexion Réflexion diffuse
Référence Sortie
NPN
Sortie
Précâblé E3R_-TN11 2M E3R_-RN11 2M E3R_-DN11 2M E3R_-DN12 2M E3R_-DN13 2M Connecteur M12 E3R_-TN21 E3R_-RN21 E3R_-DN21 E3R_-DN22 E3R_-DN23
Précâblé E3R_-TP11 2M E3R_-RP11 2M E3R_-DP11 2M E3R_-DP12 2M E3R_-DP13 2M
Elément
PNP
Connecteur M12 E3R_-TP21 E3R_-RP21 E3R_-DP21 E3R_-DP22 E3R_-DP23
Distance de détection 15 m 0,1 à 3 m 100 mm 300 mm 700 mm
Source lumineuse (longueur d'onde) LED rouge (624 nm)
Tension d'alimentation 10 à 30 Vc.c. (y compris 10 % d'ondulation de tension (p-p) max.)
Mode de fonctionnement Light-ON/Dark-ON sélectionnable par câblage
Réglage de sensibilité Réglage à un tour
Circuits de protection Protection d'inversion de polarité d'alimentation, protection de court-circuit de sortie et protection de polarité de sortie inversée
Temps de réponse 0,5 ms
Température ambiante
Fonctionnement –25 à 55 °C
Stockage –30 à 70 °C (sans givrage ni condensation)
Degré de protection IEC: IP67, DIN 40050-9: IP69K
Matériau Boîtier et écrou E3FA : ABS, E3FB : Laiton nickelé
Lentille et affichage PMMA
Bouton de réglage POM
186
