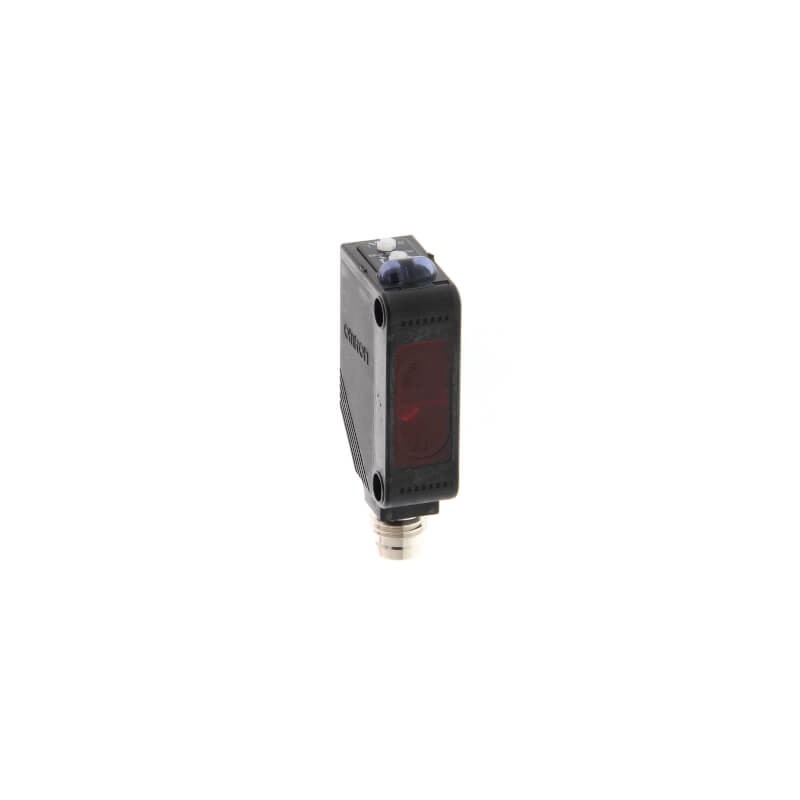

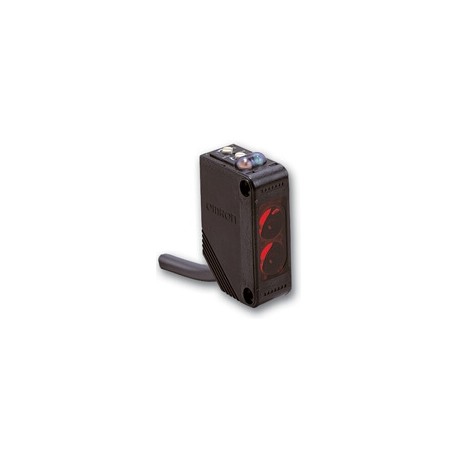

E3Z-D86 242469 OMRON Détecteurs optoélectroniques, écologiques cc 3h SLR 10cm PNP M8

E3Z-D86

242469

OMRON

Disponible

Expédition hui

Détecteurs optoélectroniques, écologiques cc 3h SLR 10cm PNP M8

Plus de détails


Cellules Photoélectriques Détecteurs

Capteurs photoélectriques - Carrés compacts - OMRON

Capteurs photoélectriques - Carrés compacts - E3Z - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$96.34
3+$91.99
5+$90.40
7+$89.49
9+$88.93
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



E3Z Carrés compacts
Capteur d’utilisation générale dans un boîtier compact en plastique
La taille compacte du boîtier et la LED puissante offrent un excellent rapport performance-taille et la haute précision optique et la durée de vie accrue du capteur font de ce dernier le choix idéal pour des applications standard et difficiles.
• Déviation d’axe optique minimale pour un alignement simple
• IP67 et IP69K pour la meilleure résistance à l’eau
• Blindage renforcé pour la meilleure protection antiparasite (EMC)
• Boîtier à moulage multiple pour une résistance mécanique élevée
Informations pour la commande
Type de capteur Portée Mode de connexion Référence*1
Sortie NPN Sortie PNP
Barrage 30 m
(Lumière infrarouge)
– – 2 m
E3Z-T62 2M E3Z-T82 2M
 – – E3Z-T67 E3Z-T87
Rétro-réflexion avec M.S.R.
10 m
(Lumière rouge)
0,1 à 4 m*2
(Lumière rouge)
– – 2 m E3Z-T61A 2M E3Z-T81A 2M
 – – E3Z-T66A E3Z-T86A
– – 2 m E3Z-R61 2M E3Z-R81 2M
 – – E3Z-R66 E3Z-R86
Rétro-réflexion avec M.S.R.
0,1 à 5 m*2
(Lumière infrarouge)
– – 2 m E3Z-R61-4 2M E3Z-R81-4 2M
 – – E3Z-R66-4 E3Z-R86-4
Réflexion directe 1 m (réglable) (lumière infrarouge) – – 2 m E3Z-D62 2M E3Z-D82 2M
 – – E3Z-D67 E3Z-D87
Réflexion directe, faisceau large
100 mm (réglable) (lumière infrarouge) – – 2 m E3Z-D61 2M E3Z-D81 2M
 – – E3Z-D66 E3Z-D86
Distance réglable (suppression d’arrière- plan)
Petit spot (Lumière rouge)
2 mm 20 mm
Suppr. arrière-plan (au réglage mini.)
Suppr. arrière-plan (au réglage maxi.)
80 mm
– – 2 m E3Z-LS63 2M E3Z-LS83 2M
 – – E3Z-LS68 E3Z-LS88
Standard (Lumière rouge)
20 mm
Suppr. arrière-plan (au réglage mini.)
40 mm
Suppr. arrière-plan (au réglage maxi.)
200 mm
Seuil du niveau de lumière incidente (fixe)
– – 2 m E3Z-LS61 2M*3
E3Z-LS81 2M*3
Suppr. 1er plan (au réglage min.)
Suppr. 1er plan (au réglage max.)
 – – E3Z-LS66*3 E3Z-LS86*3
*1 Commutateur Light-ON / Dark-ON sélectionnable
*2 Mesurée avec E39-R1S
*3 Pour les modèles LED infrarouges, veuillez contacter votre revendeur Omron.
176
E3Z Carrés compacts
Caractéristiques
Élément Barrage Rétro- réfléchissant avec M.S.R.
Rétro- réfléchissant sans M.S.R.
Réflexion directe Réflexion directe
(faisceau large)
Distance réglable (suppression d’arrière-plan)
Standard Petit spot
LED rouge LED infrarouge
NPN E3Z-T62 / T67 E3Z-T61A / T66A E3Z-R61 / R66 E3Z-R6_-4 E3Z-D62 / D67 E3Z-D61 / D66 E3Z-LS61 / 66 E3Z-LS63 / 68
PNP E3Z-T82 / T87 E3Z-T81A / T86A E3Z-R81 / R86 E3Z-R8_-4 E3Z-D82 / D87 E3Z-D81 / D86 E3Z-LS81 / 86 E3Z-LS83 / 88
Angle directionnel Emetteur et récepteur :
3 ° à 15 °
2 ° à 10 ° –
Erreur noir / blanc – 10 % de la dis- tance
réglée max.
5 % de la distance réglée max.
Source lumineuse
(longueur d’onde)
LED infrarouge
(870 nm)
LED rouge
(700 nm)
LED rouge
(680 nm)
LED infrarouge
(870 nm)
LED infrarouge (860 nm) LED rouge
(680 nm)
LED rouge
(650 nm)
Tension d’alimentation 12 à 24 Vc.c. ±10 %, ondulation (p-p) : 10 % max.
Circuits de protection Protection contre Protection contre Protection contre les inversions de polarité,
Protection contre les inversions de
l’inversion de
les courts-circuits protection contre les courts-circuits de sortie,
polarité,
polarité de l’alimentation,
de sortie, alimentation,
prévention des interférences mutuelles,
protection contre les inversions de polarité de sortie
protection contre les courts-circuits de sortie,
les courts-circuits, protection contre
prévention des interférences
l’inversion de polarité de la
sortie
les inversions de polarité
mutuelles
Temps de réponse 2 ms max. 1 ms max.
Température Fonction-
–25 °C à 55 °C
ambiante
nement
Stockage –40 °C à 70 °C (sans givre ni condensation)
Classe de protection IEC 60529 IP67, IP69K selon DIN 40050 section 9
Matériau Boîtier PBT (polybutylène téréphthalate)
Lentille Résine de polyacrylate dénaturée Résine méthacrylate Résine de polyacrylate dénaturée
Immunité à la lumière ambiante forte Immunité élevée aux bruits électromagnétiques Construction de boîtier robuste et étanche
177
