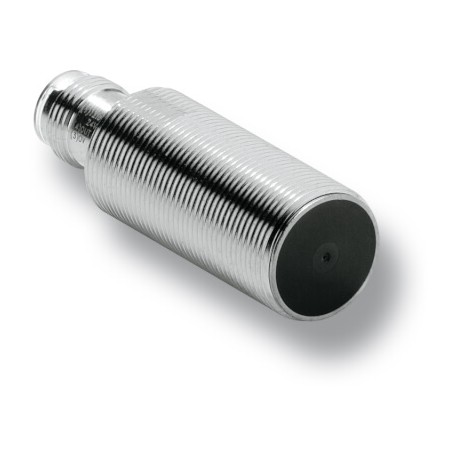

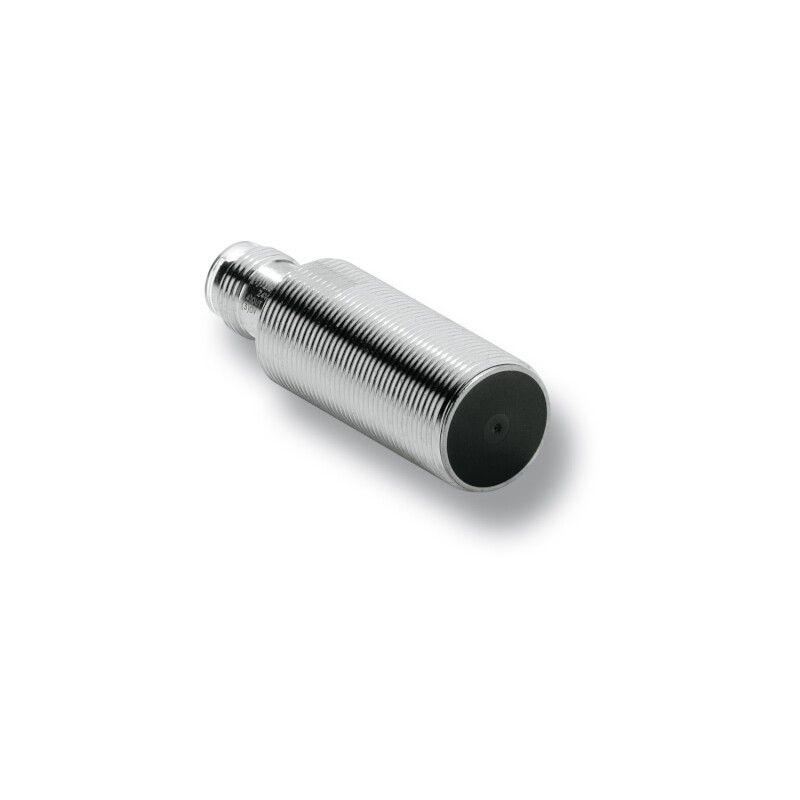

E2A-M12KS04-WP-D1 2M 232068 OMRON Les capteurs de proximité, Câble M12 4mm Court Enr NA 2h 2m Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E2A-M12KS04-WP-D1 2M 232068 OMRON Les capteurs de proximité, Câble M12 4mm Court Enr NA 2h 2m

E2A-M12KS04-WP-D1 2M

232068

OMRON

Disponible

Expédition hui

Les capteurs de proximité, Câble M12 4mm Court Enr NA 2h 2m

Plus de détails


Capteurs Inductifs Detecteurs

Capteurs inductifs - Compact – cylindrique - OMRON

Capteurs inductifs - Compact – cylindrique - E2A c.c. 2 fils / c.c. 4 fils - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$33.40
6+$30.54
12+$29.79
18+$29.42
24+$29.18
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



E2A Compact – Cylindrique
Détecteur inductif à portée étendue dans un boîtier cylindrique en laiton
La grande qualité et la longue durée de vie du E2A à portée étendue, garantissent une haute fiabilité de fonctionnement, des performances précises et une durée
de vie prolongée du détecteur pour un large éventail d'applications.
• Portée étendue (doublée)
• IP67 et IP69k pour la meilleure protection contre l'eau
• c.c. 3 fils (NO, NF)
• Large plage de températures –40 à 70 °C
• 200 mA max. courant de charge
• Large gamme de connectivité et d'installation grâce à la conception modulaire
Références
Précâblé
Taille Portée Longueur
Configuration Référence (pour types précâblés avec câble PVC de 2 m)
du filetage
(longueur totale)
de sortie
Fonctionnement NO Fonctionnement NF c.c. 4 fils (modèles PNP NO + NF)
M8  – 2,0 mm 27 (40) mm PNP*1 E2A-S08KS02-WP-B1 2M*2 E2A-S08KS02-WP-B2 2M*2 E2A-S08LS02-WP-B3 2M*3
–  4,0 mm 21 (40) mm PNP*1 E2A-S08KN04-WP-B1 2M*2 E2A-S08KN04-WP-B2 2M*2 E2A-S08LN04-WP-B3 2M*3
M12  – 4,0 mm 34 (50) mm PNP*1 E2A-M12KS04-WP-B1 2M E2A-M12KS04-WP-B2 2M E2A-M12KS04-WP-B3 2M
–  8,0 mm 27 (50) mm PNP*1 E2A-M12KN08-WP-B1 2M E2A-M12KN08-WP-B2 2M E2A-M12KN08-WP-B3 2M M18  – 8,0 mm 39 (59) mm PNP*1 E2A-M18KS08-WP-B1 2M E2A-M18KS08-WP-B2 2M E2A-M18KS08-WP-B3 2M
–  16,0 mm 29 (59) mm PNP*1 E2A-M18KN16-WP-B1 2M E2A-M18KN16-WP-B2 2M E2A-M18KN16-WP-B3 2M M30  – 15,0 mm 44 (64) mm PNP*1 E2A-M30KS15-WP-B1 2M E2A-M30KS15-WP-B2 2M E2A-M30KS15-WP-B3 2M
–  20,0 mm*4 29 (64) mm PNP*1 E2A-M30KN20-WP-B1 2M E2A-M30KN20-WP-B2 2M E2A-M30KN20-WP-B3 2M
Types de connecteurs (M12)
Taille Portée Longueur
Configuration Référence (pour les modèles à connecteur M12)
du filetage
(longueur totale)
de sortie
Fonctionnement NO Fonctionnement NF c.c. 4 fils (modèles PNP NO + NF)
M8  – 2,0 mm 27 (43) mm PNP*1 E2A-S08KS02-M1-B1*2 E2A-S08KS02-M1-B2*2 E2A-S08LS02-M3-B3*5
–  4,0 mm 21 (43) mm PNP*1 E2A-S08KN04-M1-B1*2 E2A-S08KN04-M1-B2*2 E2A-S08LN04-M3-B3*5
M12  – 4,0 mm 24 (48) mm PNP*1 E2A-M12KS04-M1-B1 E2A-M12KS04-M1-B2 E2A-M12KS04-M1-B3
–  8,0 mm 27 (48) mm PNP*1 E2A-M12KN08-M1-B1 E2A-M12KN08-M1-B2 E2A-M12KN08-M1-B3
M18  – 8,0 mm 39 (53) mm PNP*1 E2A-M18KS08-M1-B1 E2A-M18KS08-M1-B2 E2A-M18KS08-M1-B3
–  16,0 mm 29 (53) mm PNP*1 E2A-M18KN16-M1-B1 E2A-M18KN16-M1-B2 E2A-M18KN16-M1-B3
M30  – 15,0 mm 44 (58) mm PNP*1 E2A-M30KS15-M1-B1 E2A-M30KS15-M1-B2 E2A-M30KS15-M1-B3
–  20,0 mm*4 29 (58) mm PNP*1 E2A-M30KN20-M1-B1 E2A-M30KN20-M1-B2 E2A-M30KN20-M1-B3
Modèles c.c. à 2 fils
Taille Portée Longueur du filetage (longueur totale)
Matériau du boîtier Mode
de fonctionnement
Référence (pour types précâblés avec câble PVC de 2 m)
c.c. 2 fils (NO)*1
M8  – 2,0 mm 27 (40) mm Acier inoxydable NO E2A-S08KS02-WP-D1 2M
–  4,0 mm 21 (40) mm E2A-S08KN04-WP-D1 2M M12  – 4,0 mm 34 (50) mm Laiton nickelé E2A-M12KS04-WP-D1 2M
–  8,0 mm 27 (50) mm E2A-M12KN08-WP-D1 2M M18  – 8,0 mm 39 (59) mm E2A-M18KS08-WP-D1 2M
–  16,0 mm 29 (59) mm E2A-M18KN16-WP-D1 2M M30  – 15,0 mm 44 (64) mm E2A-M30KS15-WP-D1 2M
–  20,0 mm 29 (64) mm E2A-M30KN20-WP-D1 2M
Modèles avec broches plaquées or
Taille Portée Longueur
Configuration Connexion Matériau
Mode de
Référence
du filetage
(longueur totale)
de sortie
du boîtier
fonctionne- ment
M8  – 2 mm 27 (40) mm NPN Connecteur M8 3 broches :
Acier inoxydable NO E2A-S08KS02-M5-C1-4
 – 49 (62) mm
plaqué or
E2A-S08LS02-M5-C1-4
M12  – 4 mm 34 (48) mm PNP Connecteur M12 4 broches :
Laiton nickelé E2A-M12KS04-M1-B1-4
–  8 mm
plaqué or
E2A-M12KN08-M1-B1-4
F :*1Des modèles NPN sont disponibles. Pour commander, remplacez « -B1 », « -B2 », « -B3 » ou « -D1 » par « -C1 », « -C2 » ou « -C3 ».
F :*2Les boîtiers M8 sont uniquement disponibles en acier inoxydable (SUS 303).
F :*3Boîtier plus long avec longueur du filetage de 49 mm et longueur totale de 62 mm.
F :*4Des modèles avec de plus longues distances de détection de 30 mm et 35 mm sont disponibles.
F :*5Modèles avec connecteur M8 4 broches et longueur du filetage de 49 mm et longueur totale de 61 mm.
266
E2A Compact – Cylindrique
Caractéristiques
(Exemple pour les modèles blindés.)
Elément M8 M12 M18 M30
E2A-S08KS E2A-M12KS E2A-M18KS E2A-M30KS Portée 2 mm 10 % 4 mm 10 % 8 mm 10 % 15 mm 10 % Fréquence de réponse 1 500 Hz 1 000 Hz 500 Hz 250 Hz
Tension d'alimentation
(tension de fonctionnement)
12 à 24 Vc.c. Ondulation (c-c) : 10 % max. (10 à 32 Vc.c.)
Circuits de protection Protection contre l'inversion de polarité de l'alimentation, suppresseur
de surtension, protection contre les courts-circuits
Protection contre l'inversion de polarité de la sortie, protection contre l'inversion de polarité de l'alimentation, suppresseur de surtension, protection contre les courts-circuits
Température ambiante
Fonctionnement –40 à 70 C
Stockage –40 à 85C (sans condensation ni givrage)
Classe de protection IP67 conformément à IEC 60529 IP69K conformément à DIN 40050 section 9
Matériau Boîtier Acier inoxydable Laiton nickelé
Surface
de détection
Fonctionnalités optionnelles
PBT
Reportez-vous à la fiche technique complète ou contactez votre revendeur OMRON pour les fonctionnalités optionnelles ci-dessous
Corps et module de détection
– distance de détection unique (idéal pour la compatibilité avec les précédentes générations de machines)
– Long corps (idéal pour une installation dans des constructions plus épaisses)
Connexion
– M8 4 broches (pour commander, remplacez -M1 par -M3 par ex. E2A-S08KS02-M3-B1)
– M8 3 broches (pour commander, remplacez -M1 par -M5 par ex. E2A-S08KS02-M5-B1)
– câble PUR
– Câbles torsadés avec fiches M8 ou M12
Sortie
– 400 mA max. courant de charge (idéal pour la commutation directe de courants de charge supérieurs)
– c.c. 2 fils (idéal pour réduction du câblage le courant de fuite peut être utilisé pour détecter une rupture de câble)
– Courant continu 4 fils (sortie NO + NF – idéal pour un stock réduit de pièces de rechange le signal antivalent peut être utilisé pour détecter une rupture de câble)
Étanchéité élevée à l'eau Protection anti-rupture de câble Résistance mécanique élevée
Immunité élevée aux bruits
électromagnétiques
Résistance élevée aux changements de température
Résistance élevée aux vibrations
267
