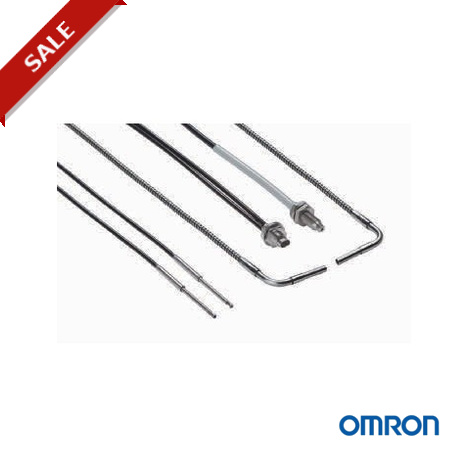

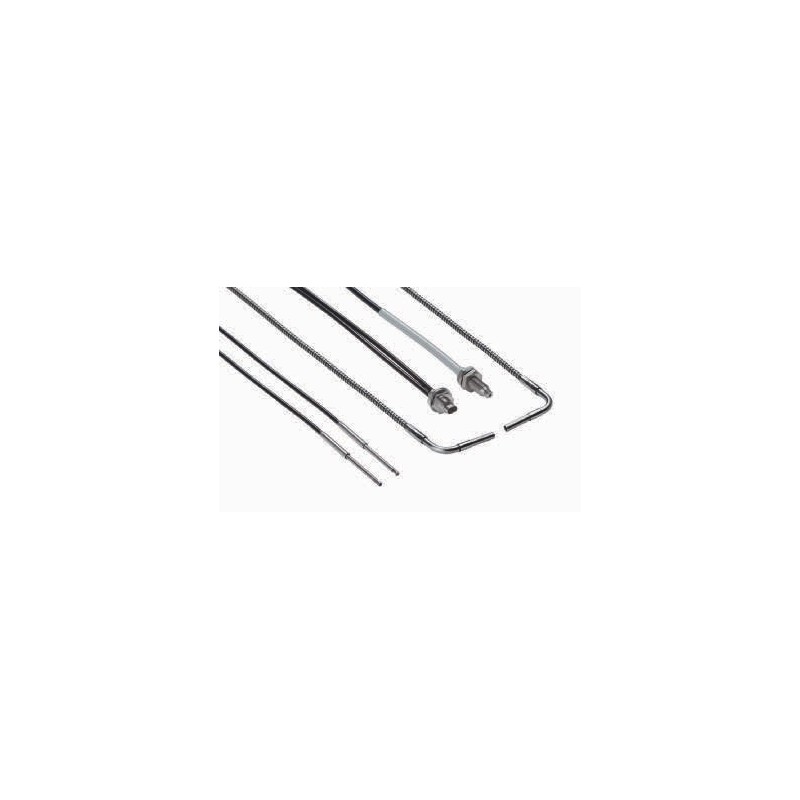

E32-ET51 2M 131516 OMRON haute barrière Tª 150 fileté M4

E32 résistant à la chaleur Têtes de capteurs à fibres
Têtes de capteurs à fibres résistantes à la chaleur
La large gamme de fibres résistantes à la chaleur permet une longue durée de vie des capteurs avec la meilleure protection dans les environnements exigeants
• Résistant à la chaleur jusqu'à 400°C
• Tailles de 2 mm de diamètre à M6
• Modèles longue distance ou haute précision de détection
Références
Type de capteur Taille Distance de détection
(en mm)*1
Principales caractéristiques Référence
E3X-HD E3NX-FA Pour amplificateurs
E3NX-FA et E3X-HD
M4 3 000 4 000 –40 °C à 150 °C E32-ET51 2M
Pour amplificateur E3X-NA
800 1 200 –40 °C à 100 °C*2, high-flex (haute flexion)
E32-T51R 2M
2 mm
de diamètre
550 820 –40 °C à 200 °C E32-T81R-S 2M
900 1 350 –60 °C à 350 °C E32-T61-S 2M
450 670 –40 °C à 150 °C E32-T54 2M
3 mm
de diamètre
2 600 3 900 –40 °C à 200 °C E32-T84S-S 2M
M6 500 750 –40 °C à 150 °C E32-ED51 2M
280 420 –40 °C à 100 °C*2, high-flex (haute flexion) E32-D51R 2M
180 270 –40 °C à 200 °C E32-D81R-S 2M E32-D81R 2M
180 270 –60 °C à 350 °C E32-D61-S 2M E32-D61
M4 120 180 –40 °C à 400°C E32-D73-S 2M E32-D73
23 × 20 ×
9 mm
30 × 24 ×
9 mm
25 × 18 ×
5 mm
36 × 18 ×
5 mm
*1 Distance de détection mesurée en mode standard
15–38 –40 °C à 150 °C E32-A09H 2M
20–30 –40 °C à 300°C E32-A09H2 2M
1–5 –40 °C à 300°C E32-L64 2M
5–18 E32-L66 2M
*2 Résistance à court terme. Pour un fonctionnement continu entre –40 °C et 90 °C
243
E32 résistant à la chaleur Têtes de capteurs à fibres
Caractéristiques
Elément –40 °C
à 150 °C
–40 °C
à 100°C
–40 °C à 150 °C –40 °C à 200 °C –40 °C à 300°C –60 °C
à 350 °C
–40 °C
à 400°C
E32-E_51 E32-D51R/ T51R
E32-T54 E32-A09H E32-_ 81_ E32-T84_ E32-A09H2 E32-L6_ E32-_ 61_ E32-D73_
Rayon de courbure admissible (en mm) R35 R2 R35 R10 R25
Découpage libre Oui Non
Matériau Tête Laiton nickelé
Acier inoxydable Aluminium Acier inoxydable
Fibre PMMA Résine acrylique
PMMA Verre
Gaine Résine
Résine
Résine fluorée Revêtement
Tube en acier Revêtement en acier
Tube en acier
fluorée
polyuréthane
en acier inoxydable
en spirale
inoxydable
inoxydable en spirale
inoxydable
Degré de protection IEC 60529
IP67
IEC 60529
IP50
IEC 60529 IP67 IEC 60529
IP40
IEC 60529 IP67
400°C
350 °C
200 °C
150 °C
La sélection du matériau optimisé pour la plage de température fournit le meilleur rapport prix - performances pour les applications.
Revêtement en spirale en acier inoxydable pour plus de souplesse avec une protection mécanique optimale.
244
