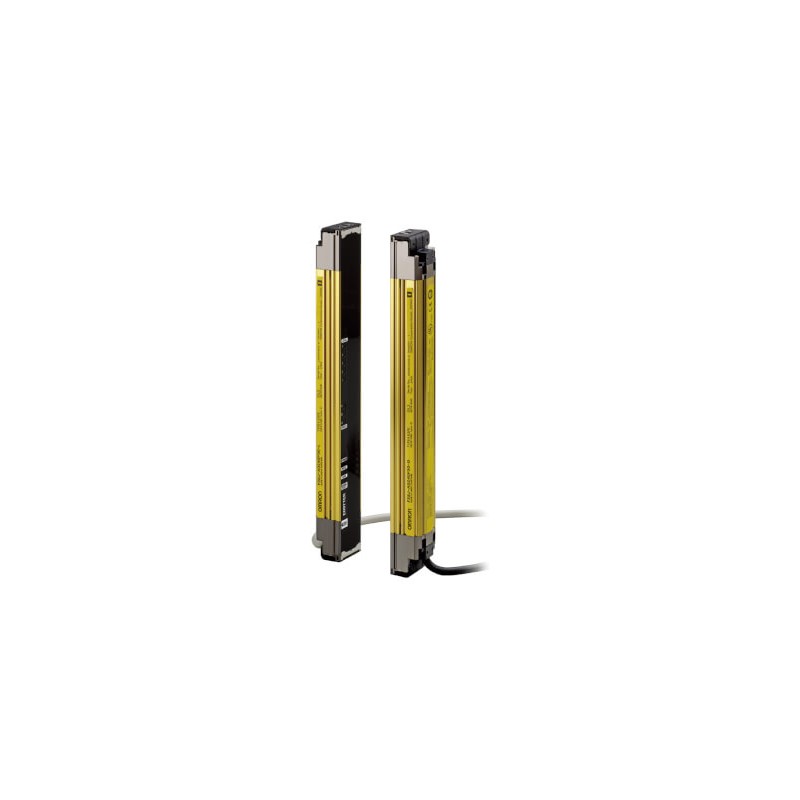

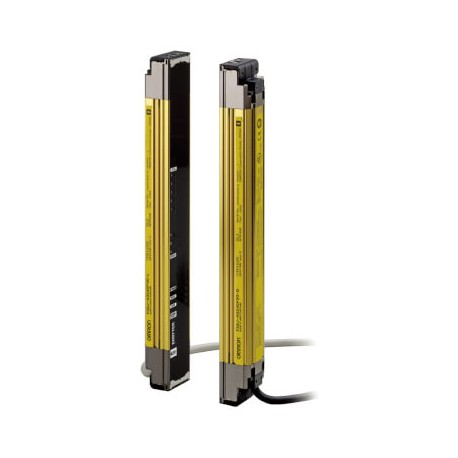

Produits de sécurité, classe IV avancée PLe Finger 695mm connexion série

Plus de détails


Sécurité

Sécurité. Capteurs de sécurité - Barrière immatérielle de sécurité de catégorie 4 - OMRON

Sécurité. Capteurs de sécurité - Barrière immatérielle de sécurité de catégorie 4 - F3SJ-A - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



F3SJ-A Capteurs de sécurité
Type avancé pour solutions de sécurité complexes
La famille F3SJ-A est une gamme de barrières immatérielles de sécurité de catégorie 4 avec une résolution optique de 14 mm et 30 mm. Une plage de fonctionnement jusqu'à 9 m et des hauteurs de protection jusqu'à 2 495 mm sont fournies sans aucune zone morte.
• Hauteur de détection = hauteur du capteur
• Fonction d'occultation et de masquage disponibles
• Connexion en série de 4 jeux maximum
• Voyants pour faciliter l'alignement et les diagnostics
• Capteur de type 4 conforme à EN 61496-1 et jusqu'à
PLe selon EN ISO 13849-1
Références
Application Capacité de détection Espace entre les faisceaux Plage de fonctionnement Hauteur de protection (mm) Référence
Protection des doigts Dia. 14 mm 9 mm 0,2 à 9 m 245 à 1 631 F3SJ-A P14
Protection des mains/bras Dia. 30 mm 25 mm 0,2 à 9 m 245 à 1 620 F3SJ-A P30
0,2 à 7 m 1 745 à 2 495
Liste des modèles de barrières immatérielles de sécurité
Série F3SJ-A14 (écart de 9 mm), série F3SJ-A14 TS (écart de 9 mm) Série F3SJ-A30 (écart de 25 mm)
Nombre de faisceaux Hauteur de protection (mm)*1 Référence
26 245 F3SJ-A0245P14
28 263 F3SJ-A0263P14
34 317 F3SJ-A0317P14
42 389 F3SJ-A0389P14
50 461 F3SJ-A0461P14
60 551 F3SJ-A0551P14
68 623 F3SJ-A0623P14
76 695 F3SJ-A0695P14
80 731 F3SJ-A0731P14
88 803 F3SJ-A0803P14
96 875 F3SJ-A0875P14
108 983 F3SJ-A0983P14
116 1 055 F3SJ-A1055P14
124 1 127 F3SJ-A1127P14
132 1 199 F3SJ-A1199P14
140 1 271 F3SJ-A1271P14
*1 Hauteur de protection (mm) = Longueur totale du capteur
Nombre de faisceaux Hauteur de protection (mm)*1 Référence
10 245 F3SJ-A0245P30
12 295 F3SJ-A0295P30
16 395 F3SJ-A0395P30
19 470 F3SJ-A0470P30
21 520 F3SJ-A0520P30
22 545 F3SJ-A0545P30
23 570 F3SJ-A0570P30
25 620 F3SJ-A0620P30
29 720 F3SJ-A0720P30
32 795 F3SJ-A0795P30
35 870 F3SJ-A0870P30
37 920 F3SJ-A0920P30
38 945 F3SJ-A0945P30
41 1 020 F3SJ-A1020P30
44 1 095 F3SJ-A1095P30
45 1 120 F3SJ-A1120P30
48 1 195 F3SJ-A1195P30
51 1 270 F3SJ-A1270P30
56 1 395 F3SJ-A1395P30
65 1 620 F3SJ-A1620P30
70 1 745 F3SJ-A1745P30
75 1 870 F3SJ-A1870P30
80 1 995 F3SJ-A1995P30
90 2 245 F3SJ-A2245P30
95 2 370 F3SJ-A2370P30
100 2 495 F3SJ-A2495P30
*1 Hauteur de protection (mm) = Longueur totale du capteur
474
F3SJ-A Capteurs de sécurité
Accessoires (vendus séparément)
Câble avec connecteur à une extrémité (2 câbles par jeu, pour l'émetteur et le récepteur)
Pour câblage avec circuit de sécurité comme un relais de sécurité unique, une unité de relais de sécurité et un contrôleur de sécurité.
Présentation Longueur de câble Caractéristiques Référence
0,5 m Connecteur M12 (8 broches) F39-JCR5A
3m F39-JC3A
7m F39-JC7A
10 m F39-JC10A
15 m F39-JC15A
20 m F39-JC20A
Outils de réglage
Présentation Type Remarques Référence
Logiciel de réglage pour ordinateurs
« SD Manager»
pour F3SJ
Accessoires :
CD-ROM SD Manager (1),
Connecteur de dérivation F39-CN1 (1), Capuchon de connecteur (1),
câble dédié de 2 m (1),
câble dédié de 0,3 m avec fiche (1), manuel d'instructions
F39-GWUM
Supports de montage du capteur (Vendus séparément)
Présentation Caractéristiques Application Remarques Référence
Support de montage standard
(pour supérieur / inférieur)
(fourni avec le F3SJ) 2 pour un émetteur,
2 pour un récepteur, total de 4 par jeu
F39-LJ1
Support de montage
Utilisez ces petits supports lors d'un montage
2 pour un émetteur,
F39-LJ2
latéral plat
latéral avec des supports de montage standard, 2 pour un récepteur,
afin qu'ils ne dépassent pas de la surface de détection.
total de 4 par jeu
Support de montage pour
Utilisez ces supports pour une installation dans Deux supports
F39-LJ3
emplacement libre
(également utilisé comme support intermédiaire
standard)
un endroit quelconque ne nécessitant pas l'utilisation d'un support standard.
par jeu
Support intermédiaire F3SN Lors du remplacement du F3SN par le F3SJ,
1 jeu avec
F39-LJ3-SN
Entretoises de remplacement
les pas des trous de montage dans les supports 2 pièces intermédiaires ne sont pas identiques.
L'entretoise est placée entre les trous de montage pour installer le F3SJ.
Support haut / bas B
(pas de trou de montage de 19 mm)
Support de montage utilisé lors du remplacement de capteurs de zone existants (autres que F3SN ou F3WN) avec le F3SJ.
Pour montage en façade.
Adapté à un pas de trou de montage de 18 à 20 mm.
2 pour un émetteur,
2 pour un récepteur, total de 4 par jeu
F39-LJ4
Support pour remplacement Support de montage utilisé lorsqu'un F3SN
2 pour un émetteur,
F39-LJ5
F3SN longueur courte
avec hauteur de protection de 300 mm ou moins est remplacé par un F3SJ.
2 pour un récepteur, total de 4 par jeu
Support de montage à encombrement réduit
Utilisez ces supports pour une installation orientée vers l'intérieur.
La longueur est plus courte de 12 mm que
le support F39-LJ1 standard.
2 pour un émetteur,
2 pour un récepteur, total de 4 par jeu
F39-LJ8
Support haut / bas C (pas de Support de montage utilisé lors du
trou de montage de 13 mm) remplacement de capteurs de zone existants ayant un pas de montage de 13 mm avec
le F3SJ.
2 pour un émetteur,
2 pour un récepteur, total de 4 par jeu
F39-LJ11
475
F3SJ-A Capteurs de sécurité
Pointeur laser
Présentation Sortie Référence
Pointeur laser pour F3SJ F39-PTJ
Caractéristiques
F3SJ-A P14/P30
Modèle F3SJ-A
P14 F3SJ-A_
P30
Type de capteur Barrière immatérielle de sécurité de catégorie 4
Version Ver. 2
Connexion d'outil de sélection Connectable
Catégorie de sécurité Sécurité de catégorie 4, 3, 2, 1 ou B
Capacité de détection Objets opaques de 14 mm de diamètre Objets opaques de 30 mm de diamètre
Écartement des faisceaux (P) 9 mm 25 mm
Nombre de faisceaux (n) 26 à 180 10 à 100
Hauteur de protection (PH) 245 à 1 631 mm 245 à 2 495 mm
Diamètre de lentille Diamètre 5 mm
Plage de fonctionnement 0,2 à 9 m (hauteur de protection maximale de 1 640 mm), 0,2 à 7 m (hauteur de protection minimale de 1 655 mm) (selon l'outil de réglage, la distance de détection peut être diminuée de 0,5 m.)
Temps de réponse
(sous condition de lumière incidente stable)
ON à OFF 1 jeu, 0245 à 983 : 11 ms à 17,5 ms max.
1 055 ou supérieure : 20 ms à 25 ms max.
OFF à ON 1 jeu, 0245 à 983 : 44 ms à 70 ms max.
1 055 ou supérieure : 80 ms à 100 ms max.
1 jeu 10 ms à 17,5 ms max.
1 jeu 40 ms à 70 ms max.
Temps de démarrage 2 s max/ (2,2 s max. pour connexion en série)
Tension d'alimentation (Vs) 24 Vc.c. ± 20 % (ondulation p-p10 % max.)
Consommation électrique
(sans charge)
Émetteur Jusqu'à 50 faisceaux : 76 mA max., 51 à 100 faisceaux : 106 mA max., 101 à 150 faisceaux : 130 mA max.,
151 à 180 faisceaux : 153 mA max., 201 à 234 faisceaux : 165 mA max.
Récepteur Jusqu'à 50 faisceaux : 68 mA max., 51 à 100 faisceaux : 90 mA max., 101 à 150 faisceaux : 111 mA max.,
151 à 180 faisceaux : 128 mA max., 201 à 234 faisceaux : 142 mA max.
Source lumineuse (longueur d'onde émise) LED infrarouge (870 nm)
Angle d'ouverture effective (EAA) Basé sur CEI 61496-2. ± 2,5° pour l'émetteur et le récepteur lorsque la distance de détection est de 3 m ou plus
Sorties de sécurité (OSSD) Deux sorties transistor PNP, courant de charge de 300 mA max., tension résiduelle de 2 V max. (sauf pour une chute de tension due à l'utilisation d'un cordon d'extension), charge de capacité autorisée de 2,2 F, courant de fuite de 1 mA max.
(Cela peut différer de la logique traditionnelle (ON / OFF) car un circuit de sécurité est utilisé.)
Sortie auxiliaire 1
(sortie inverse de sécurité)
Sortie auxiliaire 2
Une sortie transistor PNP, courant de charge de 300 mA max., tension résiduelle de 2 V max.(sauf pour une chute de tension due à l'utilisation d'un cordon d'extension), courant de fuite de 1 mA max.
Une sortie transistor PNP, courant de charge de 50 mA max., tension résiduelle de 2 V max.(sauf pour une chute de tension due à
(Sortie non de sécurité. Fonction pour système de base.) l'utilisation d'un cordon d'extension), courant de fuite de 1 mA max.
Sortie de voyant externe
(sortie inverse de sécurité)
Mode de fonctionnement de la sortie
Voyants disponibles
Lampe à incandescence: 24 Vc.c., 3 à 7 W
Lampe LED : Courant de charge de 10 mA à 300 mA max., courant de fuite de 1 mA max.
(Pour utiliser un voyant externe, un câble de voyant universel F39-JJ3N ou un kit de voyant externe dédié F39-A01P-PAC est requis.)
Récepteur Sortie de sécurité 1, 2 : ON lors de la réception de la lumière
Sortie auxiliaire 1 : Inverse des signaux de sortie de sécurité (Le mode de fonctionnement peut être modifié avec l'outil de sélection.) Sortie voyant externe 1: Inverse des signaux de sortie de sécurité pour un système de base (Le mode de fonctionnement peut être
modifié avec l'outil de sélection.), ON lors d'occultation/dérogation pour un système d'occultation (Le mode de fonctionnement peut être modifié avec l'outil de sélection.)
Émetteur Sortie auxiliaire 2 : S'active lorsque le point de 30 000 heures de fonctionnement est atteint (Le mode de fonctionnement peut être modifié avec l'outil de sélection.)
Sortie voyant externe 2: ON lors du verrouillage pour un système de base (Le mode de fonctionnement peut être modifié avec l'outil de réglage.) ON lors d'occultation / dérogation pour un système d'occultation (Le mode de fonctionnement peut être modifié avec l'outil de réglage.)
476
F3SJ-A Capteurs de sécurité
Modèle F3SJ-A
P14 F3SJ-A
_P30
Tension d'entrée Les entrée de test, entrée de sélection de verrouillage, entrée de réinitialisation et entrée d'occultation sont toutes
Tension ON : 9 à 24 V (Vs) (courant consommé : 3 mA max.), Tension OFF : 0 à 1,5 V ou ouvert
Entrée de surveillance de périphérique externe
Tension ON : 9 à 24 V (Vs) (courant consommé : 5 mA max.), Tension OFF : 0 à 1,5 V ou ouvert
Voyants Émetteur Voyants d'intensité lumineuse (LED vert × 2, LED orange × 3) : ON en fonction de l'intensité lumineuse
Voyants du mode d'erreur (LED rouge × 3) : Clignote pour indiquer les détails d'erreur
Voyant d'alimentation (LED vert × 1) : ON lorsque l'unité est alimentée
Voyant de verrouillage (LED jaune × 1) : ON à l'état de verrouillage, clignote à l'état de déverrouillage. Voyant de surveillance de périphérique externe (voyant entrée d'occultation 1), voyant de masquage / test (voyant entrée d'occultation 2) (LED vert × 2) : ON/flash selon la fonction
Récepteur Voyants d'intensité lumineuse (LED vert × 2, LED orange × 3) : ON en fonction de l'intensité lumineuse
Voyants du mode d'erreur (LED rouge × 3) : Clignote pour indiquer les détails d'erreur
Voyant de sortie OFF (LED rouge × 1) : ON lorsque la sortie de sécurité est OFF, clignote à l'état de déverrouillage. Voyant de sortie ON (LED vert × 1) : ON lorsque la sortie de sécurité est ON
Voyant d'erreur d'occultation, voyant de masquage / test (LED vert × 2) : ON/flash selon la fonction
Fonction de prévention des interférences mutuelles Algorithme de prévention des interférences de lumière, fonction de modification de la distance de détection
Connexion en série Émission de division du temps par connexion en série
Nombre de connexions : jusqu'à 4 jeux (F3SJ-A uniquement) F3SJ-E, F3SJ-B et F3SJ-TS ne peuvent pas être connectés. Nombre total de faisceaux : jusqu'à 400 faisceaux
Longueur de câble maximale pour 2 jeux : moins de 15 m
Fonction de test Autotest (à la mise en marche et lors de l'alimentation)
Test externe (fonction d'arrêt de l'émission avec l'entrée test)
Fonctions liées à la sécurité Verrouillage au démarrage, verrouillage au redémarrage (Doit être défini avec un outil de sélection lorsque la fonction d'occultation est utilisée.) Surveillance de périphérique externe
Occultation (détection dysfonctionnement lampe, fonction de dérogation incluse. Un capuchon de touche F39-CN6 pour l'occultation est requis.) Masquage fixe (doit être défini par un outil de sélection)
Masquage flottant (doit être défini par un outil de sélection)
Méthode de connexion Méthode du connecteur (M12, 8 broches)
Circuit de protection Protection contre les courts-circuits de sortie et l'inversion de polarité de l'alimentation
Température ambiante En fonctionnement : –10 à 55 °C (sans givrage), Stockage : –30 à 70 °C
Humidité ambiante En fonctionnement : 35 à 85 % (sans condensation), Stockage : 35 à 95 %
Intensité lumineuse fonctionnement ambiant Lampe à incandescence : intensité lumineuse sur la surface de réception de 3 000 lx max., Lumière du soleil : intensité lumineuse sur la surface de réception de 10 000 lx max.
Résistance d'isolement 20 M min. (à 500 Vc.c.) Tension de tenue 1 000 Vc.a., 50 / 60Hz, 1 min Classe de protection IP65 (CEI 60529)
Résistance aux vibrations Dysfonctionnement : 10 à 55 Hz, amplitude multiple de 0,7 mm, 20 balayages chacun dans les directions X, Y et Z
Résistance aux chocs Dysfonctionnement : 100 m / s2, 1 000 fois chacune dans les directions X, Y et Z
Matériau Boîtier (y compris les pièces métalliques aux deux extrémités) : Aluminium, zinc moulé
Capot : résine ABS, Couvercle de l'optique : résine PMMA (acrylique), Câble : Résistant à l'huile PVC
Poids (avec emballage) Calculez en utilisant les expressions suivantes :
(1) Pour F3SJ-A_ 14, poids (g) = (hauteur de protection) x 1,7 + 
(2) F3SJ-A _30, poids (g) = (hauteur de protection) x 1,5 + 
Les valeurs pour  sont les suivantes :
Hauteur de protection 245 à 596 mm : = 1 100 hauteur de protection 1 660 à 2 180 mm : = 2 400
Hauteur de protection 600 à 1 130 mm : = 1 500 hauteur de protection 2 195 à 2 500 mm : = 2 600
Hauteur de protection 1 136 à 1 658 mm : = 2 000
Accessoires Tige de test (*1), manuel d'instructions, support de montage standard (support F39-LJ1 pour montage haut / bas), supports de montage (intermédiaires) (*2), étiquette du mode d'erreur, manuel de l'utilisateur (CD-ROM)
*1. F3SJ-A@@@@55 n'est pas inclus.
*2. Le nombre de supports intermédiaires dépend de la hauteur de protection de F3SJ.
Pour une hauteur de protection comprise entre 600 et 1 130 mm: 1 jeu pour chacun des émetteur et récepteur est inclus
Pour une hauteur de protection comprise entre 1 136 et 1 658 mm: 2 jeux pour chacun des émetteur et récepteur sont inclus
Pour une hauteur de protection comprise entre 1 660 et 2 180 mm: 3 jeux pour chacun des émetteur et récepteur sont inclus
Pour une hauteur de protection comprise entre 2 195 et 2 500 mm: 4 jeux pour chacun des émetteur et récepteur sont inclus
Normes en vigueur CEI 61496-1, EN 61496-1 UL 61496-1, Type 4 ESPE (Electro-Sensitive Protective Equipment)
CEI 61496-2, CLC/TS 61496-2, UL 61496-2, Type 4 AOPD (Active Opto-electronic Protective Devices) CEI 61508-1 à -3, EN 61508-1 à -3 SIL3
CEI 13849-1 : 2006, EN ISO 13849-1 : 2008 (PLe, Cat.4)
UL 508, UL 1998, CAN/CSA C22.2 No.14, CAN/CSA C22.2 No.0.8
477
F3SJ-A Capteurs de sécurité
Temps de réponse
Modèle Hauteur de protection (mm) Nombre de faisceaux Temps de réponse en ms
(ON à OFF)
Temps de réponse en ms
(OFF à ON)
F3SJ-A 14 Series 245 à 263 26 à 28 11 44
281 à 389 30 à 42 12 48
407 à 497 44 à 54 13 52
515 à 605 56 à 66 14 56
623 à 731 68 à 80 15 60
767 à 983 84 à 108 17,5 70
1 055 à 1 271 116 à 140 20 80
1 343 à 1 559 148 à 172 22,5 90
1 631 180 25 100
F3SJ-A 30 Series 245 à 395 10 à 16 10 40
420 à 720 17 à 29 11 44
745 à 1 045 30 à 42 12 48
1 070 à 1 295 43 à 52 13 52
1 395 à 1 620 56 à 65 14 56
1 745 à 1 995 70 à 80 15 60
2 120 à 2 495 85 à 100 17,5 70
Remarque : Utilisez les expressions suivantes pour un branchement en série.
• Pour un branchement en série de 2 jeux :
Temps de réponse (ON à OFF) : Temps de réponse de la première unité + Temps de réponse de la deuxième unité – 1 (ms), Temps de réponse (OFF à ON) : Temps de réponse calculé ci-dessus × 4 (ms)
• Pour un branchement en série de 3 jeux : Temps de réponse (ON à OFF) :
Temps de réponse de la première unité + Temps de réponse de la deuxième unité + Temps de réponse de la troisième unité – 5 (ms), Temps de réponse (OFF à ON) : Temps de réponse calculé ci-dessus × 5 (ms)
Pour les modèles comportant le suffise « -TS », multipliez le temps de réponse obtenu ci-dessus × 5 (ms), ou utilisez 200 ms, quel que soit le moins.)
• Pour un branchement en série de 4 jeux :
Temps de réponse (ON à OFF) : Temps de réponse de la première unité + Temps de réponse de la deuxième unité + Temps de réponse de la troisième unité + Temps de réponse de la quatrième unité – 8 (ms)
Temps de réponse (OFF à ON) : Temps de réponse calculé ci-dessus × 5 (ms)
Longueur du câble d'extension
La longueur totale de la rallonge ne doit pas être supérieure aux longueurs décrites ci-dessous.
Lorsque le F3SJ et une alimentation externe sont directement connectés ou lorsque le F3SJ est connecté à un G9SA-300-SC.
Condition 1 jeu 2 jeux 3 jeux 4 jeux
Utilisation d'une lampe à incandescence pour la la sortie auxiliaire et la sortie voyant externe
45 m 40 m 30 m 20 m
Non utilisation d'une lampe à incandescence 100 m 60m 45 m 30m
Si connecté au F3SP-B1P
Condition 1 jeu 2 jeux 3 jeux 4 jeux
Utilisation d'une lampe à incandescence pour la la sortie auxiliaire 2
Utilisation d'une lampe à incandescence pour la la sortie auxiliaire 1
Utilisation d'une lampe à incandescence pour la la sortie auxiliaire 1
40 m 30 m 25 m 20 m
60 m 45 m 30 m 20 m
Non utilisation d'une lampe à incandescence 100 m 60m 45 m 30m
Remarque : Maintenez la longueur du câble dans la longueur nominale. Omettre de le faire est dangereux, car cela risque d'empêcher le fonctionnement normal des fonctions de sécurité.
478
F3SJ-A Capteurs de sécurité
Connexions
Schéma de câblage de base
Sortie PNP
Câblage en cas d'utilisation du mode de réinitialisation manuel, surveillance d'appareil externe.
(Gris) Ligne de communication (+) (Rose) Ligne
de communication (–)
S1 : Interrupteur de test externe (connecter à 0 V si un interrupteur n'est pas requis) S2 : Interrupteur de réinitialisation verrouillage/déverrouillage
KM1, KM2 : Relais de sécurité avec contact obligatoirement guidé (G7SA) ou contacteur magnétique sur le contacteur
K1, K2 : Charge ou API etc. (utilisé pour la surveillance)
*1. Utilisez un interrupteur pour de petites charges (caractéristiques d'entrée : 24 V, 1,8 mA).
*2. F3SJ fonctionne même lorsque K1 et K2 ne sont pas connectés.
K2 S1 S2
KM1
K1
KM1 KM2
*2 *1 *1
KM2 *2
+24 V c.c. Alimentation
0 V
479

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoBarri?re immat?rielle, gamme Miniature Cat?gorie 4, PLe r?s. 14, haut. 695mm, po - OMRON - F3SJ-AFrench362 Kbytespdf1-mostradoBarri?re immat?rielle, gamme Miniature Cat?gorie 4, PLe r?s. 14, haut. 695mm, po - OMRON - F3SJ-A
pdf1-Barri?re immat?rielle, gamme Miniature Cat?gorie 4, PLe r?s. 14, haut. 695mm, po - OMRON - F3SJ-A0695P14 English16 Mbytespdf1-mostradoBarri?re immat?rielle, gamme Miniature Cat?gorie 4, PLe r?s. 14, haut. 695mm, po - OMRON - F3SJ-A

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire
Avez-vous des questions d'achat?

Si vous avez des questions d'achat , vous pouvez visiter les liens suivants ou nous envoyer un email.

S'il-vous-plaît attendez





* Les champs obligatoires

ou
