> >>>E3X-MDA11 2M 323853 OMRON Double affichage dc 3h NPN Enseigner à 2 fibres
Produit précédent Produit suivant

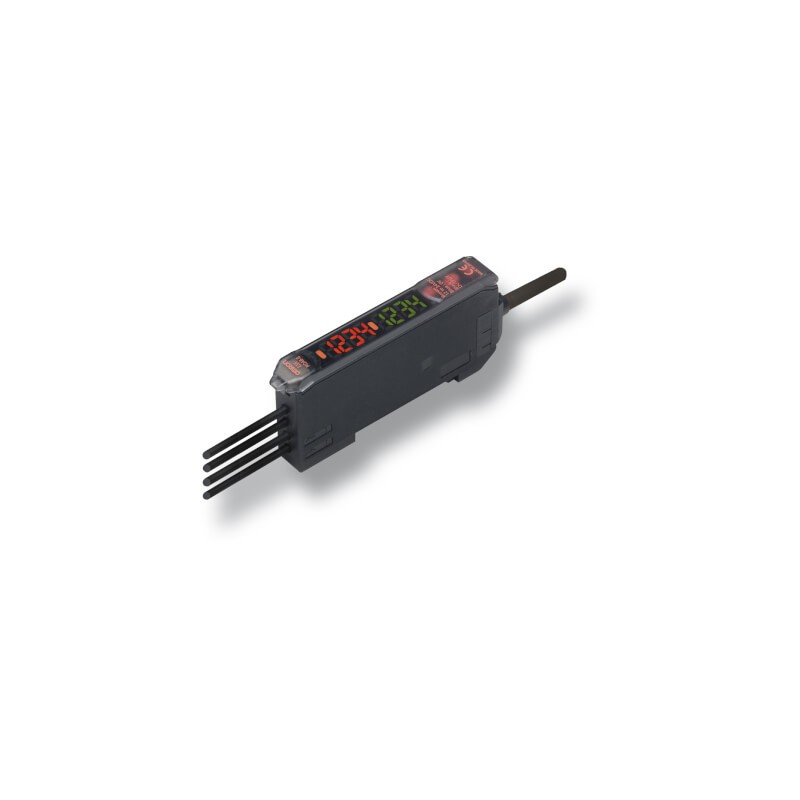

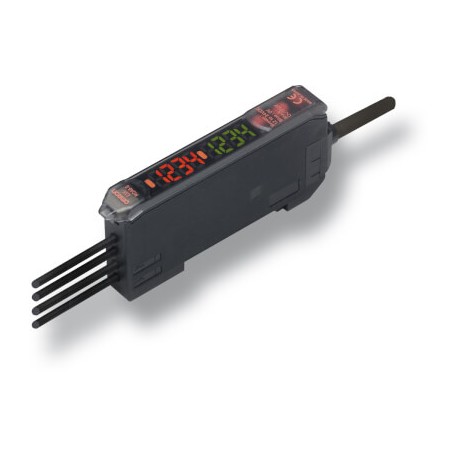

E3X-MDA11 2M 323853 OMRON Double affichage dc 3h NPN Enseigner à 2 fibres Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

E3X-MDA11 2M 323853 OMRON Double affichage dc 3h NPN Enseigner à 2 fibres

E3X-MDA11 2M

323853

E3XMDA112MOMS

OMRON

Disponible Expédition hui

Double affichage dc 3h NPN Enseigner à 2 fibres

Plus de détails


Détecteurs > Détecteur à fibre optique / amplificateur optique

Détecteurs optoélectroniques > E3X

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Fonctions

Amplificateur à fibre optique numérique 2 en 1

L'E3X-MDA intègre 2 amplificateurs à fibre optique numériques dans un boîtier compact. Pour les applications nécessitant la détection de deux objets simultanément, l'E3X-MDA est simple d'utilisation et permet de gagner de la place et du temps.

  • Deux amplificateurs numériques dans un boîtiet compact
  • Modèles à double sortie – on/off ou zone (entre deux valeurs de seuil)
  • Fonctions de comparaison de signal (ET, OU, etc.)

Logic operations without PLC

logic operations withour plc prod

La fonctionnalité AND et OR des deux canaux des fibres permet le traitement simple des signaux sans API. Cela permet d'effectuer davantage de contrôles des capteurs sur les machines sans avoir à reprogrammer l'API.

Space & cost reduction

space and cost reduction prod

L'amplificateur 2 en 1 remplace deux amplificateurs standard. Cela permet de gagner de la place et de réduire les coûts au niveau du matériel.

Ordering information

Item

Functions

Order code

NPN output

PNP output

Pre-wired

AND/OR output

E3X-MDA11

E3X-MDA41

Fiber amplifier connector1

AND/OR output

E3X-MDA6

E3X-MDA8

Fiber amplifier connectors

Shape

Type

Comment

Order code


Fiber amplifier
connector

2 m PVC cable

E3X-CN21


30 cm PVC cable with M12 plug connector (4 pin)

E3X-CN21-M1J 0.3M

30 cm PVC cable with M8 plug connector (4 pin)

E3X-CN21-M3J-2 0.3M

Specifications

Item

E3X-MDA

Light source (wave length)

Red LED (650 nm)

Power supply voltage

12 to 24 VDC±10%, ripple (p-p) 10% max.

Protective circuits

Power supply reverse polarity protection, output short-circuit protection, mutual interference prevention

Response time

Super-high-speed mode

130 µs for operation and reset respectively

Standard mode

1 ms for operation and reset respectively

High-resolution mode

4 ms for operation and reset respectively

Sensitivity setting

Teaching and digital up/down keys

Functions

Power tuning

Light emission power and reception gain, digital control method

Timer function

Select from OFF-delay, ON-delay, or one-shot timer.
1 ms to 5 s (1 to 20 ms set in 1-ms increments, 20 to 200 ms set in 10-ms increments,
200 ms to 1 s set in 100-ms increments, and 1 to 5 s set in 1 s-increments)

I/O settings

Output setting (select from channel 2 output, AND, OR, leading edge sync, falling edge sync, or differential output)

Digital displays

Select from the following: Incident level for channel 1 + incident level for channel 2, Incident level + threshold, incident level percentage + threshold, incident light peak level + no incident light bottom level, minimum incident light peak level + maximum no incident light bottom level, long bar display, incident level + peak hold, incident level + channel

Degree of protection

IEC 60529 IP50 (with protective cover attached)

1.Order connector separately.
