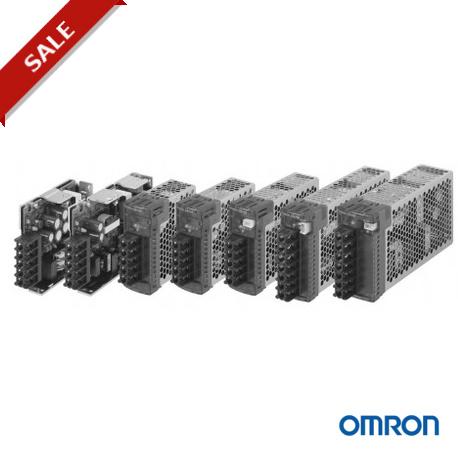

S8VM-01512C 196165 OMRON Power & 15W / 12V / 1.3A Logement

Alimentation à découpage

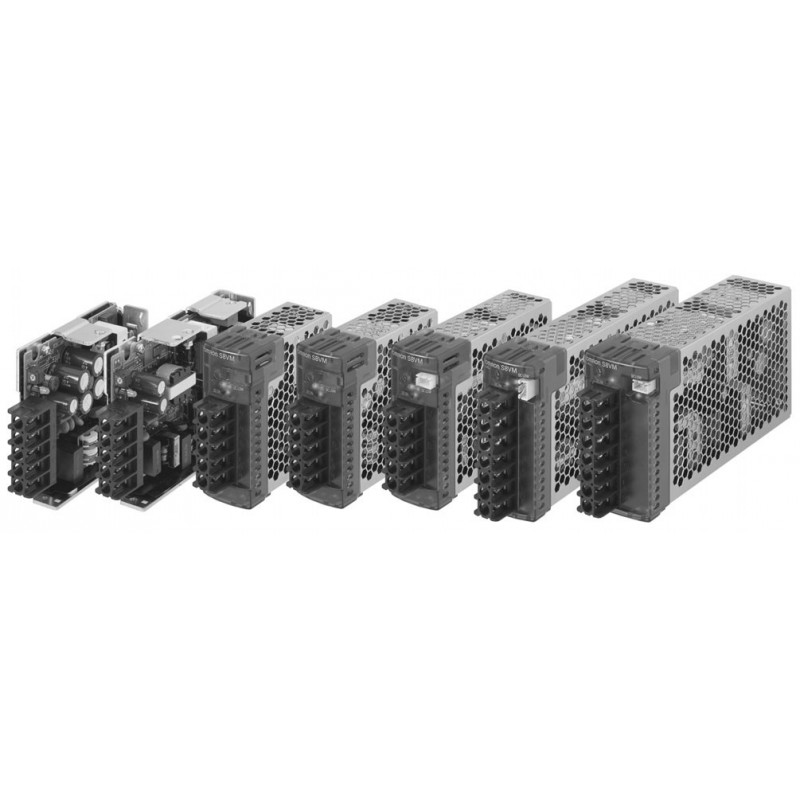

S8VM (modèles 15 / 30 / 50 / 100 / 150 W)
Alimentation avec la nouvelle fonction d’avertissement de sous-tension (caractéristique Omron unique) dans un boîtier compact pour diminuer la taille des machines
• La nouvelle fonction d’avertissement de sous-tension permet de diagnostiquer plus rapidement l’origine des pannes
(S8VM-@@@24A@ / P@ uniquement).
• Grande palette de possibilités avec 5 puissances et 20 modèles à sélectionner.
• Conforme à RoHS, notamment avec une structure sans plomb.
• Normes de sécurité :
UL508 / 60950-1 / 1604, CSA C22.2 n°14 / 60950-1 / n°213, EN50178, EN60950-1
• Rejets de courant harmonique : conforme EN61000-3-2.
• Un nouveau design attrayant qui permet d’éviter toute chute de vis du bornier.
• Protection des mains contre les décharges électriques.
• Montage sur rail DIN.
Remarque : Reportez-vous aux Précautions d’utilisation page 19.
Remarque : Les modèles 300 à 1500 W seront commercialisés à partir de 2006.
Structure des références
■ Référence
Remarque : Toutes les combinaisons ne sont pas réalisables. Veuillez vous reporter à la liste des modèles dans Références pour la commande page 2.
S8VM- @@@@@@@
1 2 3 4
1. Puissances nominales
015 : 15 W
030 : 30 W
050 : 50 W
100 : 100 W
150 : 150 W
2. Tension de sortie
05 : 5 V
12 : 12 V
15 :15 V
24 : 24 V
3. Configuration fonctionnelle
Aucun : Boîtier ouvert Type standard
C : Boîtier fermé Type standard
A : Boîtier fermé Type à avertissement de sous-tension
(NPN) (voir remarque)
P : Boîtier fermé Type à avertissement de sous-tension
(PNP) (voir remarque)
4. Configuration
Aucun Montage par l’avant
D Avec support de montage sur rail DIN
Remarque : 1. Le boîtier et les connecteurs pour la sortie de sous-tension sont fournis avec les S8VM-05024A@ / P@, S8VM-10024A@ / P@ et
S8VM-15024A@ / P@.
Alimentation à découpage S8VM 1
