F39-TGR-MCL-CMD 337396 OMRON De connexion de zone d'inhibition F3S-TGR-CL récepteur act/loi/pas

F39-TGR-MCL Capteurs de sécurité
Actionneurs d'occultation
Les actionneurs d'occultation F39-TGR-MCL-_ sont des accessoires « plug-and-play » destinés aux capteurs de sécurité F3S-TGR-CL Les boîtiers de connexion gérant toutes les connexions nécessaires permettent un câblage aisé de l'ensemble du système d'occultation.
• Systèmes actifs/actifs et actifs/passifs pris en charge
• Occultation en T et L utilisant les mêmes pièces
• Séquence du capteur d'occultation sélectionnable
• Supports de montage préinstallés
• Câbles de connexion précâblés
• Prise en charge des applications de type 2 et de type 4
Références
Actionneurs d'occultation (les supports de montage sont inclus)
Référence
Ensemble Émetteur + Récepteur actif / actif F39-TGR-MCL Récepteur uniquement actif / actif F39-TGR-MCL-D Émetteur uniquement actif / actif F39-TGR-MCL-L Ensemble Émetteur-récepteur + Réflecteur actif / passif F39-TGR-MCL-R Émetteur-récepteur uniquement actif / passif F39-TGR-MCL-R-A Réflecteur uniquement actif / passif F39-TGR-MCL-R-P
Boîtiers de connexion
Référence

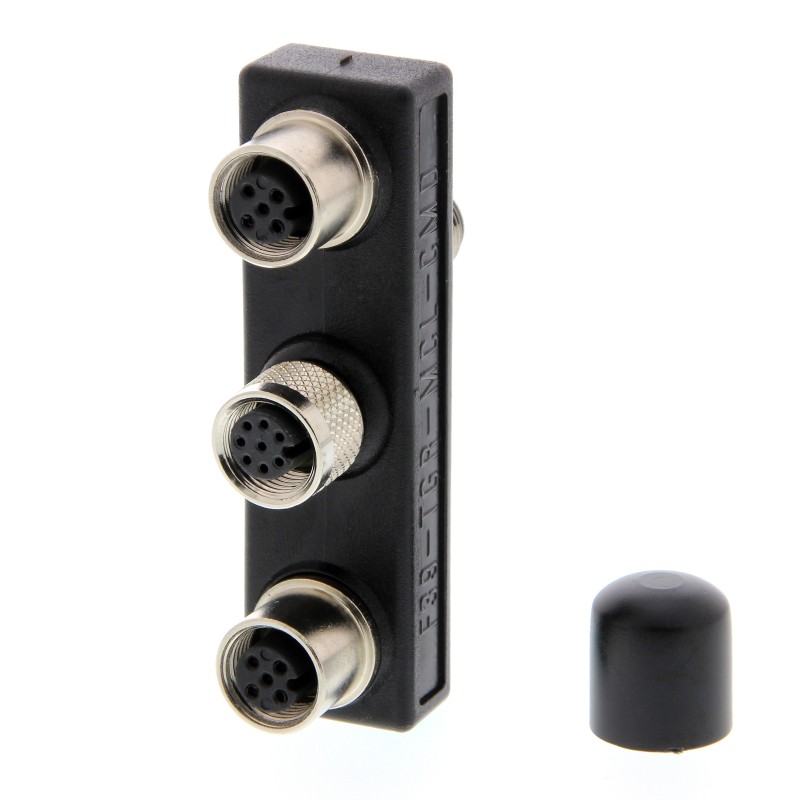

Boîtier de connexion pour Récepteurs et Émetteurs-récepteurs F39-TGR-MCL-CMD Boîtier de connexion pour Émetteurs F39-TGR-MCL-CML
Supports de montage
Référence
Support de montage pour un actionneur d'occultation F39-TGR-MCL-ST
Caractéristiques
Alimentation 24 Vc.c. ± 20 %
Consommation 5 W max (F39-TGR-MCL-_ uniquement)
Température ambiante En fonctionnement : –10 à 55 °C (sans condensation)
Connecteur de câble Longueur 30 cm pré-câblé
RX M12, femelle à 5 broches
TX M12, femelle à 5 broches
Classe de protection IP65
Distance entre les faisceaux d'occultation 250mm
F39-TGR-MCL Données optiques Système de barrage
Distance de fonctionnement 0 … 7 m max. 0 … 8,4 m
Source lumineuse DEL rouges, longueur d'onde 630 nm
F39-TGR-MCL-R Données optiques Système rétro-réfléchissant polarisé
Distance de fonctionnement 0 … 4 m max. 0 … 4,8 m
Source lumineuse DEL rouges, longueur d'onde 660 nm
Exemples de configuration
Occultation L, active/active
1) Capteur de sécurité (par ex. F3S-TGR-CL4A-K2-500)
2) Actionneurs d'occultation F39-TGR-MCL
3) Boîtier de connecteur F39-TGR-MCL-CML
4) Boîtier de connecteur F39-TGR-MCL-CMD
1
Occultation L, active/passive
1) Capteur de sécurité (par ex. F3S-TGR-CL4A-K2C-500)
2) Actionneurs d'occultation F39-TGR-MCL-R
3) Boîtier de connexion F39-TGR-MCL-CMD
1
3
2 4 2 3
