F39-TGR-AS-B-1200 352024 OMRON Produits de sécurité, 1200mm support pour F3S-TGR-CL 800mm hauteur Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

F39-TGR-AS-B-1200 352024 OMRON Produits de sécurité, 1200mm support pour F3S-TGR-CL 800mm hauteur

F39-TGR-AS-B-1200

352024

OMRON

Disponible

Expédition hui

Produits de sécurité, 1200mm support pour F3S-TGR-CL 800mm hauteur

Plus de détails


Sécurité

Sécurité. Capteurs de sécurité - Famille de plaques de montage réglables - OMRON

Sécurité. Capteurs de sécurité - Famille de plaques de montage réglables - F39-TGR-AS - OMRON

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par OMRON

QuantitéPrix
1+$407.30
2+$398.44
3+$396.10
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus

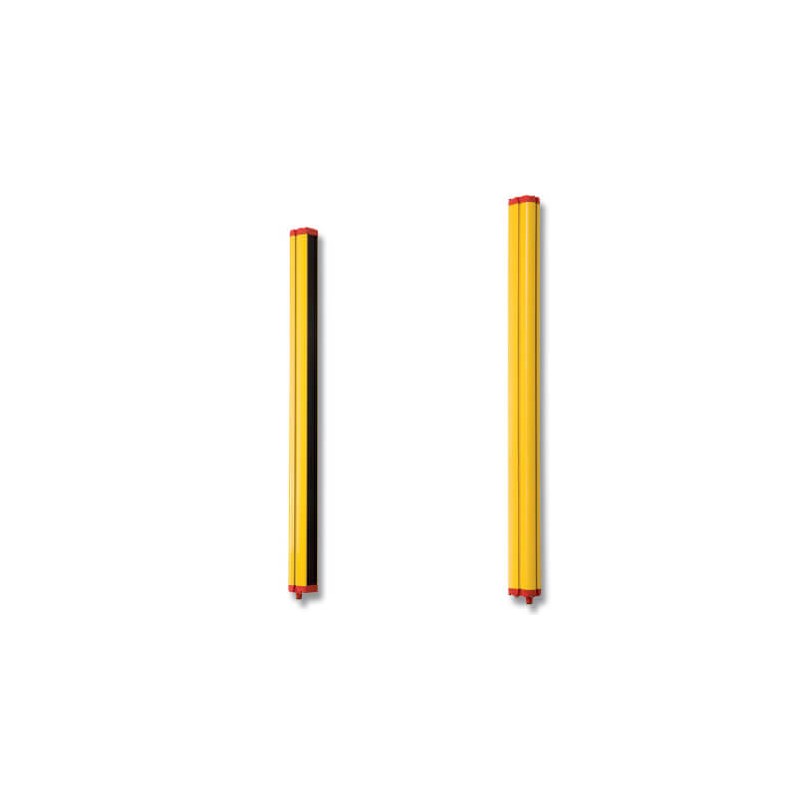

F3S-TGR-CL Capteurs de sécurité
Capteurs de sécurité multifaisceaux pour la protection des doigts et des mains
Les capteurs de sécurité de protection pour les doigts et les mains multi-faisceaux
F3S-TGR-CL avec sécurité intégrée contrôlent des fonctions sélectionnables à l'aide de commutateurs DIP intégrés.
• Type 2 ou type 4 selon EN61496-1
• PL c ou PL e selon ISO13849
• Concept homogène du câblage et du montage
• Tous les modèles proposent la configuration par commutateurs DIP pour
la surveillance d'appareils externes, la fonction de verrouillage, le réglage de portée (courte et longue portée) et le codage optique ou câblé
• Les modèles avancés incluent une fonction de pré-réinitialisation, la fonction d'occultation L ou X et intègrent une lampe d'occultation
Références
Barrières de sécurité multifaisceaux
F3S-TGR-CL2_-K_ (Type 2)
Fonctions Portée Capacité de détection Référence
Jeu de fonctions de base*1 Jeu de fonctions avancées*2
Actif / passif 0,5 m à 12 m 500 F3S-TGR-CL2B-K2C-500 F3S-TGR-CL2A-K2C-500
0,5m à 8m 400 F3S-TGR-CL2B-K3C-800 F3S-TGR-CL2A-K3C-800
0,5 m à 7 m 300 F3S-TGR-CL2B-K4C-900 F3S-TGR-CL2A-K4C-900
400 F3S-TGR-CL2B-K4C-1200 F3S-TGR-CL2A-K4C-1200
Actif / actif 0,5 m à 40 m 500 F3S-TGR-CL2B-K2-500 F3S-TGR-CL2A-K2-500
400 F3S-TGR-CL2B-K3-800 F3S-TGR-CL2A-K3-800
300 F3S-TGR-CL2B-K4-900 F3S-TGR-CL2A-K4-900
400 F3S-TGR-CL2B-K4-1200 F3S-TGR-CL2A-K4-1200
Actif / actif, longue distance
25 m à 50 m 500 F3S-TGR-CL2B-K2-500-LD F3S-TGR-CL2A-K2-500-LD
400 F3S-TGR-CL2B-K3-800-LD F3S-TGR-CL2A-K3-800-LD
300 F3S-TGR-CL2B-K4-900-LD F3S-TGR-CL2A-K4-900-LD
400 F3S-TGR-CL2B-K4-1200-LD F3S-TGR-CL2A-K4-1200-LD
F3S-TGR-CL4_-K_ (Type 4)
Fonctions Portée Capacité de détection Référence
Jeu de fonctions de base*1
Jeu de fonctions avancées*2
Actif / passif 0,5 m à 12 m 500 F3S-TGR-CL4B-K2C-500 F3S-TGR-CL4A-K2C-500
0,5m à 8m 400 F3S-TGR-CL4B-K3C-800 F3S-TGR-CL4A-K3C-800
0,5 m à 7 m 300 F3S-TGR-CL4B-K4C-900 F3S-TGR-CL4A-K4C-900
400 F3S-TGR-CL4B-K4C-1200 F3S-TGR-CL4A-K4C-1200
Actif / actif 0,5 m à 40 m 500 F3S-TGR-CL4B-K2-500 F3S-TGR-CL4A-K2-500
400 F3S-TGR-CL4B-K3-800 F3S-TGR-CL4A-K3-800
300 F3S-TGR-CL4B-K4-900 F3S-TGR-CL4A-K4-900
400 F3S-TGR-CL4B-K4-1200 F3S-TGR-CL4A-K4-1200
Actif / actif, longue distance
25 m à 50 m 500 F3S-TGR-CL4B-K2-500-LD F3S-TGR-CL4A-K2-500-LD
400 F3S-TGR-CL4B-K3-800-LD F3S-TGR-CL4A-K3-800-LD
300 F3S-TGR-CL4B-K4-900-LD F3S-TGR-CL4A-K4-900-LD
400 F3S-TGR-CL4B-K4-1200-LD F3S-TGR-CL4A-K4-1200-LD
*1 Jeu de fonctions de base : Redémarrage manuel / automatique, codage.
*2 Jeu de fonctions avancées : Basique + Occultation + Lampe d'occultation intégrée + Pré-réinitialisation.
482
F3S-TGR-CL Capteurs de sécurité
Capteurs de sécurité
F3S-TGR-CL2_ (Type 2)
Jeu de fonctions Maître / Esclave Portée Capacité
de détection
Longueur Référence
Basique*1 Autonome 0,2 m à 6 m 14 mm 150 à 2 400 mm*3 F3S-TGR-CL2B-014-_
0,2m à 14m 35 mm F3S-TGR-CL2B-035-_ Avancé*2 Autonome 0,2 m à 6 m 14 mm F3S-TGR-CL2A-014-_
0,2m à 14m 35 mm F3S-TGR-CL2A-035-_ Maître 0,2 m à 6 m 14 mm 150 à 2 250 mm*3 F3S-TGR-CL2A-014-_M
0,2m à 14m 35 mm F3S-TGR-CL2A-035-_M Esclave 0,2 m à 6 m 14 mm F3S-TGR-CL2A-014-_S
0,2m à 14m 35 mm F3S-TGR-CL2A-035-_S
70 mm 300 mm à 2 100 mm F3S-TGR-CL2A-070-_S
F3S-TGR-CL4_ (Type 4)
Jeu de fonctions Maître / Esclave Portée Capacité
de détection
Longueur Référence
Basique*1
Avancé*2
Autonome 0,2 m à 6 m 14 mm 150 à 2 400 mm*3 F3S-TGR-CL4B-014-_
0,2m à 14m 35 mm F3S-TGR-CL4B-035-_ Autonome 0,2 m à 6 m 14 mm F3S-TGR-CL4A-014-_
0,2m à 14m 35 mm F3S-TGR-CL4A-035-_
Maître*4 0,2 m à 6 m 14 mm 150 à 2 250 mm*3
F3S-TGR-CL4A-014-_M
Esclave*4
0,2m à 14m 35 mm F3S-TGR-CL4A-035-_M
0,2m à 6m 14 mm F3S-TGR-CL4A-014-_S
0,2m à 14m 35 mm F3S-TGR-CL4A-035-_S
70 mm 300 mm à 2 100 mm F3S-TGR-CL4A-070-_S
*1 Jeu de fonctions de base :Redémarrage manuel / automatique, codage.
*2 Jeu de fonctions avancées :Basique + Occultation + Lampe d'occultation intégrée + Pré-réinitialisation.
*3 Longueurs disponibles (en mm) :150, 300, 450, 600, 750, 900, 1 050, 1 200, 1 350, 1 500, 1 650, 1 800, 1 950, 2 100, 2 250, (2 400 mm, versions autonomes seulement).
*4 Système maître / esclave :un système maître / esclave ne peut pas dépasser une longueur totale de 2 400 mm.
F3S-TGR-CL-_-_M / S Série maître / esclave
• Un système en cascade maître / esclave est constitué d'un segment maître et d'un segment esclave.
• La longueur du champ de protection total peut varier entre 300 mm minimum et 2 400 mm maximum.
• La limite de longueur du câble de raccordement entre le segment maître et le segment esclave est de 0,9 mètre maximum au total.
Les combinaisons maître / esclave possibles sont énumérées dans le tableau suivant :
Modèles esclave
Résolution de 14 mm ou 35 mm Résolution de 70 mm
150 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
300 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
450 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
600 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
750 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
900 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
1 050 OK OK OK OK OK OK OK OK OK OK OK OK OK
1 200 OK OK OK OK OK OK OK OK OK OK OK OK
1 350 OK OK OK OK OK OK OK OK OK OK
1 500 OK OK OK OK OK OK OK OK OK
1 650 OK OK OK OK OK OK OK
1 800 OK OK OK OK OK OK
1 950 OK OK OK OK
2 100 OK OK OK
2 250 OK
483
F3S-TGR-CL Capteurs de sécurité
Accessoires
Câbles du récepteur (M12-8 broches, blindés, câbles volants)
Forme Description Remarque Référence
Connecteur de capteur avec extrémité de câble ouverte Câble récepteur, longueur de 2 m Y92E-M12PURSH8S2M-L
M12 à 8 broches, couche de blindage extérieure
Câble récepteur, longueur de 5 m Y92E-M12PURSH8S5M-L Câble récepteur, longueur de 10 m Y92E-M12PURSH8S10M-L Câble récepteur, longueur de 25 m Y92E-M12PURSH8S25M-L
Câbles du transmetteur (M12-4 broches, blindés, câbles volants)
Forme Description Remarque Référence
Connecteur de capteur avec extrémité de câble ouverte Câble transmetteur, longueur de 2 m Y92E-M12PURSH4S2M-L
M12 à 4 broches, couche de blindage extérieure
Câble transmetteur, longueur de 5 m Y92E-M12PURSH4S5M-L Câble transmetteur, longueur de 10 m Y92E-M12PURSH4S10M-L Câble transmetteur, longueur de 25 m Y92E-M12PURSH4S25M-L
Supports de montage
Forme Description Remarque Référence
Support de fixation Support de montage × 1, Vis de montage SLC × 1 jeu
F39-TGR-ST-SB*1
Support réglable Support réglable × 1,
Vis de montage du support × 1 jeu
F39-TGR-ST-ADJ
*1 Le nombre de supports inclus dans la livraison est indiqué dans le tableau des dimensions
Accessoires maître / esclave
Forme Description Remarque Référence
Connecteur d'extension mâle / mâle M12 à 8 broches, couche de blindage extérieure
Câble de connexion, longueur de 0,3 m Y92E-M12MSM12MSPURSH80.3M-L Câble de connexion, longueur de 0,9 m Y92E-M12MSM12MSPURSH80.9M-L
(inclus dans le système esclave)
Kit d'alignement – capuchon d'extrémité Pour prendre en charge l'alignement d'un système
Maître-Esclave
F39-TGR-CL-MSA
(inclus dans le système esclave)
Kit d'alignement laser
Forme Description Remarque Référence
Kit d'alignement laser Plage de balayage :  60 m Piles : 2 × 1,5 V Micro / AAA Classe laser 2 (IEC 60825)
F39-TGR-CL-LLK
Systèmes de montage et miroirs
Plaques de montage réglables
Référence
Plage que montage réglable, 1 200 mm de haut Capteurs de sécurité, systèmes à miroir F39-TGR-AS-B1200
Plaque de montage réglable, 1 600 mm de haut Capteurs de sécurité, Systèmes à miroir, Applications d'occultation
F39-TGR-AS-B1600
Système à miroir pour capteur de sécurité multi-faisceaux (F3S-TGR-CL_-K_)
Référence
Plaque de montage du miroir Systèmes à 2, 3 et 4 faisceaux ≤900 mm F39-TGR-AS-MM1
Systèmes à 4 faisceaux 1 200 mm F39-TGR-AS-MM2
Kit miroir réglable Utilisez 1 pièce F39-TGR-AS-AM1 pour chaque faisceau du capteur de sécurité
F39-TGR-AS-AM1
Accessoires d'occultation
Référence
Système de montage pour capteurs d'occultation Pour occultation L F39-TGR-AS-MA-MBL Pour occultation X et T F39-TGR-AS-MA-MBXT
Support de montage pour capteurs d'occultation Pour familles E3Z et E3G OMRON F39-TGR-AS-MA-MSM
Support de montage pour réflecteurs Pour OMRON E39-R1S F39-TGR-AS-MA-MRM
Cache de câble
Référence
Cache de câble Pour plaque de montage 1 200 mm F39-TGR-AS-MA-CC12
Pour plaque de montage 1 600 mm F39-TGR-AS-MA-CC16
484
F3S-TGR-CL Capteurs de sécurité
Caractéristiques
Barrières de sécurité multifaisceaux
Elément F3S-TGR-CL2_-0
F3S-TGR-CL4_-0
Type de capteur Type 2 Type 4
Hauteur de protection 500 mm, 800 mm, 900 mm ou 1 200 mm
Plage de fonctionnement F3S-TGR-CL -K_ 0,5 à 20 m ou 20 à 40 m (option commutateur DIP) F3S-TGR-CL -K_- -LD 25 à 50 m
F3S-TGR-CL -K2C-500 0,5 à 12 m
F3S-TGR-CL -K3C-800 0,5 à 8 m
F3S-TGR-CL -K4C-
0,5 à 7 m
Ecartement des faisceaux F3S-TGR-CL -K2_-500 : 2 faisceaux, 500 mm F3S-TGR-CL -K3_-800 : 3 faisceaux, 400 mm F3S-TGR-CL -K4_-900 : 4 faisceaux, 300 mm F3S-TGR-CL -K4_-1200 : 4 faisceaux, 400 mm
Angle d'ouverture effective (EAA) ± 5° ± 2,5°
de l'émetteur et du récepteur à une distance de détection d'au moins 3 m selon IEC 61496-2
Source lumineuse LED infrarouge (880 nm), dissipation de puissance <3 mW, Classe 1 selon EN 60825-1
Tension d'alimentation 24 Vc.c. ± 20 %, conforme à EN 60204-1, peut couvrir une chute de tension pendant au moins 20 ms
OSSD 2 sorties transistor PNP, courant de charge 2 × 250 mA max
Fonctions de test Autotest (après la mise en marche et pendant le fonctionnement)
Fonctions liées à la sécurité Tous les modèles proposent la configuration par commutateurs DIP pour la surveillance d'appareils externes, la fonction de verrouillage, le réglage de portée (courte et longue portée) et la synchronisation optique ou câblée
Les modèles avancés incluent une fonction de pré-réinitialisation, la fonction d'occultation T, L ou X (option de commutateur DIP
d'occultation temporisée ou infinie) et intègrent une lampe d'occultation (uniquement pour les systèmes autres que maître / esclave)
Temps de réponse ON à OFF : Maximum : 13 ms
Température ambiante Fonctionnement : –10 à 55 °C, stockage : –25 à 70 °C (sans givrage ni condensation)
Humidité ambiante 95 % sans condensation
Classe de protection IP 65 (CEI 60529)
Matériaux Boîtier : Aluminium peint, jaune, RAL 1018
Fenêtre avant : Polycarbonate acrylique Capuchon d'extrémité rouge : PA6 (modèles autonomes), Capuchon d'extrémité transparent : PC (modèles autonomes avancés), Membrane d'étanchéité : EPDM
Support de fixation : Acier laminé à froid
Convient pour les systèmes de contrôle de sécurité PLc (ISO 13849-1) PLe (ISO 13849-1)
Catégorie Catégorie 2 Catégorie 4
PFHd 2,5 × 10–9
Périodicité des tests de contrôle tous les 20 ans
Capteur de sécurité pour la protection des doigts et des mains
Elément F3S-TGR-CL2_-0
F3S-TGR-CL4_-0
Type de capteur Type 2 Type 4
Hauteur de protection 150 mm à 2 400 mm
Plage de fonctionnement
(courte portée ou longue portée)
F3S-TGR-CL -014 : 0,2 m à 3 m ou 3 m à 6 m (option commutateur DIP) F3S-TGR-CL -035 : 0,2 m à 7 m ou 7 m à 14 m (option commutateur DIP) F3S-TGR-CL -070 : 0,2 m à 7 m ou 7 m à 14 m (option commutateur DIP)
Capacité de détection F3S-TGR-CL -014 : Objets opaques de 14 mm de diamètre F3S-TGR-CL -035 : Objets opaques de 35 mm de diamètre F3S-TGR-CL -070: Objets opaques de 70 mm de diamètre
Angle d'ouverture effective (EAA) ± 5° ± 2,5°
de l'émetteur et du récepteur à une distance de détection d'au moins 3 m selon IEC 61496-2
Source lumineuse LED infrarouge (880 nm), dissipation de puissance <3 mW, Classe 1 selon EN 60825-1
Tension d'alimentation 24 Vc.c. ± 20 %, conforme à EN 60204-1, peut couvrir une chute de tension pendant au moins 20 ms
OSSD 2 sorties transistor PNP, courant de charge 2 × 250 mA max
Connexion en série Nombre de connexions : Une barrière immatérielle de sécurité maître et une esclave
Nombre total de faisceaux  336
Longueur maximale du câble de connexion : 900 mm
Fonctions de test Autotest (après la mise en marche et pendant le fonctionnement)
Fonctions liées à la sécurité Tous les modèles proposent la configuration par commutateurs DIP pour la surveillance d'appareils externes, la fonction de verrouillage, le réglage de portée (courte et longue portée) et la synchronisation optique ou câblée
Les modèles avancés incluent une fonction de pré-réinitialisation sélectionnable, la fonction d'occultation T, L ou X (occultation temporisée), le mas- quage, la fonction de freinage simple / double et intègrent une lampe d'occultation (uniquement pour les systèmes autres que maître / esclave)
Temps de réponse ON à OFF : 14 ms à 103 ms
Température ambiante Fonctionnement : –10 à 55 °C, stockage : –25 à 70 °C (sans givrage ni condensation)
Humidité ambiante 95 % sans condensation
Classe de protection IP 65 (CEI 60529)
Matériaux Boîtier : Aluminium peint, jaune, RAL 1018
Fenêtre avant : Polycarbonate acrylique Capuchon d'extrémité rouge : PA6 (modèles autonomes), Capuchon d'extrémité transparent : PC (modèles autonomes avancés),
Aluminium moulé (modèles maître / esclave) Membrane d'étanchéité : EPDM
Support de fixation : Acier laminé à froid
Convient pour les systèmes de contrôle de sécurité PLc (ISO 13849-1) PLe (ISO 13849-1)
Catégorie Catégorie 2 Catégorie 4
PFHd 2,5 × 10–9
Périodicité des tests de contrôle tous les 20 ans
485
F3S-TGR-CL Capteurs de sécurité
F3S-TGR-CL et GSB-301-D en réinitialisation manuelle
ÉMETTEUR
RÉCEPTEUR
F3S-TGR-CL
Boucle d'asservissement
S2 KM2
KM1
S1 KM1
KM2
A1 T11 T12 T21 T22 T31 T32 13 23 33 41
24 Vc.c. +
-
G9SB-301-D
K1 K2
K1
CIRCUIT DE
CONTRÔLE M
K2
A2 14 24
34 42
KM1 KM2
Remarque : Ce circuit est adapté jusqu'à PLe conformément
à EN ISO 13849-1 avec F3S-TGR-CL4 et jusqu'à PLc conformément à EN ISO 13849-1 avec F3S-TGR-CL2.
486

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024French224 Kbytespdf1-mostradoACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024
pdf1-ACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024French7 Mbytespdf1-mostradoACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024
pdf2-mostradoACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024English3 Mbytespdf1-mostradoACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024
pdf2-ACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024French6 Mbytespdf1-mostradoACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024
pdf3-mostradoACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024English2 Mbytespdf1-mostradoACCESSOIRE SECURITE - OMRON - F39-TGR-AS-B-1200 - 352024

Commentaires: (0)

Aucun commentaire sur le produit encore.

Écrire commentaire
Sous forme de peau
Score:
Nom:
Email:
Titre:
Commentaire:
  Captcha
  Écrire commentaire
Avez-vous des questions d'achat?

Si vous avez des questions d'achat , vous pouvez visiter les liens suivants ou nous envoyer un email.

S'il-vous-plaît attendez





* Les champs obligatoires

ou
