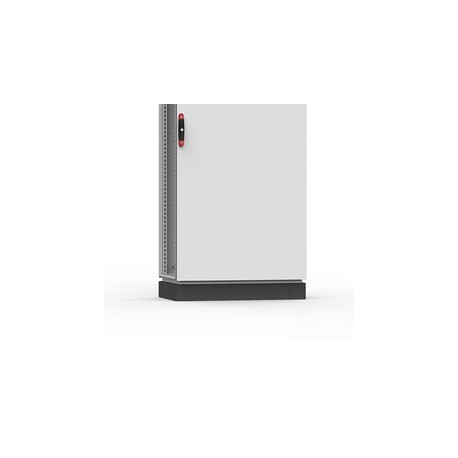

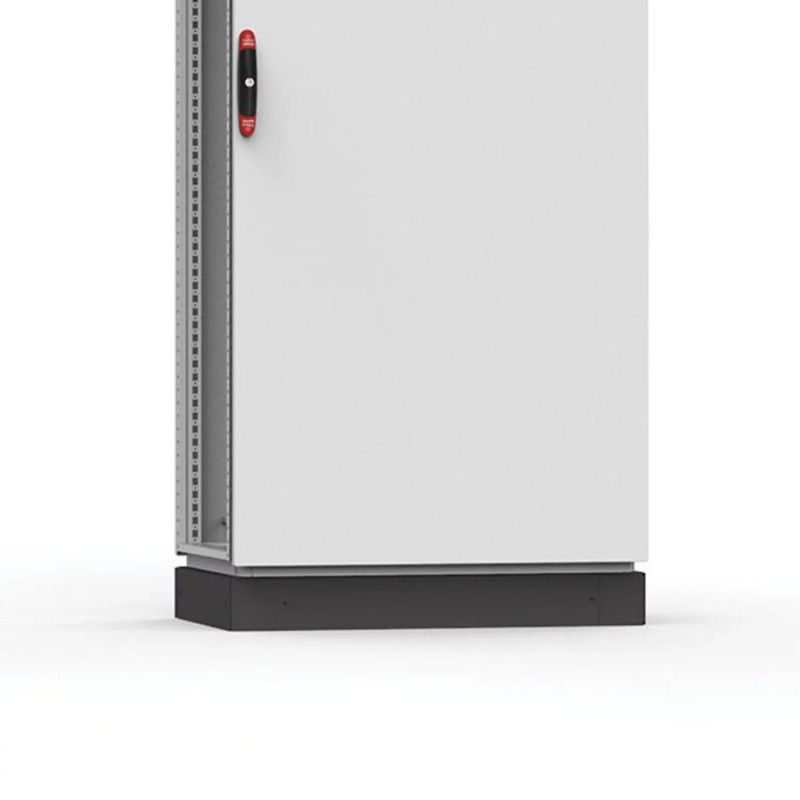

PF1040 nVent HOFFMAN Socle avant/arrière, 100x400 PF1040

Description:

Sections de socle avant et arrière. Permet d'acheminer les câbles en toute liberté ; conforme à la norme VDE 0113. Le socle se compose de quatre angles avec caches avant amovibles. Panneaux latéraux PS à commander séparément. Hauteurs disponibles: 100 et 200 mm. Les socles de 200 mm de haut sont fournis avec un couvercle arrière composé de deux panneaux amovibles de 100 mm de haut. Le couvercle avant est en une seule pièce de 200 mm de haut. Chaque panneau a un double pli pour augmenter la rigidité.

Matériau:

Angles en tôle peinte ép. 2 mm et panneaux en tôle peinte ép. 1,5 mm.

Finition:

Peinture poudre RAL 7022 finition structurée.

Unité de livraison:

1 jeu de quatre angles avec caches. Panneau avant et arrière (2 panneaux arrière pour version 200 mm) avec accessoires de montage. Accessoires de montage pour panneaux latéraux PS ou profilés transversaux PCP.

Instructions de montage:

Ajouter des panneaux latéraux PS pour compléter le socle. Pour la juxtaposition des armoires, il est recommandé d'ajouter des profilés transversaux PCP afin de maintenir les gaines de câbles et de rigidifier l'ensemble.

Feature:

Painted steel plinth with front and rear removable panels for mild steel floor standing enclosures.

Advantage:

The plinth is mounted underneath the enclosure to provide extra space between the installation floor and the enclosure's bottom plates, this space is accessible by removing the front or rear panel.

Benefit:

Installing cables into the enclosure can be done easily as the plinth creates extra space below the enclosure. This extra space allows the installer to route the cables through the plinths for bayed enclosures. The plinth allows enclosures to be fixed to the floor without the need for interior access.

Comment:

The front and rear plinth PF, must be mounted along with side panels PS. If creating an enclosure system with multiple enclosures then the side panels are required to be mounted at the beginning and end only. To reinforce the combined plinths, plinth combining profiles PCP/PCPK, should be used.
