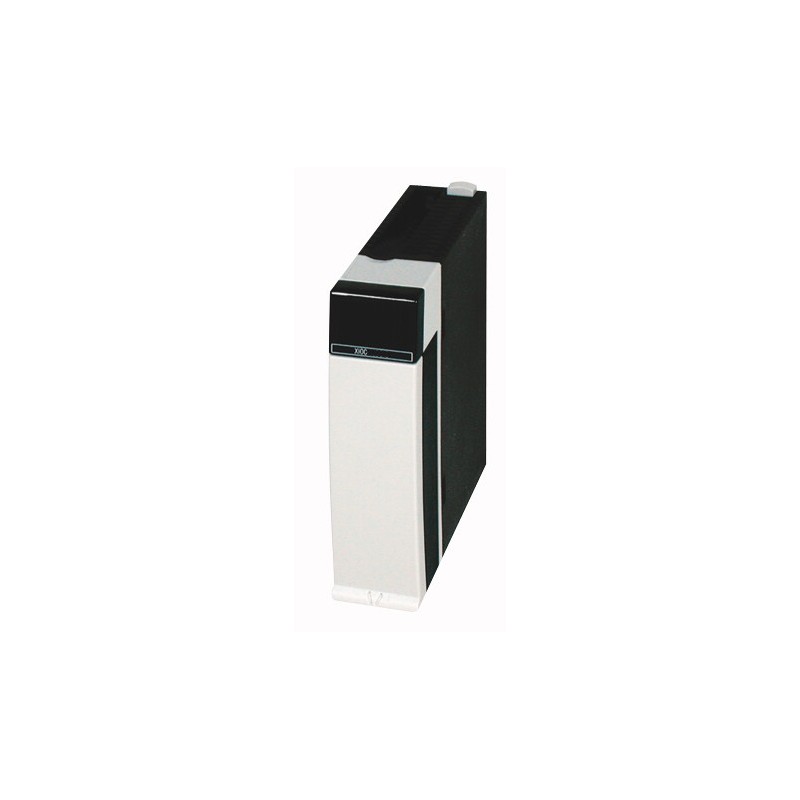

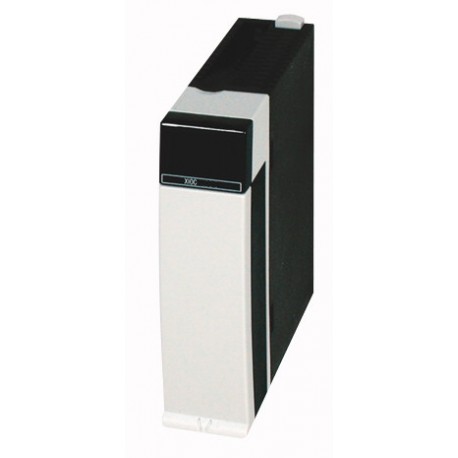

XIOC-16DO-S 257895 0004519665 EATON ELECTRIC Module de sortie tout-ou-rien pour XC100/200, 24V DC, 16 sort. .. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

XIOC-16DO-S 257895 0004519665 EATON ELECTRIC Module de sortie tout-ou-rien pour XC100/200, 24V DC, 16 sort. ..

XIOC-16DO-S

257895

0004519665

EATON-MOELLER

Module de sortie tout-ou-rien pour XC100/200, 24V DC, 16 sort. TOR(T), résistant aux courts-circuits

Plus de détails


Commande industrielle API > Module d'entrées/sorties numérique

Automates programmables XC

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Achetés habituellement ensemble

▲

En savoir plus

▲


Module de sortie tout-ou-rien pour XC100/200, 24V DC, 16 sort. TOR(T), résistant aux courts-circuits
Les automates modulaires XC100 et XC200 se distinguent par leur configurabilité étendue : ils sont disponibles avec des unités centrales de différentes classes de puissance et de multiples modules d’extension (modules XIOC). Les automates compacts XC152 permettent de répondre de manière économique à des tâches d’automatisation grâce à leur puissance de traitement, à l’interface SmartWire-DT et à de nombreuses autres interfaces. Autre atout spécifique : l’intégration des technologies de communication modernes dans ces produits. L’échange de données de l’interface Ethernet vers les clients OPC ou le serveur Web intégré autorise des solutions innovantes.

Gamme de livraison

Fonction
Modules tout-ou-rien
Ensemble d'E/S compact pour le raccordement aux automates modulaires XC100/200
Possibilité d'extension du XC100/200 avec 15 modules XI/OC max.
Bornes à vis ou à ressort au choix pour modules tout-ou-rien/analogiques
Description
16 sorties 24 V DC, 0,8 A
résistant aux courts-circuits

Caractéristiques techniques

Généralités
Conformité aux normes
IEC/EN 61131-2
EN 50178
Température ambiante
0 - +55 °C
Stockage [ϑ]
-25 - +70 °C
Tenue aux vibrations
10 - 57 Hz ± 0.075 mm
57 - 150 Hz ± 1.0 g
Tenue aux chocs
15
Durée de choc 11 ms g
Résistance aux impacts
500 g/⌀ 50 mm ±25 g
Catégorie de surtension/Degré de pollution
II/2
Classe de protection
1
Degré de protection
IP20
Emission de perturbations
DIN/EN 55011/22, Classe A
Poids
0.16 kg
Alimentation
Tension assignée [Ue]
24 (12) V DC
Plage admissible
20,4 à 28,8 (11,8 à 14,4)
Tolérance aux microcoupuresDurée de la coupure
10 ms
Tolérance aux microcoupuresDélai de répétition
1 s
Ondulation résiduelle
≦ 5 %
Puissance dissipée maximale [Pv]
0.75 W
Sorties
Type de sortie
Transistor (type source)
Tension de sortie
24 (-15…+20 %) V DC
Courant de commutation minimal
1 mA
Courant de fuite
0.1 mA
Courant de charge maximalpar circuit
0.8 A
Courant de charge maximalpar borne de potentiel commune
5 A
Retard à la sortie0 → 1Anti-rebondissement désactivé
0.3 ms
Retard à la sortie1 → 0Anti-rebondissement désactivé
≦ 1 ms
Voies de sortie
16 Nombre
Voies avec potentiel de référence identique
16 Nombre
Protection contre les surtensions
intégrée
Fusible
aucune A
Protection contre les courts-circuits
oui
Séparation galvanique
avec optocoupleurs
Elément de visualisation
DEL (verte)
Bornes de raccordement
Bornier débrochable
Consommation interne (5 V DC)
en moyenne : 50 mA
tension externe pour sorties/module (30 mA pour l'alimentation du module) [Us]
24 DC (15/+20%) V
Protection contre les courts-circuits
oui
Remarques

Alimentation en tension externe destinée à l'utilisation du relais : dans les applications UL, les lignes d'alimentation doivent avoir une section AWG 16 (1.3 mm2).

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0.75 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
0 °C
Température d’emploi max.
+55 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Les exigences de la norme produit sont respectées.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Commande industrielle API (EG000024) / Module d'entrées/sorties numérique (EC001419)
Electricité, Electronique, Automatisation et Commande / Commande / Automate programmable industriel (API) / Automate programmable industriel (API) - module entrée/sortie numérique ([email protected] [AKE527014])
tension d'alimentation CA 50 Hz
0 - 0 V
tension d'alimentation CA 60 Hz
0 - 0 V
tension d'alimentation CC
20.4 - 28.8 V
type de tension d’alimentation
DC
nombre d’entrées numériques
0
nombre de sorties numériques
16
entrées numériques configurables
non
sorties numériques configurables
non
courant d'entrée au signal 1
0 mA
tension admissible à l'entrée
20.4 - 28.8 V
type de tension d'entrée
DC
type de sortie numérique
transistor
courant de sortie
0.8 A
tension admissible à la sortie
20.4 - 28.8 V
type de tension de sortie
DC
protection contre les courts-circuits, sorties disponibles
oui
capacité de redondance
non
finition du raccordement électrique
raccordement par borne à ressort/vis
temps de retard en cas de changement de signal
0.3 - 0.3 ms
adapté aux fonctions de sécurité
non
catégorie selon EN 954-1
SIL conformément à IEC 61508
sans
niveau de performance selon EN ISO 13849-1
sans
matériel associé (Ex ia)
non
matériel associé (Ex ib)
non
catégorie de protection contre les explosions pour le gaz
sans
catégorie de protection contre les explosions pour la poussière
sans
largeur
30 mm
hauteur
100 mm
profondeur
95 mm

Homologations

Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -

Encombrements

272X107
272X046

Datasheet - PDF

▲
Titre: Taille: Type:
XIOC-16DO-S 0004519665 257895 FR_257895.pdf 175 Kbytes XIOC-16DO-S 0004519665 257895 FR_257895.pdf
