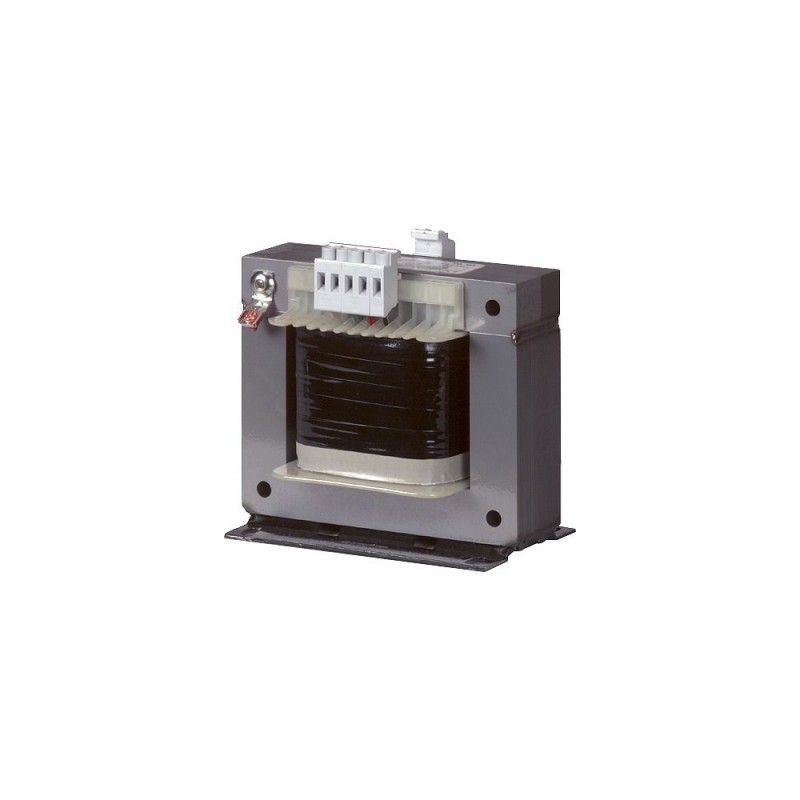

STI0,06(230/24) 029977 EATON MOELLER Transformateur de commande 60VA, 1p, côté primaire 230V, côté secondair.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

STI0,06(230/24) 029977 EATON MOELLER Transformateur de commande 60VA, 1p, côté primaire 230V, côté secondair..

STI0,06(230/24)

029977

EATON - MOELLER

Disponible

Expédition hui

Transformateur de commande 60VA, 1p, côté primaire 230V, côté secondaire 24V

Plus de détails


Transformateurs Puissance Electrique

Transformers - EATON - MOELLER

Transformers STN, STI, ST, DTZ and UTI - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$56.56
4+$53.02
8+$51.73
11+$51.22
15+$50.77
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Transformateurs de commande monophasés ST...
Fonction de base
  Transformateurs de commande, de sécurité et de séparation monophasés STI, STZ
Tension nominale d’entrée
 V230 ± 5 %
Tension nominale de sortie
 V24
Puissance nominale
 kVA0.06
Puissance temporaire
 kVA0.13
Facteur Cu 0,50
Caractéristiques techniques
Généralités
Conformité aux normes et prescriptions

Fabriqués et essayés selon
  IEC/EN 61558-2-2/2-4/2-6
VDE 0570-2-2
VDE 0570-2-6 (transformateurs de sécurité)
VDE 0570-2-4 (transformateurs de séparation)
Utilisables selon
  IEC/EN 60204-1, ÖVE-EN 13
VDE 0113, VDE 0100-410
Température ambiante
  -25 - 40
Caractéristiques
Bornes de raccordement
  ● (< 115 A)
Plages de raccordement
  ● (> 115 A)
Classe d’isolant
  B
Fréquence assignée
 Hz50 - 60
Prise au primaire
  ± 5 %
Degré de protection
  IP00
Enroulements séparés

Bobines imprégnées sous vide

Isolement renforcé

Facteur nom. de marche
 % FM100
Caractéristiques électriques
Remarque
  Les valeurs indiquées pour les pertes à vide, pertes en court-circuit, tension de court-circuit et rendement sont données pour une température de 20 °C.
Poids total
 kg1.5
Pertes à vide
 W6
Pertes en court-circuit
 W5
Tension en court-circuit
 %7.8
Rendement
  0.85
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA0
Puissance dissipée par pôle, en fonction du courant
PvidW0
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW11
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C40
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
construit comme un transformateur de sécurité
  oui
construit comme un transformateur d'isolement
  oui
construit comme un auto-transformateur
  non
tension primaire 1
 V230 - 230
tension primaire 2
 V0 - 0
tension primaire 3
 V0 - 0
tension primaire 4
 V0 - 0
tension primaire 5
 V0 - 0
tension primaire 6
 V0 - 0
tension primaire 7
 V0 - 0
tension primaire 8
 V0 - 0
tension primaire 9
 V0 - 0
tension primaire 10
 V0 - 0
tension secondaire 1
 V24 - 24
tension secondaire 2
 V0 - 0
tension secondaire 3
 V0 - 0
tension secondaire 4
 V0 - 0
tension secondaire 5
 V0 - 0
tension secondaire 6
 V0 - 0
tension secondaire 7
 V0 - 0
tension secondaire 8
 V0 - 0
tension secondaire 9
 V0 - 0
tension secondaire 10
 V0 - 0
puissance apparente nominale
 VA60
classe de matériau isolant selon IEC 85
  B
protégé contre les courts-circuits
  non
tension de court-circuit relative uk
 %7.8
largeur
 mm85
hauteur
 mm91
profondeur
 mm75
classe de protection (IP)
  IP00
noyau annulaire
  non
adapté à un montage sur platine
  non
adapté à un montage sur rail
  non
Homologations
Product Standards  UL 506; UL5085-1; UL 5085-2; CSA-C22.2 No. 66; CSA-C22.2 No. 66.1-06; CSA-C22.2 No. 66.2-06; IEC/EN 61558-2-2; CE marking
UL File No.  E167225
UL Category Control No.  XPTQ2, XPTQ8
CSA File No.  UL report applies to both US and Canada
CSA Class No.
North America Certification  UL recognized, certified by UL for use in Canada
Specially designed for North America  No
Suitable for  Branch circuits
Max. Voltage Rating  600 V AC
Degree of Protection  IEC: IP00, UL/CSA Type: -
Encombrements
Bornes de raccordement
STI/STZ0,06 … 0,16 avec mise à la terre vers le bas
