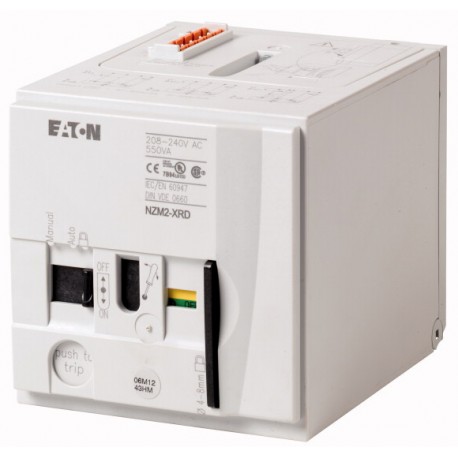

NZM2-XRD110-130DC 115394 EATON MOELLER Télécommande, 110-130VDC, standard Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM2-XRD110-130DC 115394 EATON MOELLER Télécommande, 110-130VDC, standard

NZM2-XRD110-130DC

115394

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Télécommande, 110-130VDC, standard

Plus de détails


Disjoncteurs Electrique

Circuit-breakers NZM and LZM (Accessories) - EATON - MOELLER

Remote operators 208-240V 50/60Hz - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$489.78
2+$489.31
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Equipements complémentaires
Equipements complémentaires
  Télécommande standard
Fréquence assignée d'emploi
  DC
norme / homologation
  UL/CSA, IEC
Taille
  NZM2
Description


Pour la commande à distance des disjoncteurs et interrupteurs-sectionneurs.

Enclenchement, déclenchement et réarmement par contact permanent ou impulsionnel.

Commande manuelle sur site possible.

Verrouillable en position 0 de la télécommande avec 3 cadenas max. (archet de 4 – 8 mm)

 Directive d'étude :
Contact impulsionnelBorne 70/71 :
 >NZM-XR : la charge supportée par les contacts est conforme aux caractéristiques techniques.
NZM2-XRD : lors de l'ouverture et de la fermeture, le courant maximale passe par les contacts !
Les télécommandes NZM2(3,4)-XR(D)... peuvent être commandées par les éléments de contact RMQ.


Contact permanentBorne 75 :
 >NZM-XR : signalisation d'opérationnabilité si le couvercle est fermé et non verrouillé.
NZM2-XRD : signalisation d'opérationnabilité si le sélecteur à coulisse est positionné sur « Auto ».
Sélecteur à coulisse à 3 positions : Manuel/Auto/verrouillé pour la différenciation sûre des positions de service.
AC-15 : 400 V ; 2 A
DC-13 : 220 V ; 0,2 A

Contact impulsionnel avec retour automatique en position 0 après déclenchement du disjoncteur
 >

Cycle de commutation :
 >

Montage en parallèle de télécommandes
 >
Temps de fermeture
 ms110 – 170
Heure d'ouverture
 ms110 – 170
Tension assignée de commande
UsV110 - 130 V DC
Nombre de pôles
  tripolaire/tétrapolaire
Utilisation avec
  NZM2(-4)
N(S)2(-4)
Information de configuration
  Sélecteur à coulisse pour « Auto » ou « Manuel »
Nombre max. de contacts auxiliaires : 2 contacts auxiliaires de position, 1 contact auxiliaire de signalisation de déclenchement
Ne peut se combiner avec les interrupteurs-sectionneurs PN…
Ne peut se combiner avec un verrouillage mécanique.
Contact double M22-CK11(20/02) à ne pas monter dans l'emplacement du milieu avec NZM2-XRD
Informations de configuration (catalogue à feuilleter)

Caractéristiques techniques
Télécommande
Tension assignée de commande
UsV
Tension continue
UsV DC110–130
Plage de fonctionnement

Tension alternative
 x Us0.85 - 1.1
Tension continue
 x Us0.85 - 1.1
Pertes par effet Joule par pôle sous Iu
PkW
Tension alternative

110 V … 130 V AC
 VA550
Tension continue
 x Us
24 V … 30 V DC
 W450
Durée min. de commande

à l'ouverture
 ms100
à la fermeture
 ms100
Longévité mécanique
manœuvres 20000
Fréquence de manœuvres max.
 man./h
Fréquence de commutations max.
 man./h120
Sections raccordables
 mm²
à âme massive ou souples, avec embout
 mm20,75 - 2,5

 AWG18 … 14
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Les exigences de la norme produit sont respectées.
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0
finition du mécanisme de commutation
  commande motorisée
tension d'alimentation de courant nominal Us à CA 50 Hz
 V0 - 0
tension d'alimentation de courant nominal Us à CA 60 Hz
 V0 - 0
tension d'alimentation de courant nominal Us CC
 V110 - 130
type de tension d'actionnement
  CC
Homologations
Product Standards  UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.  E140305
UL Category Control No.  DIHS
CSA File No.  022086
CSA Class No.  1437-01
North America Certification  UL listed, CSA certified
