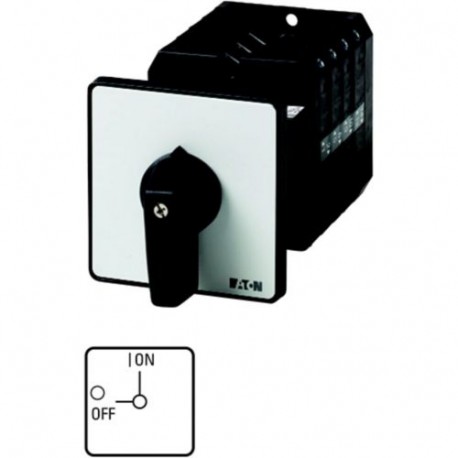

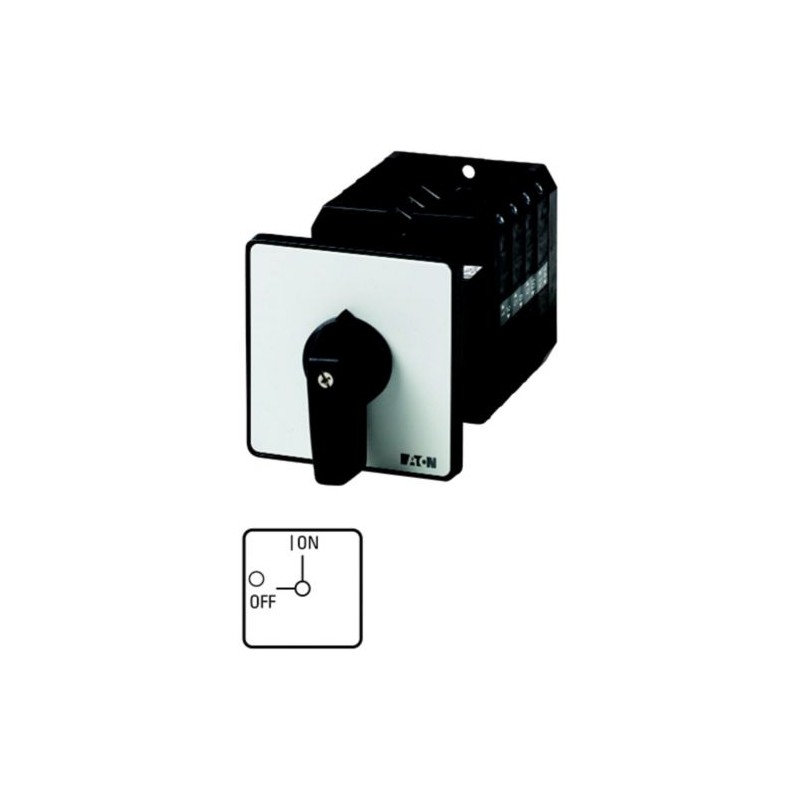

T5-3-8342/Z 096378 EATON MOELLER Interrupteurs Marche-Arrêt, 6 pôle, 100 A, 90 °, Encastrement / Montage enc.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

T5-3-8342/Z 096378 EATON MOELLER Interrupteurs Marche-Arrêt, 6 pôle, 100 A, 90 °, Encastrement / Montage enc..

T5-3-8342/Z

096378

EATON - MOELLER

Disponible

Expédition hui

Article à la demande, sans remboursement.

Interrupteurs Marche-Arrêt, 6 pôle, 100 A, 90 °, Encastrement / Montage encastré avec fixation arrière

Plus de détails


Interrupteur

T Cam switches and P Switch-disconnectors - EATON - MOELLER

Switch-disconnectors - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$202.83
2+$197.97
3+$195.55
4+$194.59
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Interrupteurs Marche-Arrêt
Identificateur de type
  T5

  avec manette noire et plastron
Nombre de pôles
  6 pôle
Degré de protection
  Face avant IP65
Forme
  Encastrement / Montage encastré avec fixation arrière


Schéma

Angles de rotation
 °90
Comportement de coupure
  à accrochage
N° de plastron

plastron
  0-1
Puissance assignée d'emploi AC-23A, 50 - 60 Hz

400 V
PkW30
Courant assigné ininterrompu
IuA100
Nombre de galettes
 Galette(s)3
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660, IEC/EN 60204
Interrupteurs-sectionneurs selon IEC/EN 60947-3
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante

ouvert
 °C-25 - +50
sous enveloppe
 °C-25 - +40
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée de tenue aux chocs
UimpV AC6000
Tenue aux chocs
 g15
Position de montage
  Quelconque
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
  Sécurité des doigts et du dos de la main assurée
Circuits électriques
Valeurs mécaniques

Nombre de pôles
  6 pôle
Caractéristiques électriques

Tension assignée d'emploi
UeV AC690
Courant assigné ininterrompu
IuA100
Remarque sur le courant assigné ininterrompu Iu
  Courant assigné ininterrompu Iu spécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12

SI 25 % FM
 x Ie2
SI 40 % FM
 x Ie1.6
SI 60 % FM
 x Ie1.3
Tenue aux courts-circuits

avec fusible
 A gG/gL100
Courant assigné de courte durée (1 s)
IcwAeff1700
Remarque sur le courant assigné de courte durée admissible Icw
  courant d'1 seconde
Courant de court-circuit conditionnel
IqkA2
Pouvoir de coupure
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3
 A950
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3
 A
230 V
 A760
400/415 V
 A740
500 V
 A590
690 V
 A420
Séparation sûre selon EN 61140

entre les contacts
 V AC440
Pertes par effet Joule par circuit sous Ie
 W7.5
Pertes par effet Joule par circuit électrique auxiliaire sous Ie (AC-15/230 V)
 W7.5
Longévité mécanique
manœuvresx 106> 0.5
Fréquence de manœuvres max.
Man./h 1200
Tension alternative

AC-3

Puissance assignée d'emploi démarreur
PkW
220 V 230 V
PkW22
230 V étoile-triangle
PkW30
400 V 415
PkW30
400 V étoile-triangle
PkW45
500 V
PkW30
500 V étoile-triangle
PkW45
690 V
PkW15
690 V étoile-triangle
PkW22
Courant assigné d'emploi, interrupteur de démarrage moteur

230 V
IeA71
230 V étoile-triangle
IeA100
400V 415 V
IeA55
400 V étoile-triangle
IeA95.3
500 V
IeA44
500 V étoile-triangle
IeA76.2
690 V
IeA17
690 V étoile-triangle
IeA29.4
AC-21A

Courant assigné d'emploi interrupteur

440 V
IeA100
AC-23A

Puissance assignée d'emploi AC-23A, 50 - 60 Hz
PkW
230 V
PkW30
400 V 415 V
PkW55
500 V
PkW37
690 V
PkW30
Courant assigné d'emploi, interrupteur de démarrage moteur

230 V
IeA100
400 V 415 V
IeA100
500 V
IeA55
690 V
IeA32
Tension continue

DC-1, interrupteurs L/R = 1 ms

Courant assigné d’emploi
IeA80
Tension par contact en série
 V60
Fiabilité des contacts sous 24 V DC, 10 mA
Taux de ratésHF< 10 -5, < 1 raté sur 100000 manœuvres
Sections raccordables
âme massive ou multibrins
 mm21 x (2,5 - 35)
2 x (2,5 - 16)
Souple à embout selon DIN 46228
 mm21 x (1 - 25)
2 x (1,5 - 10)
Vis de raccordement
  M6
Couple de serrage max.
 Nm4
Grandeurs caractéristiques relevant de la sécurité
Remarques
  Valeurs B10d selon EN ISO 13849-1, tableau C1
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA100
Puissance dissipée par pôle, en fonction du courant
PvidW7.5
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C50
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Sur demande
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
finition interrupteur général
  non
finition interrupteur de maintenance/réparation
  non
finition interrupteur de sécurité
  non
finition interrupteur de dispositif d'arrêt d'urgence
  non
finition de l'inverseur
  non
tension de fonctionnement nominale max. Ue en CA
 V690
tension de fonctionnement normale
 V690 - 690
courant permanent nominal Iu
 A100
courant permanent nominal , CA-21, 400 V
 A100
puissance de fonctionnement nominale, CA-3, 400 V
 kW30
courant nominal de courte durée admissible Icw
 kA1.7
puissance de fonctionnement nominale, CA-23, 400 V
 kW55
puissance de commutation à 400 V
 kW55
intensité de court-circuit nominale conditionnelle Iq
 kA2
nombre de pôles
  6
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  0
commande motorisée en option
  non
commande motorisée intégrée
  non
déclencheur voltmétrique en option
  non
type de construction de l'appareil
  technique d'encastrement fixe pour appareil encastré
adapté à une fixation sur sol
  oui
adapté à une fixation frontale à 4 trous
  non
adapté à une fixation frontale centrale
  non
adapté à un montage en distributeur
  non
adapté à un montage intermédiaire
  oui
couleur de l'élément d'actionnement
  noir
finition de l'élément d'actionnement
  manette
verrouillable
  non
type de raccordement du circuit principal
  borne à vis
classe de protection (IP), face avant
  IP65
Encombrements
Rallonge d'axe possible avec ZAV-P3, max. 4 x 25 = 100 mm
Porte-étiquette ZFS-... non compris dans la livraison
Dimensions de perçages face arrière
Dimensions de perçages, porte
Les commutateurs à cames T5B et T5 sont identiques, ils ne se distinguent que par leurs contacts
