Normes
IEC/EN 60947, VDE 0660, IEC/EN 60204

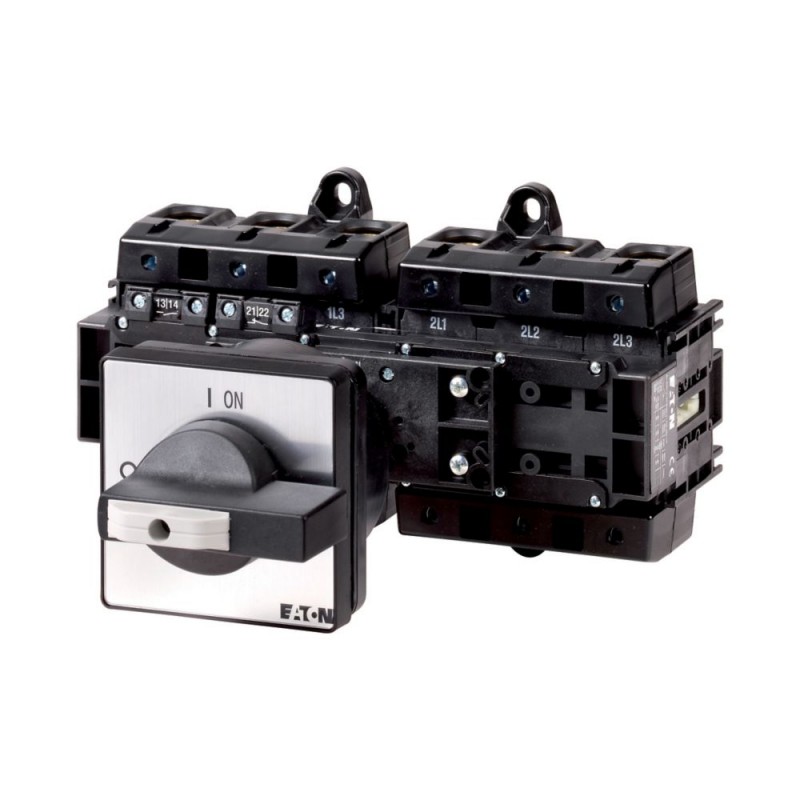

Interrupteur-sectionneur selon CEI/EN 60947-3
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteOuvert
-25 - +50 °C
Température ambianteClos
-25 - +40 °C
Catégorie de surtension/degré de pollution
III/3
Nominale de tenue aux impulsions de tension [Uimp]
8000 V AC
Position de montage
Comme l'exige
Des variables mécaniquesNombre de pôles
6 pôles
Des variables mécaniquesContacts auxiliaires 1 N/O
Des variables mécaniquesContacts auxiliaires 1 N/C
Caractéristiques électriquesTension nominale d'utilisation [Ue]
690 V AC
Caractéristiques électriquesClassé sans interruption de courant [Iu]
Cents soixante
Caractéristiques électriquesNote sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.
L'indice de charge avec fonctionnement intermittent, classe 12AB 25 % DF
2 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 40 % DF
1.6 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 60 % DF
1.3 x Ie
Court-circuitFusible
160 A gG/gL
Courant de courte durée assigné (1 s courant) [Icw]
3000 Unerms
Note sur le courant de courte durée assigné lcw
Courant pour un temps de 1 seconde
Nominale conditionnelle courant de court-circuit [Iq]
30 kA
cos ϕ nominale capacité de production de l'conformément à IEC 60947-3
À 1600 A
Pouvoir nominal de coupure cos ϕ à IEC 60947-3230 V
1280 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3400/415 V
Neuf cents
Pouvoir nominal de coupure cos ϕ à IEC 60947-3500 V
880 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3690 V
340 Un
Isolation de sécurité à la norme EN 61140entre les contacts
440 V AC
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par contact at Ie
11 W
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par circuit auxiliaire à jee(AC-15/230 V)
0.2 CO
Durée de vie mécanique [Opérations]
> 0,1 x 10Six
Fréquence de fonctionnement Maximum de [Opérations/h]
Cinquante
CAAC-3Notation, moteur interrupteur de charge [P]220 V 230 V [P]
30 kW
CAAC-3Notation, moteur interrupteur de charge [P]230 V Star-delta [P]
30 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V 415 V [P]
45 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V Star-delta [P]
45 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V [P]
55 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V en Étoile-triangle [P]
55 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V [P]
37 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V en Étoile-triangle [P]
37 kW
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V [Ie]
103 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V star-delta [Ie]
103 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
Quatre vingt cinq
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V star-delta [Ie]
Quatre vingt cinq
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V [Ie]
78 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V en étoile-triangle [Ie]
78 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V [Ie]
Quarante deux
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V en étoile-triangle [Ie]
Quarante deux
CAAC-21ANominale courant de fonctionnement de l'interrupteur440 V [Ie]
Cents soixante
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]230 V [P]
30 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]400 V 415 V [P]
55 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]500 V [P]
75 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]690 V [P]
37 kW
CAAC-23ACourant assigné nominal du moteur interrupteur de charge230 V [Ie]
103 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
105 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge500 V [Ie]
Cents six
CAAC-23ACourant assigné nominal du moteur interrupteur de charge690 V [Ie]
Quarante deux
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msCourant assigné nominal [Ie]
Cents vingt cinq
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msTension par paire de contacts en série
42 V
DCDC-23A, charge du moteur switchL/R = 15 ms24 VCourant assigné nominal [Ie]
Cents vingt cinq
DCDC-23A, charge du moteur switchL/R = 15 ms24 VContacts
La Quantité 1
DCDC-23A, charge du moteur switchL/R = 15 ms48 VCourant assigné nominal [Ie]
Cents vingt cinq
DCDC-23A, charge du moteur switchL/R = 15 ms48 VContacts
2 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms60 VCourant assigné nominal [Ie]
Cents vingt cinq
DCDC-23A, charge du moteur switchL/R = 15 ms60 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms120 VCourant assigné nominal [Ie]
Cinquante
DCDC-23A, charge du moteur switchL/R = 15 ms120 VContacts
3 Quantité
DCDC-13, des interrupteurs de commande L/R = 50 msCourant assigné nominal [Ie]
Cents vingt cinq
DCDC-13, des interrupteurs de commande L/R = 50 msTension par paire de contacts en série
24 V
Circuit de contrôle de la fiabilité à 24 V DC, 10 mA [probabilité de Défaut]
< 10-5,< 1 échec sur 100 000 commutations HF
Monobrin ou multibrin
1 x 70
2 x 35 mmDeux
Flexible avec embouts selon DIN 46228
1 x 50
2 x 25 mmDeux
Bande de cuivre [Nombre de segments x largeur x épaisseur]
1 x 13 x 3
2 x 13 x 1,5 mm
Couple de serrage pour les vis de borne
4.5 Nm
Technique les paramètres de sécurité:
Notes
B10dvaleurs selon EN ISO 13849-1, tableau C1
La cote de données pour les types approuvés
Capacité du TerminalVis de borne
M5, Inbus
Capacité du TerminalCouple de serrage
39.8 lb-in
