Normes
IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL

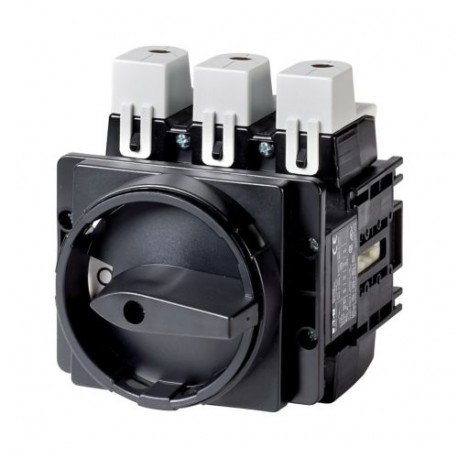

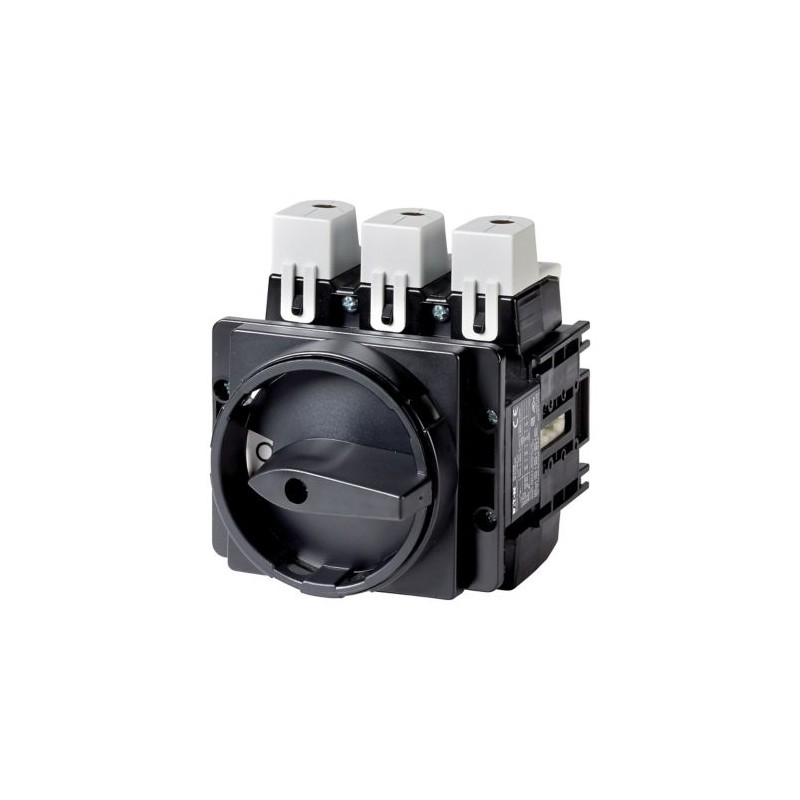

Interrupteur-sectionneur selon CEI/EN 60947-3
Climatiques de vérification linguistique
La chaleur humide constante, CEI 60068-2-78
La chaleur humide, cyclique, à IEC 60068-2-30
Température ambianteOuvert
-25 - +50 °C
Température ambianteClos
-25 - +40 °C
Catégorie de surtension/degré de pollution
III/3
Nominale de tenue aux impulsions de tension [Uimp]
8000 V AC
Position de montage
Comme l'exige
Des variables mécaniquesNombre de pôles
3 pôles + N
Des variables mécaniquesContacts auxiliaires 0 N/O
Des variables mécaniquesContacts auxiliaires 0 N/C
Caractéristiques électriquesTension nominale d'utilisation [Ue]
690 V AC
Caractéristiques électriquesClassé sans interruption de courant [Iu]
Deux cent cinquante
Caractéristiques électriquesNote sur les cotés sans interruption de courant !u
Nominale ininterrompue actuel jeuest spécifiée pour max. de section transversale.
L'indice de charge avec fonctionnement intermittent, classe 12AB 25 % DF
2 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 40 % DF
1.6 x Ie
L'indice de charge avec fonctionnement intermittent, classe 12AB 60 % DF
1.3 x Ie
Court-circuitFusible
250 A gG/gL
Courant de courte durée assigné (1 s courant) [Icw]
4600 Unrms
Note sur le courant de courte durée assigné lcw
Courant pour un temps de 1 seconde
Nominale conditionnelle courant de court-circuit [Iq]
30 kA
cos ϕ nominale capacité de production de l'conformément à IEC 60947-3
1700 Une
Pouvoir nominal de coupure cos ϕ à IEC 60947-3230 V
À 1600 A
Pouvoir nominal de coupure cos ϕ à IEC 60947-3400/415 V
1380 Un
Pouvoir nominal de coupure cos ϕ à IEC 60947-3500 V
1250 A
Pouvoir nominal de coupure cos ϕ à IEC 60947-3690 V
Quatre cents
Isolation de sécurité à la norme EN 61140entre les contacts
440 V AC
Isolation de sécurité à la norme EN 61140Actuel de perte de chaleur par contact at Ie
13 W
Durée de vie mécanique [Opérations]
> 0.08 x 10Six
Fréquence de fonctionnement Maximum de [Opérations/h]
Cinquante
CAAC-3Notation, moteur interrupteur de charge [P]220 V 230 V [P]
37 kW
CAAC-3Notation, moteur interrupteur de charge [P]400 V 415 V [P]
55 kW
CAAC-3Notation, moteur interrupteur de charge [P]500 V [P]
75 kW
CAAC-3Notation, moteur interrupteur de charge [P]690 V [P]
40 kW
CAAC-3Courant assigné nominal du moteur interrupteur de charge230 V [Ie]
126 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
105 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge500 V [Ie]
118 Un
CAAC-3Courant assigné nominal du moteur interrupteur de charge690 V [Ie]
45 Un
CAAC-21ANominale courant de fonctionnement de l'interrupteur440 V [Ie]
Deux cent cinquante
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]230 V [P]
37 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]400 V 415 V [P]
90 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]500 V [P]
110 kW
CAAC-23APuissance moteur en AC-23 A, 50 - 60 Hz [P]690 V [P]
45 kW
CAAC-23ACourant assigné nominal du moteur interrupteur de charge230 V [Ie]
126 Un
CAAC-23ACourant assigné nominal du moteur interrupteur de charge400 V 415 V [Ie]
170 A
CAAC-23ACourant assigné nominal du moteur interrupteur de charge500 V [Ie]
156 Une
CAAC-23ACourant assigné nominal du moteur interrupteur de charge690 V [Ie]
Cinquante
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msCourant assigné nominal [Ie]
Deux cent cinquante
DCDC-1, de coupure en Charge les commutateurs L/R = 1 msTension par paire de contacts en série
42 V
DCDC-23A, charge du moteur switchL/R = 15 ms24 VCourant assigné nominal [Ie]
Deux cent cinquante
DCDC-23A, charge du moteur switchL/R = 15 ms24 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms48 VCourant assigné nominal [Ie]
Deux cent cinquante
DCDC-23A, charge du moteur switchL/R = 15 ms48 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms60 VCourant assigné nominal [Ie]
Deux cent cinquante
DCDC-23A, charge du moteur switchL/R = 15 ms60 VContacts
3 Quantité
DCDC-23A, charge du moteur switchL/R = 15 ms120 VCourant assigné nominal [Ie]
80 Un
DCDC-23A, charge du moteur switchL/R = 15 ms120 VContacts
3 Quantité
Circuit de contrôle de la fiabilité à 24 V DC, 10 mA [probabilité de Défaut]
< 10-5,< 1 échec sur 100 000 commutations HF
Monobrin ou multibrin
1 x 185
2 x 70 mmDeux
Flexible avec embouts selon DIN 46228
1 x 120
2 x 50 mmDeux
Bande de cuivre [Nombre de segments x largeur x épaisseur]
1 x 20 x 5
2 x 20 x 3 mm
Vis de borne
Vis à six pans creux 6
Couple de serrage pour les vis de borne
16 Nm
Technique les paramètres de sécurité:
Notes
B10dvaleurs selon EN ISO 13849-1, tableau C1
La cote de données pour les types approuvés
ContactsTension nominale d'utilisation [Ue]
600 V AC
ContactsClassé sans interruption de courant max.Principaux chemins de conduiteUsage général
Deux cent cinquante
ContactsClassé sans interruption de courant max.Contacts auxiliairesUsage Général [IU]
10 Un
ContactsClassé sans interruption de courant max.Contacts auxiliairesPilote Devoir
Un 600
Capacité de commutationMaximum de puissance du moteurMonophasé120 V AC
15 HP
Capacité de commutationMaximum de puissance du moteurMonophasé240 V AC
30 HP
Capacité de commutationMaximum de puissance du moteurMonophasé277 V AC
30 HP
Capacité de commutationMaximum de puissance du moteurTrois phases120 V AC
30 HP
Capacité de commutationMaximum de puissance du moteurTrois phases240 V AC
60 HP
Capacité de commutationMaximum de puissance du moteurTrois phases480 V AC
75 HP
Capacité de commutationMaximum de puissance du moteurTrois phases600 V AC
75 HP
Courant De Court-Circuit De NotationBase De Notation
10 kA
Courant De Court-Circuit De Notationmax. Fusible
600 Class RK1 UN
Courant De Court-Circuit De NotationHaut faute de notation
65 kA
Courant De Court-Circuit De Notationmax. Fusible
400, De Classe J D'Une
Capacité du TerminalSolide ou souple conducteur avec embout
350 MCM AWG
Capacité du TerminalFlexible
300 MCM AWG
Capacité du TerminalVis de borne
Vis à six pans creux 6
Capacité du TerminalCouple de serrage
140 lb-in
