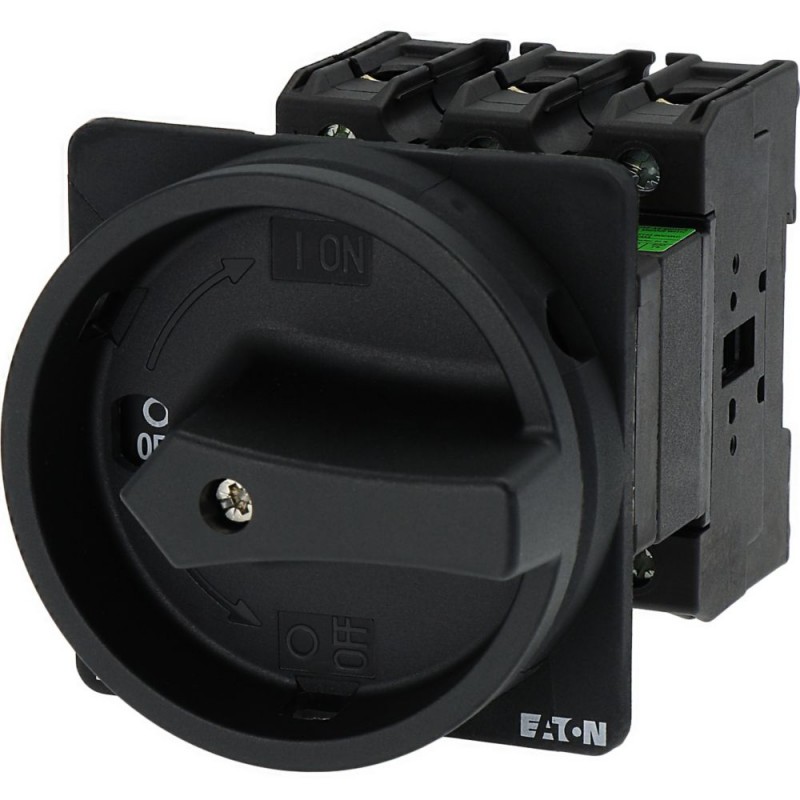

P3-100/V/SVB-SW 064976 EATON MOELLER Interrupteur général, tripolaire, 100 A, Fonction d'arrêt d'urgence, ve.. Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

P3-100/V/SVB-SW 064976 EATON MOELLER Interrupteur général, tripolaire, 100 A, Fonction d'arrêt d'urgence, ve..

P3-100/V/SVB-SW

064976

EATON - MOELLER

Disponible

Expédition hui

Interrupteur général, tripolaire, 100 A, Fonction d'arrêt d'urgence, verrouillable en position 0, Encastrement / Montage encastré avec fixation arrière

Plus de détails


Interrupteur

T Cam switches and P Switch-disconnectors - EATON - MOELLER

Switch-disconnectors - main switches - EATON - MOELLER

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

QuantitéPrix
1+$148.93
2+$145.03
3+$143.10
4+$141.87
5+$141.01
*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Comment il fonctionne

Comment il fonctionne?

1 Ajoutez les produits de votre choix au panier
2 Entrez vos coordonnées et soumettez votre demande
3 Nous vous enverrons un e-mail avec un devis pour ces produits
4 Il vous suffit de compléter l'achat et attendre votre commande

Il y a plusieurs options de paiement
- Carte de crédit
- Virement bancaire
- PayPal


Produits connexes

En savoir plus



Gamme de livraison
Gamme
  Interrupteur général
Interrupteurs de maintenance
Interrupteurs locaux de sécurité
Identificateur de type
  P3
Arrêt d'urgence
  Fonction d'arrêt d'urgence

  avec poignée rotative noire et couronne de blocage
Information sur la fourniture
  Contact auxiliaire ou neutre pour montage ultérieur.
Nombre de pôles
  tripolaire
Circuits auxiliaires


 Contact F0

 Contact O0
Verrouillage
  verrouillable en position 0
Degré de protection
  Face avant IP65
Forme
  Encastrement / Montage encastré avec fixation arrière


Schéma

Fonction

Puissance assignée d'emploi AC-23A, 50 - 60 Hz

400 V
PkW50
Courant assigné ininterrompu
IuA100
Caractéristiques techniques
Généralités
Conformité aux normes
  IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL
Interrupteurs-sectionneurs selon IEC/EN 60947-3
NEMA3R, NEMA12, NEMA13
Résistance climatique
  Chaleur humide, constante, selon IEC 60068-2-78
Chaleur humide cyclique, selon IEC 60068-2-30
Température ambiante

ouvert
 °C-25 - +50
sous enveloppe
 °C-25 - +40
Catégorie de surtension/Degré de pollution
  III/3
Tension assignée de tenue aux chocs
UimpV AC6000
Tenue aux chocs
 g15
Position de montage
  Quelconque
Capot de protection directs en cas d'actionnement vertical par l'avant (EN 50274)
  Sécurité des doigts et du dos de la main assurée
Circuits électriques
Valeurs mécaniques

Nombre de pôles
  tripolaire
Circuits auxiliaires


 Contact F0

 Contact O0
Caractéristiques électriques

Tension assignée d'emploi
UeV AC690
Courant assigné ininterrompu
IuA100
Remarque sur le courant assigné ininterrompu Iu
  Courant assigné ininterrompu Iu spécifié pour la section maximale.
Charge max. admissible en service intermittent, Classe 12

SI 25 % FM
 x Ie2
SI 40 % FM
 x Ie1.6
SI 60 % FM
 x Ie1.3
Tenue aux courts-circuits

avec fusible
 A gG/gL100
Courant assigné de courte durée (1 s)
IcwAeff2000
Remarque sur le courant assigné de courte durée admissible Icw
  courant d'1 seconde
Courant de court-circuit conditionnel
IqkA4
Pouvoir de coupure
Pouvoir assigné de fermeture cos ϕ selon IEC 60947-3
 A950
Pouvoir assigné de coupure cos ϕ selon IEC 60947-3
 A
230 V
 A760
400/415 V
 A740
500 V
 A880
690 V
 A520
Séparation sûre selon EN 61140

entre les contacts
 V AC440
Pertes par effet Joule par circuit sous Ie
 W7.5
Longévité mécanique
manœuvresx 106> 0.1
Fréquence de manœuvres max.
Man./h 1200
Tension alternative

AC-3

Puissance assignée d'emploi démarreur
PkW
220 V 230 V
PkW22
400 V 415
PkW37
500 V
PkW45
690 V
PkW37
Courant assigné d'emploi, interrupteur de démarrage moteur

230 V
IeA71
400V 415 V
IeA71
500 V
IeA65
690 V
IeA23.8
AC-21A

Courant assigné d'emploi interrupteur

440 V
IeA100
AC-23A

Puissance assignée d'emploi AC-23A, 50 - 60 Hz
PkW
230 V
PkW30
400 V 415 V
PkW55
500 V
PkW55
690 V
PkW55
Courant assigné d'emploi, interrupteur de démarrage moteur

230 V
IeA100
400 V 415 V
IeA100
500 V
IeA96
690 V
IeA68
Tension continue

DC-1, interrupteurs L/R = 1 ms

Courant assigné d’emploi
IeA100
Tension par contact en série
 V60
DC-23A, démarreurs, L/R = 15 ms

24 V

Courant assigné d’emploi
IeA50
Contacts
 Nombre1
48 V

Courant assigné d’emploi
IeA50
Contacts
 Nombre2
60 V

Courant assigné d’emploi
IeA50
Contacts
 Nombre2
120 V

Courant assigné d’emploi
IeA25
Contacts
 Nombre3
Fiabilité des contacts sous 24 V DC, 10 mA
Taux de ratésHF< 10 -5, < 1 raté sur 100000 manœuvres
Sections raccordables
âme massive ou multibrins
 mm21 x (2,5 - 35)
2 x (2,5 - 10)
Souple à embout selon DIN 46228
 mm21 x (1,5 - 25)
2 x (1,5 - 6)
Vis de raccordement
  M5
Couple de serrage max.
 Nm3
Grandeurs caractéristiques relevant de la sécurité
Remarques
  Valeurs B10d selon EN ISO 13849-1, tableau C1
Vérification de la conception selon IEC/EN 61439(afficher caractéristiques)(masquer caractéristiques)
Caractéristiques techniques pour la vérification de la conception

Courant assigné d'emploi pour indication de la puissance dissipée
InA100
Puissance dissipée par pôle, en fonction du courant
PvidW7.5
Puissance dissipée du matériel, fonction du courant
PvidW0
Puissance dissipée statique, dépendante du courant
PvsW0
Pouvoir d'émission de puissance dissipée
PveW0
Température d’emploi min.
 °C-25
Température d’emploi max.
 °C50
Certificat d'homologation IEC/EN 61439

10.2 Résistance des matériaux et des pièces

10.2.2 Résistance à la corrosion
  Les exigences de la norme produit sont respectées.
10.2.3.1 Résistance à la chaleur de l'enveloppe
  Les exigences de la norme produit sont respectées.
10.2.3.2 Résistance Matières isolantes Chaleur normale
  Les exigences de la norme produit sont respectées.
10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
  Les exigences de la norme produit sont respectées.
10.2.4 Résistance aux UV
  Sur demande
10.2.5 Elevation
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.6 Essai de choc
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2.7 Inscriptions
  Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
  Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
  Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
  Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
  Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement

10.9.2 Tension de tenue à fréquence industrielle
  Sous la responsabilité du tableautier.
10.9.3 Tension de tenue aux chocs
  Sous la responsabilité du tableautier.
10.9.4 Test d'enveloppes en matière isolante
  Sous la responsabilité du tableautier.
10.10 Echauffement
  Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
  Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
  Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 6.0(Afficher critères)(Masquer critères)
finition interrupteur général
  oui
finition interrupteur de maintenance/réparation
  oui
finition interrupteur de sécurité
  non
finition interrupteur de dispositif d'arrêt d'urgence
  non
finition de l'inverseur
  non
tension de fonctionnement nominale max. Ue en CA
 V690
tension de fonctionnement normale
 V690 - 690
courant permanent nominal Iu
 A100
courant permanent nominal , CA-21, 400 V
 A100
puissance de fonctionnement nominale, CA-3, 400 V
 kW37
courant nominal de courte durée admissible Icw
 kA2
puissance de fonctionnement nominale, CA-23, 400 V
 kW55
puissance de commutation à 400 V
 kW55
intensité de court-circuit nominale conditionnelle Iq
 kA4
nombre de pôles
  3
nombre de contacts auxiliaires à ouverture
  0
nombre de contacts auxiliaires à fermeture
  0
nombre de contacts auxiliaires à deux directions
  0
commande motorisée en option
  non
commande motorisée intégrée
  non
déclencheur voltmétrique en option
  non
type de construction de l'appareil
  technique d'encastrement fixe pour appareil encastré
adapté à une fixation sur sol
  non
adapté à une fixation frontale à 4 trous
  non
adapté à une fixation frontale centrale
  non
adapté à un montage en distributeur
  non
adapté à un montage intermédiaire
  non
couleur de l'élément d'actionnement
  noir
finition de l'élément d'actionnement
  commande rotative déportée sur porte
verrouillable
  oui
type de raccordement du circuit principal
  borne à vis
classe de protection (IP), face avant
  IP65
Homologations
Product Standards  UL 508; CSA-C22.2 No. 14-05; CSA-C22.2 No. 94; IEC/EN 60947-3; CE marking
UL File No.  E36332
UL Category Control No.  NLRV
CSA File No.  12528
CSA Class No.  3211-05
North America Certification  UL listed, CSA certified
Suitable for  Branch circuits, suitable as motor disconnect
Degree of Protection  IEC: IP65; UL/CSA Type 1, 12
Encombrements
Rallonge d'axe et de verrouillage possible avec ZAV-P3 + ZVV-P3, max. 4 x 25 = 100 mm
Porte-étiquette ZFS-... non compris dans la livraison
Dimensions de perçages face arrière
Dimensions de perçages, porte
3 cadenas
