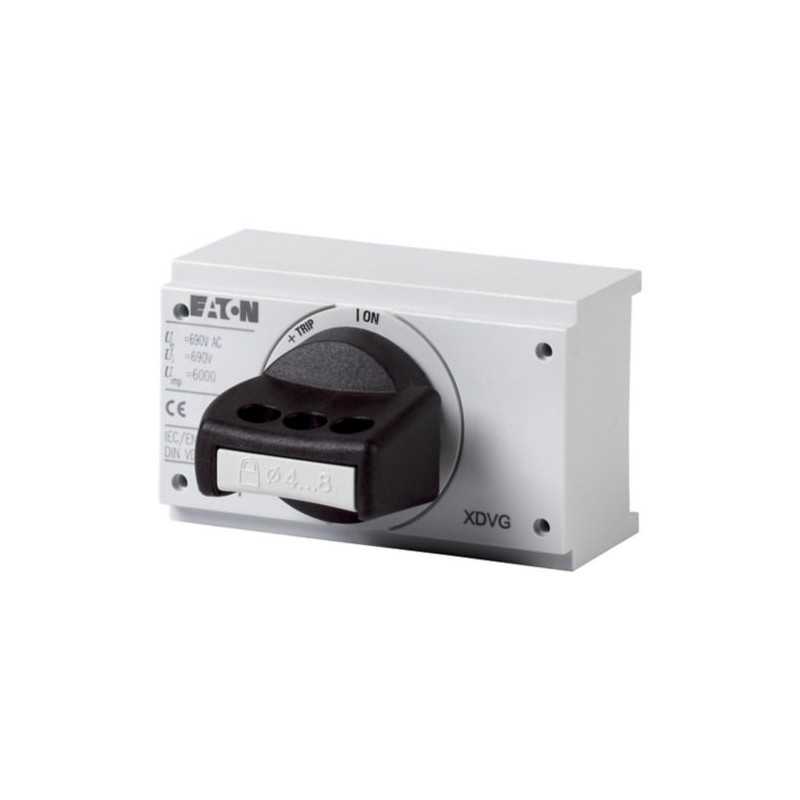

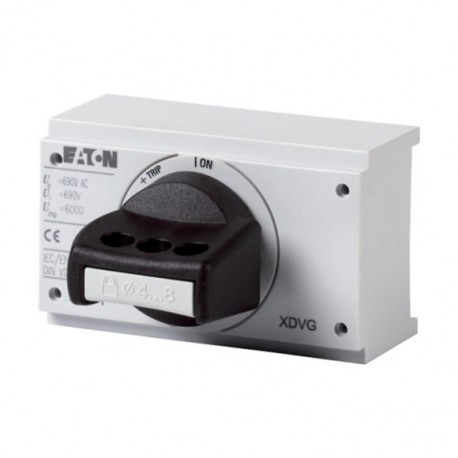

NZM2-XDVG 285248 EATON ELECTRIC Poignée rotative pour mécanisme inverseur, manette, noire, verrouillable, ta..
NZM2-XDVG
285248
EATON-MOELLER
Poignée rotative pour mécanisme inverseur, manette, noire, verrouillable, taille 2
Appareillage industriel basse tension > Poignée pour disjoncteur
Accessoires NZM
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER
En savoir plus
▲Poignée rotative pour mécanisme inverseur, manette, noire, verrouillable, taille 2
Equipements complémentaires optionnels pour la gamme des disjoncteurs NZM : permet un grand choix d’applications pour le marché mondial. Flexibilité et simplicité du montage grâce aux groupes fonctionnels modulaires. Remarques : Complète, avec adaptateur pour commande rotative combinaison avec un cadre d'étanchéité de porte., possibilité de montage ultérieur d'un indicateur de position de poignée destiné aux tableaux MODAN. Standard, noire/grise. Verrouillable en position 0 sur la poignée par 3 cadenas max.. Utilisable pour : NZM2(-4), PN2(-4), N(S)2(-4)
Gamme de livraison
Gamme
Equipements complémentaires
Equipements complémentaires
Poignée rotative sur disjoncteur
norme / homologation
UL/CSA, IEC
Taille
NZM2
Description
Permet l'actionnement du disjoncteur par rotation et fournit une possibilité de verrouillage
Fonction
Standard, noir/gris
Degré de protection
IP20
Verrouillage
Verrouillable en position 0 sur la poignée par 3 cadenas max.
Information de configuration
Complète avec adaptateur pour commande rotative
Combinable avec un cadre d'étanchéité de porte.
Possibilité de montage ultérieur d'un indicateur de position de poignée destiné aux tableaux MODAN
Combinable avec un cadre d'étanchéité de porte.
Possibilité de montage ultérieur d'un indicateur de position de poignée destiné aux tableaux MODAN
Actionnement
poignée rotative
Utilisation avec
NZM2(-4), PN2(-4), N(S)2(-4)
Remarques
Possibilité de montage du disjoncteur à 90° à gauche/droite avec position toujours identique de la poignée
Vérification de la conception selon IEC/EN 61439
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Le calcul de l'échauffement est sous la responsabilité du tableautier. Eaton fournit les données de puissance dissipée des appareils.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.
Caractéristiques techniques ETIM 9.0
Low-voltage industrial components (EG000017) / Poignée pour disjoncteur (EC000229)
Electricité, Electronique, Automatisation et Commande / Technique de commutation basse tension / Interrupteur de puissance (BT, < 1 kV) / Poignée pour commutateur (ecl@ss13-27-37-04-14 [AKF012019])
avec blocage du redémarrage
non
Avec clé de verrouillage
non
verrouillage à cadenas
oui
couleur
noir
adapté à un arrêt d'urgence
non
avec axe
oui
adapté à un disjoncteur
oui
adapté à un disjoncteur de puissance interrupteur de charge compact
oui
degré de protection (NEMA)
4X, 12
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| NZM2-XDVG 285248 FR_285248.pdf | 111 Kbytes |
 |
